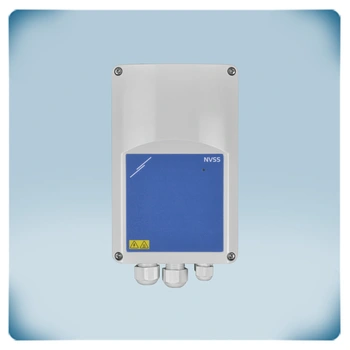

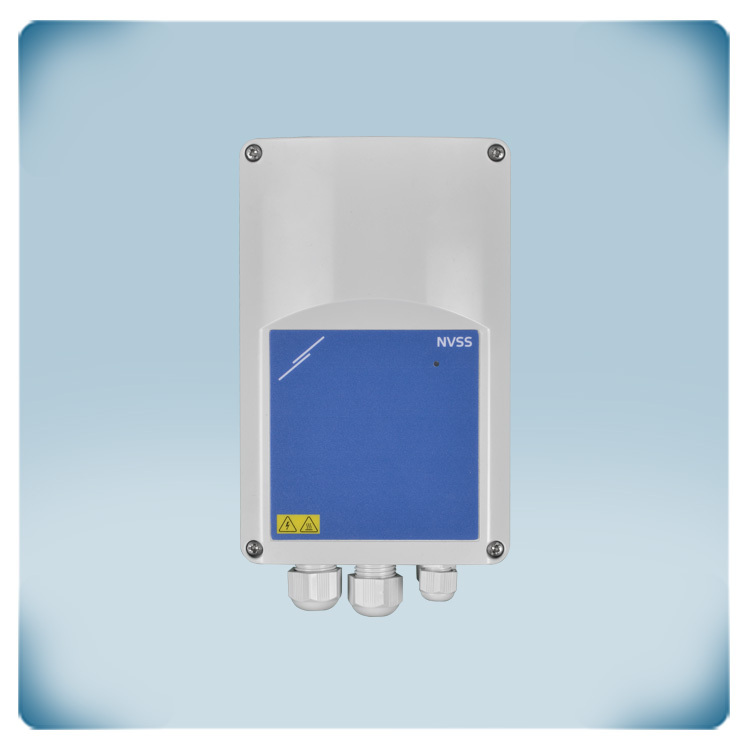

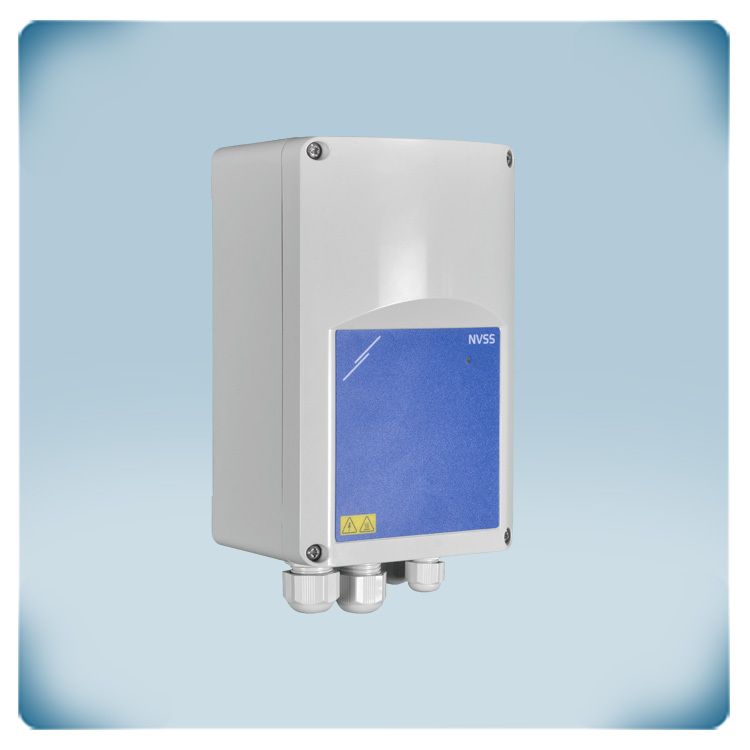

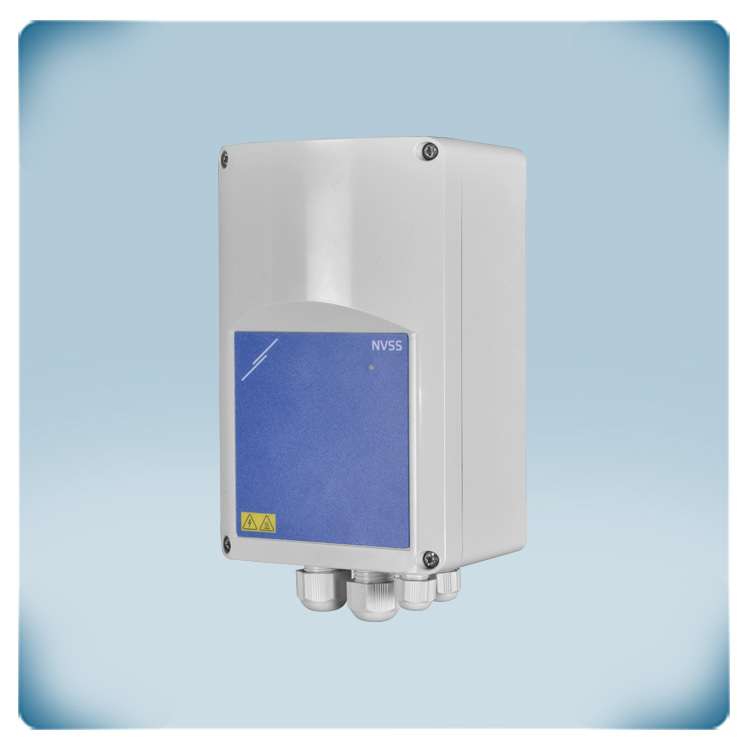

Değişken Fan Hız Kontrol Cihazı | Modbus RTU | TK
Ürün açıklaması
Maksimum 3 A akıma sahip tek fazlı motorlar için değişken hız kontrol cihazı. İstenen fan hızı, Modbus RTU iletişimi aracılığıyla ayarlanabilir. NVSS8 serisi, fan hızını düzenlemek için tasarlanmıştır. Bu kontrol cihazı, 110-230 VAC / 50-60 Hz aralığındaki besleme voltajını otomatik olarak algılar.
Motor sargısında yerleşik bir termal kontak (TK) varsa, motor sargılarının sıcaklığını izlemek için fan hız kontrol cihazına bağlanabilir. TK izleme işlevi, aşırı ısınma durumunda motoru otomatik olarak devre dışı bırakır. Bu hız kontrol cihazı ayrıca uzaktan başlatma-durdurma girişi de sunar.
Düzenlenmemiş çıkış, motor etkinleştirildiğinde aktiftir. Bu çıkış, örneğin harici bir damperin kontrolü için kullanılabilir.Motor, hızlı başlatma (kick start) veya yumuşak başlatma (soft start) ivme modu aracılığıyla hızlandırılabilir.
Ek özellikler ve açıklama
Bu fan hız kontrol cihazı nasıl çalışır?
Bu değişken hızlı kontrol cihazı, Modbus RTU iletişimi ile kontrol edilir. Tüm ayarlar, Modbus Holding Kayıtları (Registers) aracılığıyla değiştirilebilir. İstenen hız, Modbus HR13 üzerinden ayarlanır. Örneğin, HR13'e '400' değeri yazıldığında, besleme voltajının % 40'ı motora gönderilecektir.
Bu değişken hızlı kontrol cihazı, Modbus RTU iletişimi ile kontrol edilir. Tüm ayarlar, Modbus Holding Kayıtları (Registers) aracılığıyla değiştirilebilir. İstenen hız, Modbus HR13 üzerinden ayarlanır. Örneğin, HR13'e '400' değeri yazıldığında, besleme voltajının % 40'ı motora gönderilecektir.
Başlatma yöntemi ve başlangıç hızı Modbus HR18 ve HR19'da ayarlanabilir. Cihaz tamamen Modbus RTU iletişimi ile kontrol edilir, ancak bir dijital giriş aracılığıyla harici bir başlatma komutunu tanıması da mümkündür. Bu giriş, cihazı örneğin harici bir termostat, röle çıkışına sahip bir sensör vb. ile birleştirme olanağı sunar.
İnovatif teknoloji sayesinde sessiz motor kontrolü nasıl olur?
Bu değişken hızlı kontrol cihazı, son derece hassas mikroişlemciler ve sıfır geçiş tespiti (zero-cross detection) algoritmaları ile donatılmıştır. Bunlar, motorun son derece hassas kontrolünü sağlar. Sonuç olarak, düşük hızlarda bile çok sessiz motor çalışması elde edilir. Ayrıca, bu durum motorun ömrü üzerinde olumlu bir etkiye sahiptir. Bu kontrol cihazı, enerji verimli motor kontrolünü optimal hizmet ömrü ile birleştirir.
Bu değişken hızlı kontrol cihazı, son derece hassas mikroişlemciler ve sıfır geçiş tespiti (zero-cross detection) algoritmaları ile donatılmıştır. Bunlar, motorun son derece hassas kontrolünü sağlar. Sonuç olarak, düşük hızlarda bile çok sessiz motor çalışması elde edilir. Ayrıca, bu durum motorun ömrü üzerinde olumlu bir etkiye sahiptir. Bu kontrol cihazı, enerji verimli motor kontrolünü optimal hizmet ömrü ile birleştirir.
Düzenlenmemiş çıkışın amacı ve fonksiyonu nedir?
Düzenlenmemiş çıkış (230 VAC), motor etkinleştirildiğinde (açıldığında) aktiftir. Harici bir çalışma göstergesini, bir damperi (klape) vb. kontrol etmek için kullanılabilir. Örneğin: fan devre dışı bırakıldığında, damper kapanır; fan aktif olduğunda, damper açılır. Maksimum yük 2 A'dır.
Düzenlenmemiş çıkış (230 VAC), motor etkinleştirildiğinde (açıldığında) aktiftir. Harici bir çalışma göstergesini, bir damperi (klape) vb. kontrol etmek için kullanılabilir. Örneğin: fan devre dışı bırakıldığında, damper kapanır; fan aktif olduğunda, damper açılır. Maksimum yük 2 A'dır.
Kontrol cihazı motoru aşırı ısınmaya karşı nasıl korur?
Bir elektrik motorunda (kalıcı) hasar oluşma riskinin en büyüğü, motor sargılarının aşırı ısınmasıdır. Aşırı ısınmayı zamanında tespit etmek için bazı AC motorlar termal kontaklarla (TK) donatılmıştır. Bunlar, motor sargılarının içindeki sıcaklığı ölçer. Bu fan hız kontrol cihazı, motorun termal kontaklarını izleyebilir. Motor aşırı ısındığında, TK izleme fonksiyonu, motor hasarını önlemek için motoru devre dışı bırakacaktır. Motorunuz TK kontakları ile donatılmamışsa, normal motor sıcaklığını simüle etmek için her iki TK terminalini kısa devre yapın (köprüleyin).
Bir elektrik motorunda (kalıcı) hasar oluşma riskinin en büyüğü, motor sargılarının aşırı ısınmasıdır. Aşırı ısınmayı zamanında tespit etmek için bazı AC motorlar termal kontaklarla (TK) donatılmıştır. Bunlar, motor sargılarının içindeki sıcaklığı ölçer. Bu fan hız kontrol cihazı, motorun termal kontaklarını izleyebilir. Motor aşırı ısındığında, TK izleme fonksiyonu, motor hasarını önlemek için motoru devre dışı bırakacaktır. Motorunuz TK kontakları ile donatılmamışsa, normal motor sıcaklığını simüle etmek için her iki TK terminalini kısa devre yapın (köprüleyin).
Gövdenin malzemesi ve koruma özellikleri nelerdir?
Gövde, yüksek kaliteli r-ABS VO (UL94) plastiğinden yapılmıştır. Bu malzeme, yangın durumunda kendi kendine söner, çok sağlamdır ve darbelere karşı iyi bir koruma sağlar. Gövde yüzeye monte edilebilir ve kir, toz ve nem girişine karşı IP54 koruması sunar.
Gövde, yüksek kaliteli r-ABS VO (UL94) plastiğinden yapılmıştır. Bu malzeme, yangın durumunda kendi kendine söner, çok sağlamdır ve darbelere karşı iyi bir koruma sağlar. Gövde yüzeye monte edilebilir ve kir, toz ve nem girişine karşı IP54 koruması sunar.
Bu fan hız kontrol cihazı hangi şebeke gerilimine bağlanabilir?
Bölgeye bağlı olarak mevcut şebeke gerilimi de değişebilir. Bu değişken hızlı kontrol cihazı, geniş bir besleme gerilimi aralığına bağlanabilir. Besleme gerilimi, 110–230 VAC aralığında olmalı ve dalgalanma pm % 10 sınırları içinde kalmalıdır. Bu, onu evrensel olarak uygulanabilir ve dünyadaki hemen hemen her bölgede kullanıma uygun hale getirir.
Bölgeye bağlı olarak mevcut şebeke gerilimi de değişebilir. Bu değişken hızlı kontrol cihazı, geniş bir besleme gerilimi aralığına bağlanabilir. Besleme gerilimi, 110–230 VAC aralığında olmalı ve dalgalanma pm % 10 sınırları içinde kalmalıdır. Bu, onu evrensel olarak uygulanabilir ve dünyadaki hemen hemen her bölgede kullanıma uygun hale getirir.
Dikkat! Bu cihaz, sağlanan şebeke gerilimini düşürerek motor hızını düzenler. Şebeke gerilimi 230 volt ise, bu cihaz yalnızca 230 voltluk motorları kontrol edebilir. Düzenlenmemiş çıkış, sağlanan şebeke gerilimine eşittir.
