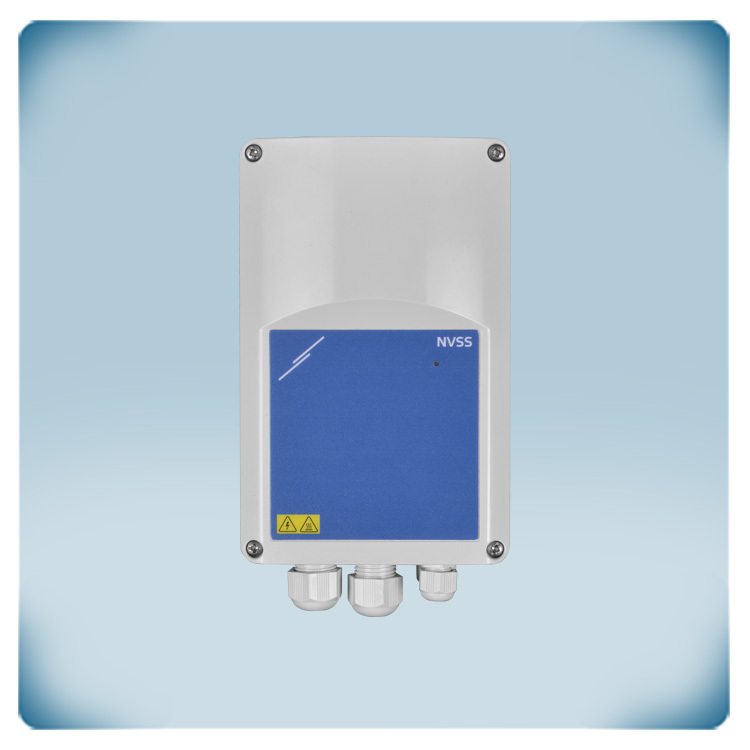

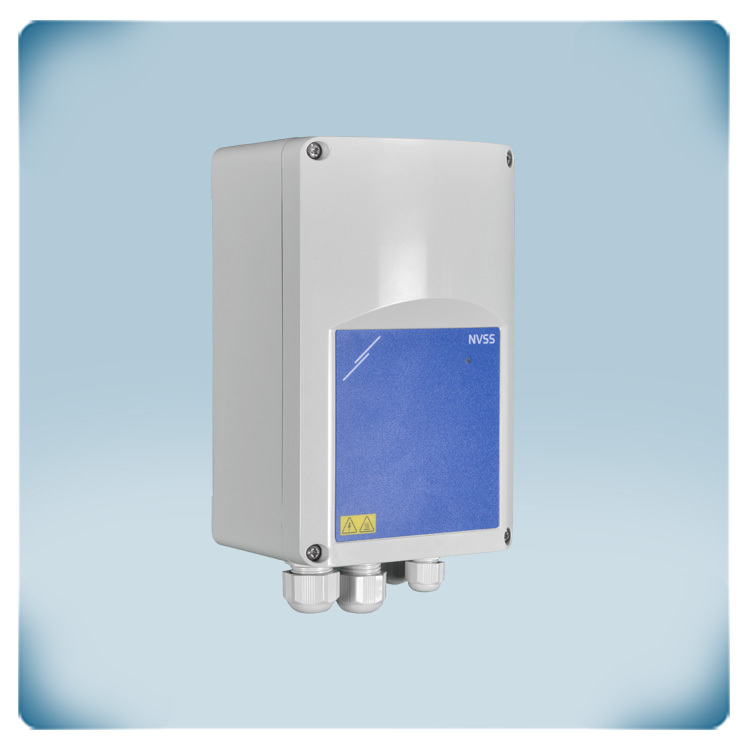

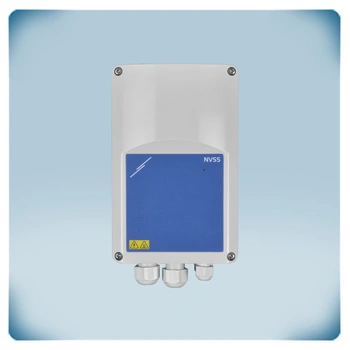

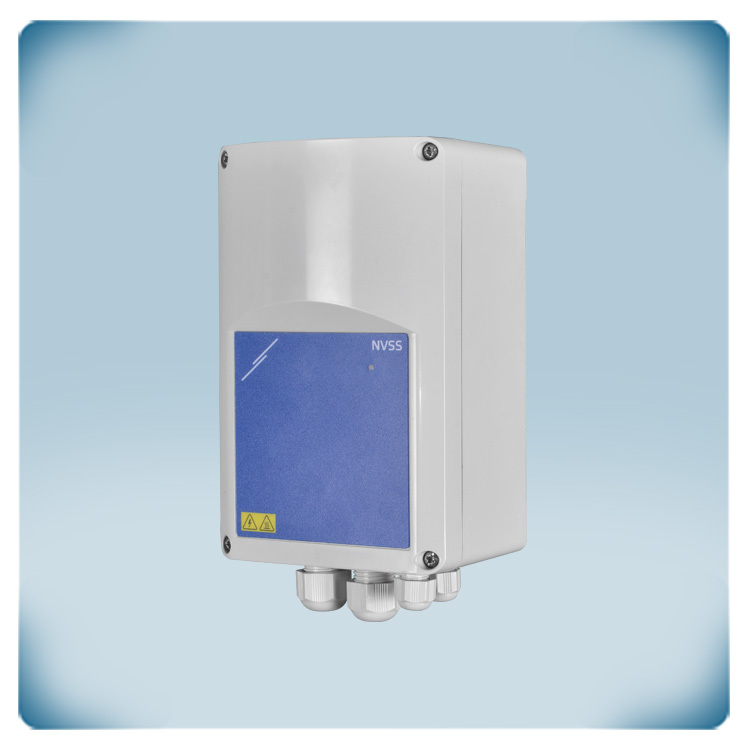

Drehzahlregler für Ventilatoren | Modbus RTU | TK-Überwachung | 3 A
Produktbeschreibung
Drehzahlregler für Einphasenmotoren mit einem maximalen Strom von 3 A. Die NVSS8-Serie ist zur Regelung der Ventilatordrehzahl konzipiert. Die gewünschte Ventilatordrehzahl kann über die Modbus RTU-Kommunikation eingestellt werden. Die Versorgungsspannung sollte im Bereich von 110 bis 230 VAC (50–60 Hz) liegen.
Wenn die Motorwicklung einen integrierten Thermokontakt (TK) besitzt, kann dieser an den Drehzahlregler angeschlossen werden, um die Temperatur der Motorwicklung zu überwachen. Die TK-Überwachungsfunktion schaltet den Motor automatisch ab, falls eine Überhitzung festgestellt wird. Start-/Stopp-Befehle können über den Digitaleingang ferngesteuert werden. Der ungeregelte Ausgang ist aktiv, wenn der Motor eingeschaltet ist. Dieser Ausgang kann z. B. zur Steuerung einer externen Klappe verwendet werden.
Der Motor kann entweder über einen Kickstart oder über eine Sanftanlauf-Funktion beschleunigt werden.
Zusätzliche Spezifikationen und Beschreibung
Wie funktioniert dieser Drehzahlregler?
Dieser Drehzahlregler wird über die Modbus RTU-Kommunikation gesteuert. Alle Einstellungen können über die Modbus-Holding-Register angepasst werden. Die gewünschte Drehzahl kann über Modbus HR13 eingestellt werden. Ein Beispiel: Wenn der Wert „400“ in HR13 geschrieben wird, werden 40 % der Versorgungsspannung an den Motor gesendet.
Die Startmethode und die Startgeschwindigkeit können in Modbus HR18 und 19 eingestellt werden. Das Gerät wird vollständig über die Modbus RTU-Kommunikation gesteuert. Es ist jedoch möglich, einen externen Startbefehl über einen Digitaleingang zu erkennen. Dieser Eingang bietet die Möglichkeit, dieses Gerät beispielsweise mit einem externen Thermostat, einem Sensor mit Relaisausgang usw. zu kombinieren.
Wie sorgt die innovative Technologie für geräuscharmen Motorbetrieb?
Dieser Drehzahlregler ist mit hochpräzisen Mikroprozessoren und Nulldurchgangserkennungs-Algorithmen ausgestattet. Diese sorgen für eine äußerst präzise Motorsteuerung. Dies führt zu einem sehr leisen Motorbetrieb, selbst bei niedrigen Drehzahlen. Darüber hinaus wirkt sich dies positiv auf die Lebensdauer des Motors aus. Dieser Drehzahlregler kombiniert energieeffiziente Motorsteuerung mit optimaler Lebensdauer.
Was ist der Zweck und die Funktion des ungeregelten Ausgangs?
Der ungeregelte Ausgang (230 VAC) ist aktiv, wenn der Motor eingeschaltet ist. Er kann verwendet werden, um eine externe Betriebsanzeige, eine Klappe usw. zu steuern. Beispiel: Wenn der Ventilator deaktiviert ist, ist die Klappe geschlossen. Wenn der Ventilator aktiv ist, ist die Klappe geöffnet. Die maximale Last beträgt 2 A.
Der ungeregelte Ausgang (230 VAC) ist aktiv, wenn der Motor eingeschaltet ist. Er kann verwendet werden, um eine externe Betriebsanzeige, eine Klappe usw. zu steuern. Beispiel: Wenn der Ventilator deaktiviert ist, ist die Klappe geschlossen. Wenn der Ventilator aktiv ist, ist die Klappe geöffnet. Die maximale Last beträgt 2 A.
Wie schützt der Regler vor Motorüberhitzung?
Das größte Risiko einer (permanenten) Beschädigung eines Elektromotors ist die Überhitzung der Motorwicklungen. Um eine Überhitzung rechtzeitig zu erkennen, sind einige Wechselstrommotoren mit Thermokontakten (TK) ausgestattet. Diese messen die Temperatur in den Motorwicklungen. Dieser Drehzahlregler kann thermische Motorkontakte überwachen. Im Falle einer Motorüberhitzung deaktiviert die TK-Überwachungsfunktion den Motor, um Schäden zu verhindern. Wenn Ihr Motor nicht mit TK-Kontakten ausgestattet ist, überbrücken Sie beide TK-Klemmen, um eine normale Motortemperatur zu simulieren.
Das größte Risiko einer (permanenten) Beschädigung eines Elektromotors ist die Überhitzung der Motorwicklungen. Um eine Überhitzung rechtzeitig zu erkennen, sind einige Wechselstrommotoren mit Thermokontakten (TK) ausgestattet. Diese messen die Temperatur in den Motorwicklungen. Dieser Drehzahlregler kann thermische Motorkontakte überwachen. Im Falle einer Motorüberhitzung deaktiviert die TK-Überwachungsfunktion den Motor, um Schäden zu verhindern. Wenn Ihr Motor nicht mit TK-Kontakten ausgestattet ist, überbrücken Sie beide TK-Klemmen, um eine normale Motortemperatur zu simulieren.
Aus welchem Material besteht das Gehäuse und welche Schutzfunktionen bietet es?
Das Gehäuse besteht aus hochwertigem r-ABS VO (UL94)-Kunststoff. Dieses Material ist im Brandfall selbstverlöschend, sehr robust und bietet guten Schutz gegen Stöße. Das Gehäuse kann auf Putz montiert werden und bietet IP54-Schutz gegen das Eindringen von Schmutz, Staub und Feuchtigkeit.
Das Gehäuse besteht aus hochwertigem r-ABS VO (UL94)-Kunststoff. Dieses Material ist im Brandfall selbstverlöschend, sehr robust und bietet guten Schutz gegen Stöße. Das Gehäuse kann auf Putz montiert werden und bietet IP54-Schutz gegen das Eindringen von Schmutz, Staub und Feuchtigkeit.
Welche Netzspannung kann ich an diesen Drehzahlregler anschließen?
Je nach Region kann auch die verfügbare Netzspannung variieren. Dieser Drehzahlregler kann an eine breite Palette von Versorgungsspannungen angeschlossen werden. Die Versorgungsspannung muss im Bereich von 110–230 VAC liegen, und die Schwankung sollte innerhalb von ±10 % bleiben. Dadurch ist er universell einsetzbar und nahezu weltweit verwendbar.
Je nach Region kann auch die verfügbare Netzspannung variieren. Dieser Drehzahlregler kann an eine breite Palette von Versorgungsspannungen angeschlossen werden. Die Versorgungsspannung muss im Bereich von 110–230 VAC liegen, und die Schwankung sollte innerhalb von ±10 % bleiben. Dadurch ist er universell einsetzbar und nahezu weltweit verwendbar.
Achtung! Dieses Gerät reguliert die Motordrehzahl, indem es die zugeführte Netzspannung reduziert. Wenn die Netzspannung 230 Volt beträgt, kann dieses Gerät nur 230-Volt-Motoren steuern. Der ungeregelte Ausgang entspricht der zugeführten Netzspannung.
