Regolatore velocità ventilatore | Modbus RTU | Monitoraggio TK | 3 A
Descrizione del prodotto

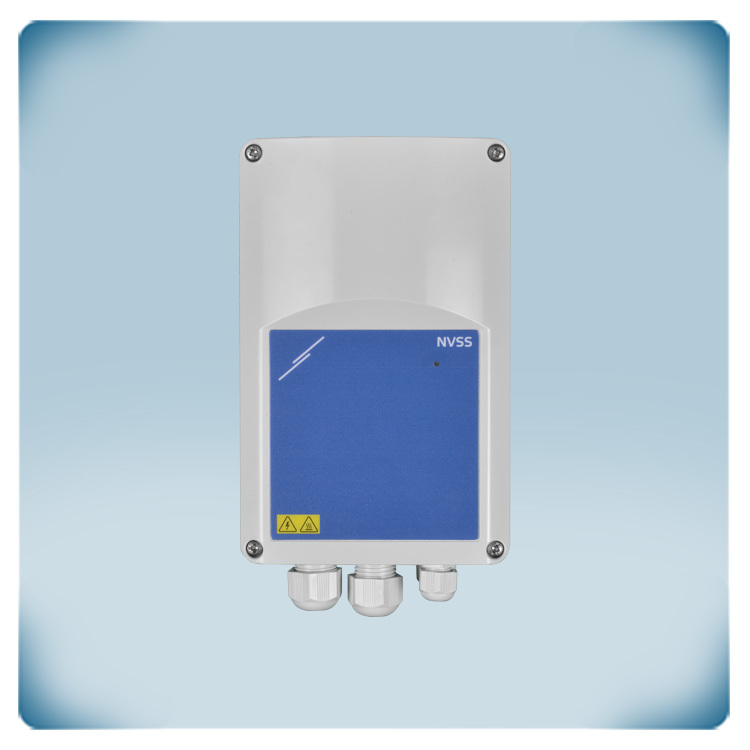

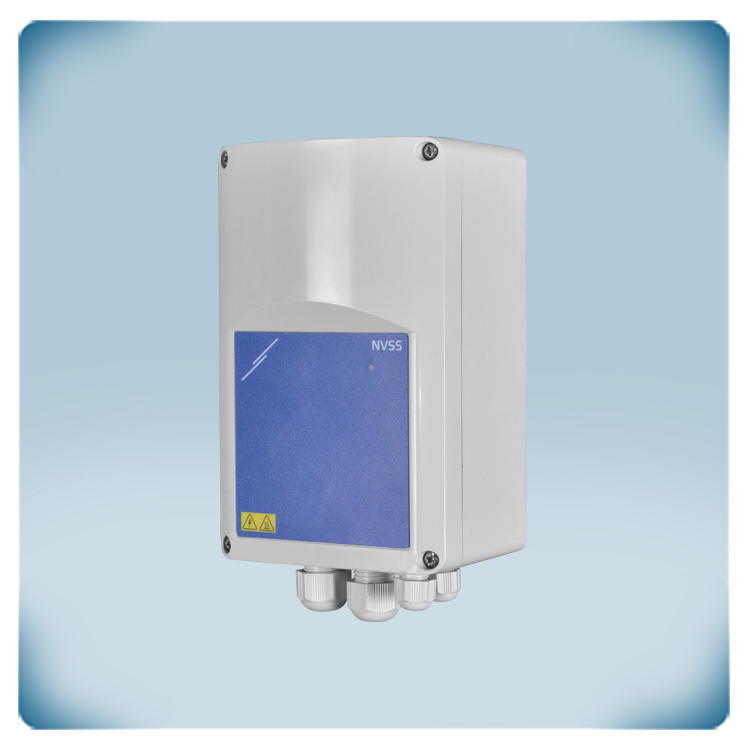

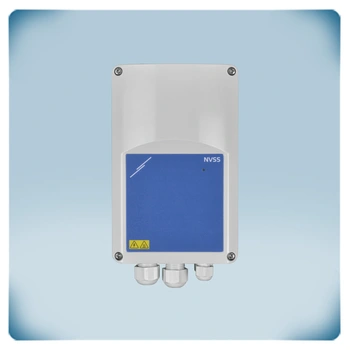

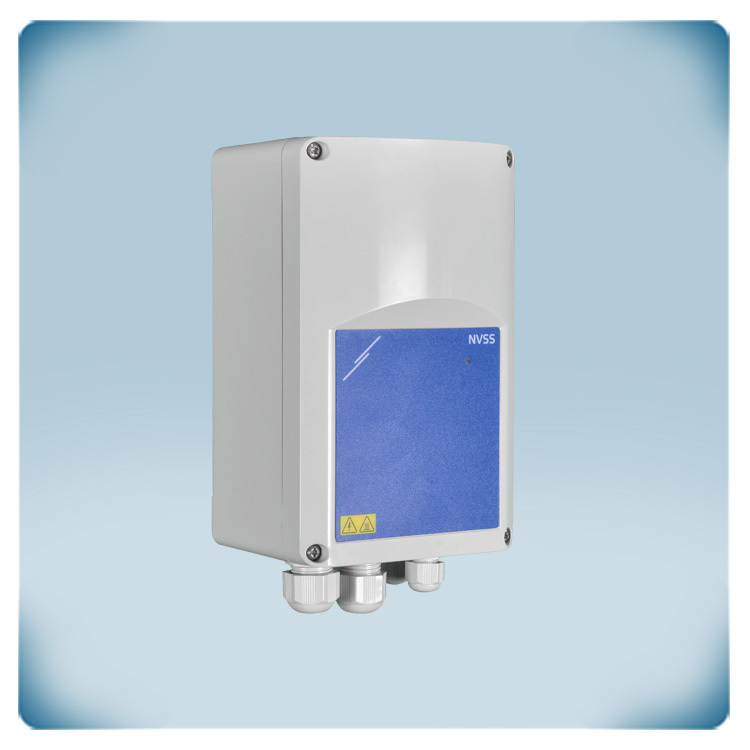

Regolatore di velocità variabile per motori monofase con una corrente massima di 3 A. La serie NVSS8 è progettata per regolare la velocità dei ventilatori. La velocità desiderata può essere impostata tramite la comunicazione Modbus RTU. La tensione di alimentazione deve essere compresa tra 110 e 230 VAC (50–60 Hz).
Se l’avvolgimento del motore è dotato di un contatto termico (TK) integrato, questo può essere collegato al regolatore di velocità per monitorare la temperatura degli avvolgimenti del motore. La funzione di monitoraggio TK disattiva automaticamente il motore in caso di surriscaldamento. I comandi di avvio/arresto remoto possono essere forniti tramite l’ingresso digitale. L’uscita non regolata è attiva quando il motore è in funzione e può essere utilizzata, ad esempio, per controllare una saracinesca esterna.
Il motore può essere avviato tramite la funzione di avvio rapido (kick start) oppure mediante avvio progressivo (soft start).
Specifiche e descrizioni aggiuntive
Come funziona questo regolatore di velocità del ventilatore?
Questo regolatore a velocità variabile è controllato tramite comunicazione Modbus RTU. Tutte le impostazioni possono essere regolate tramite i Modbus Holding Registers. La velocità desiderata può essere impostata tramite il registro HR13. Esempio: quando viene scritto il valore “400” in HR13, al motore verranno inviati il 40% della tensione di alimentazione.
Il metodo di avvio e la velocità iniziale possono essere impostati nei registri HR18 e HR19. Il dispositivo è completamente controllato tramite Modbus RTU, ma è possibile rilevare un comando di avvio esterno tramite un ingresso digitale. Questo ingresso consente di combinare il dispositivo, ad esempio, con un termostato esterno, un sensore con uscita a relè, ecc.
Questo regolatore a velocità variabile è controllato tramite comunicazione Modbus RTU. Tutte le impostazioni possono essere regolate tramite i Modbus Holding Registers. La velocità desiderata può essere impostata tramite il registro HR13. Esempio: quando viene scritto il valore “400” in HR13, al motore verranno inviati il 40% della tensione di alimentazione.
Il metodo di avvio e la velocità iniziale possono essere impostati nei registri HR18 e HR19. Il dispositivo è completamente controllato tramite Modbus RTU, ma è possibile rilevare un comando di avvio esterno tramite un ingresso digitale. Questo ingresso consente di combinare il dispositivo, ad esempio, con un termostato esterno, un sensore con uscita a relè, ecc.
Controllo silenzioso del motore grazie alla tecnologia innovativa

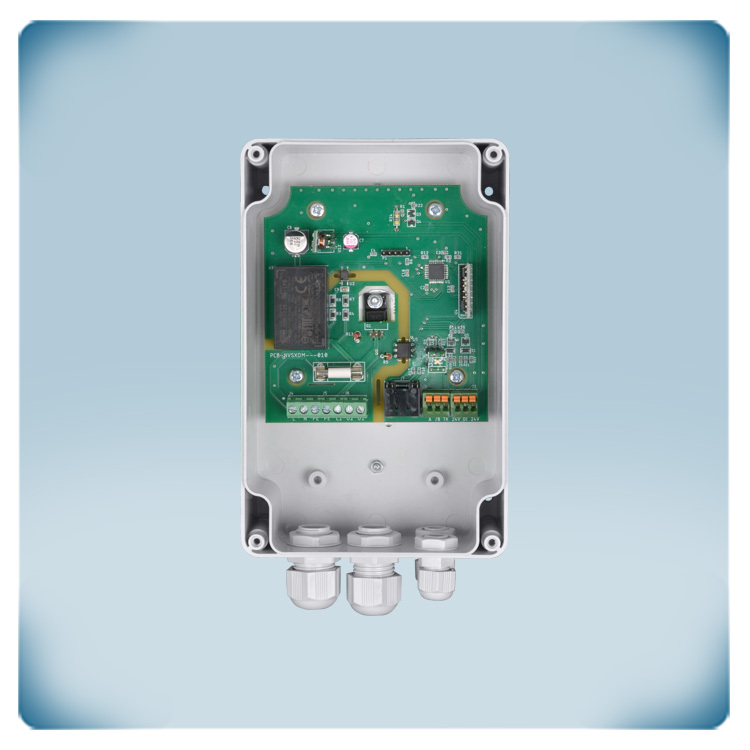

Questo regolatore di velocità è dotato di microprocessori ad alta precisione e algoritmi di rilevamento dello zero-crossing. Ciò garantisce un controllo estremamente preciso del motore, risultando in un funzionamento molto silenzioso, anche a basse velocità. Inoltre, ha un effetto positivo sulla durata di vita del motore. Questo regolatore combina controllo efficiente del motore con ottimizzazione della vita utile.
Qual è lo scopo e la funzione dell’uscita non regolata?
L’uscita non regolata (230 VAC) è attiva quando il motore è abilitato. Può essere utilizzata per controllare un indicatore di funzionamento esterno, una serranda, ecc. Ad esempio: quando il ventilatore è disattivato, la serranda si chiude; quando il ventilatore è attivo, la serranda si apre. Il carico massimo è 2 A.
Come il regolatore protegge il motore dal surriscaldamento?
Il rischio maggiore di danno (permanente) a un motore elettrico è il surriscaldamento degli avvolgimenti. Per rilevare il surriscaldamento in tempo, alcuni motori AC sono dotati di contatti termici (TK) che misurano la temperatura all’interno degli avvolgimenti. Questo regolatore può monitorare i contatti termici del motore. In caso di surriscaldamento, la funzione di monitoraggio TK disabilita il motore per prevenire danni. Se il motore non è dotato di contatti TK, è necessario collegare insieme entrambe le terminazioni TK per simulare una temperatura normale.
Quali sono il materiale del contenitore e le caratteristiche di protezione?

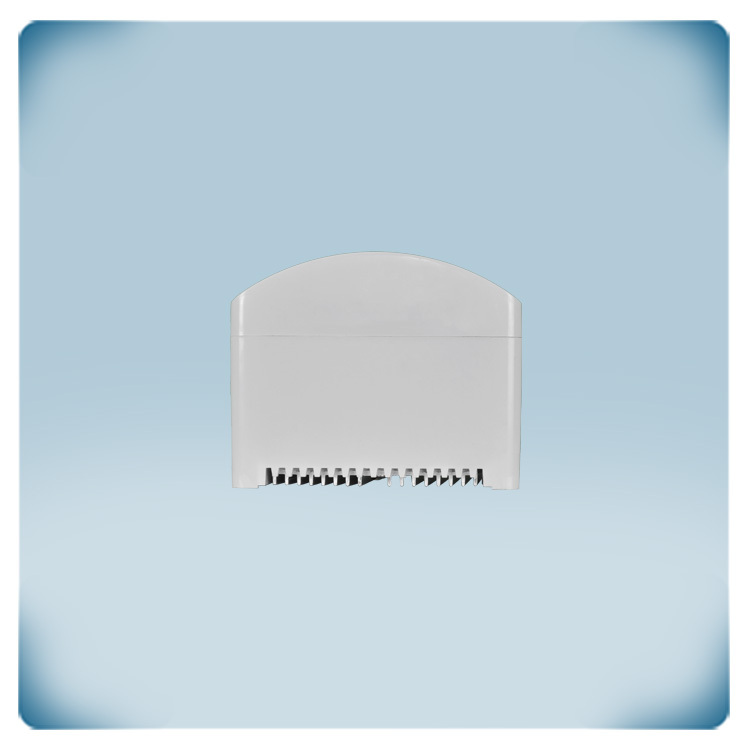

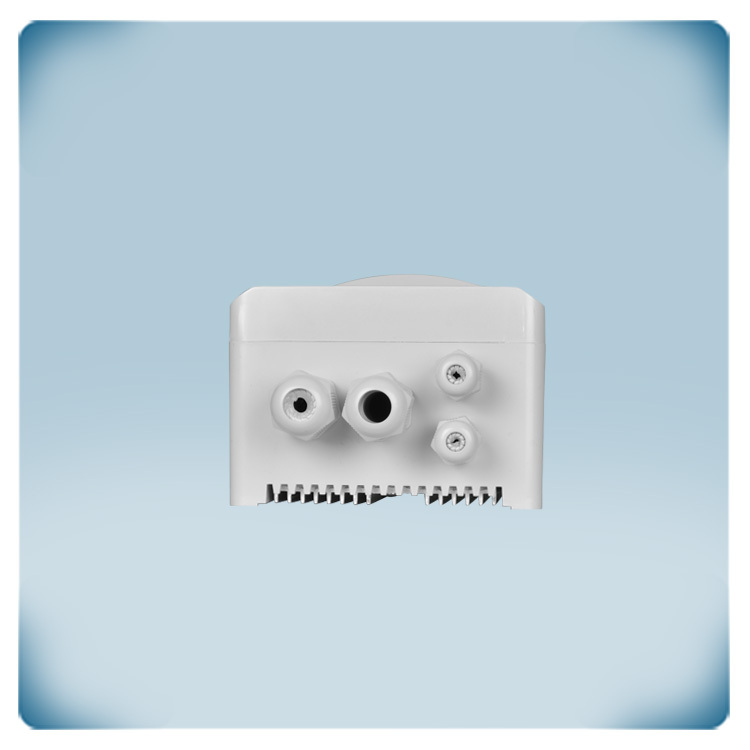

Il contenitore è realizzato in plastica r-ABS VO (UL94) di alta qualità. Questo materiale è autoestinguente in caso di incendio, molto resistente e fornisce ottima protezione dagli urti. Il contenitore può essere montato a parete e offre protezione IP54 contro polvere, sporco e umidità.
A quale tensione di rete può essere collegato questo regolatore?
La tensione di rete disponibile può variare a seconda della regione. Questo regolatore può essere collegato a un ampio intervallo di tensioni di alimentazione. La tensione di alimentazione deve essere compresa tra 110 e 230 VAC, con una tolleranza di ±10%. Ciò lo rende universale e adatto all’uso praticamente in qualsiasi regione del mondo.
Attenzione! Questo dispositivo regola la velocità del motore riducendo la tensione di alimentazione. Se la tensione di rete è 230 V, il dispositivo può controllare solo motori a 230 V. L’uscita non regolata corrisponde sempre alla tensione di alimentazione.
