Potentiometer | AV-läge | LED-indikator
Produktbeskrivning
Potentiometern LTVN är en enhet för styrning av ventilationssystem. Den drivs med 230 V växelspänning (VAC) och ger en utsignal på 0–10 V likspänning (VDC) för att styra utrustning såsom EC-fläktar eller ställdon för spjäll.
Vredet möjliggör steglös reglering och har ett tydligt frånläge (OFF) som ger noll i utsignal.
En grön lysdiod tänds när utspänningen överstiger 0 V, vilket indikerar att systemet är aktivt. Den slocknar när systemet är i frånläget (OFF). Det stänkskyddade höljet medger både infälld montering (IP44) och utanpåliggande montering (IP54).
Ytterligare specifikationer och beskrivning
Vad styr den här potentiometern?
En potentiometer används för att generera en kontinuerligt variabel signal för att styra andra enheter. Styrsignalen justeras med hjälp av vridknappens position och används vanligtvis för fjärrstyrning av EC-fläktar, spjällställdon, varvtalsregulatorer för AC-fläktar eller frekvensomriktare. Detta möjliggör decentraliserad installation, till exempel genom att placera potentiometern i ett kontorsrum medan varvtalsregulatorn för fläkten är placerad i ett teknikrum eller elskåp.
Potentiometern LTVN1-010-NA är utvecklad för att styra fläktar utrustade med en EC-motor eller användas som en insignalenhet för varvtalsregulatorer med 0–10 VDC-ingångar (Senteras EVS- eller MVS-serier av varvtalsregulatorer eller FI-E-serien av frekvensomriktare). Anslutningen och användningen av LTVN1-010-NA har förenklats så att den är intuitiv och inte kräver specialverktyg eller djupgående kunskaper.
Vilken matningsspänning krävs?

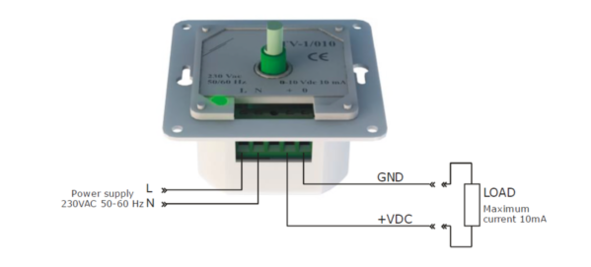

Potentiometern drivs med en matningsspänning på 230 VAC och genererar en utspänning som varierar mellan 0 och 10 VDC. Matningsspänningen på 230 VAC är standard i många elsystem, och utgångsområdet på 0–10 VDC möjliggör noggrann reglering av ansluten HVAC-utrustning. Direktanslutning till elnätet utan en separat strömförsörjningsmodul förenklar installationen och gör den mer bekväm.
Vilka är styrsignalens gränser?
Styrsignalen 0–10 VDC är en vanlig metod inom HVAC-branschen för att reglera parametrar som EC-fläktars varvtal eller ventilernas positioner. Signalen representerar ett önskat inställningsvärde och motsvarar en reglering från 0 % till 100 % av den aktuella parametern. En signal på 0 V motsvarar den lägsta inställningen, medan en signal på 10 V motsvarar den högsta, vilket ger flexibla styrmöjligheter.
Vad händer i läget OFF?
Vridknappen på LTVN1-010-NA har ett OFF-läge. När vridknappen vrids helt moturs inaktiveras styrsignalen. När vridknappen vrids medurs klickar den ur OFF-läget. Styrsignalen går då omedelbart till sin lägsta nivå. Om en EC-fläkt är ansluten till potentiometern startar den och accelererar upp till ett lågt varvtal.
Den gröna LED-indikatorn för driftstatus tänds när vridknappen vrids medurs, det vill säga när den inte befinner sig i OFF-läget. I OFF-läget är den gröna LED-indikatorn släckt.
Vad gör kapslingen tillförlitlig?
För att säkerställa kvaliteten på sina kapslingar konstruerar och tillverkar Sentera dem i sin egen fabrik – Sentera Plastics. Kapslingen till LTVN1-010-NA är avsedd för väggmontering och tillverkad av slitstark ASA-plast i vit färg. Materialet är UV-beständigt och skyddar mot damm, vattenstänk och stötar. Konstruktionen möjliggör två olika installationsalternativ på väggar eller paneler: både infälld montering och utanpåliggande montering. Med IP44 vid infälld montering och IP54 vid utanpåliggande montering skyddar kapslingen de interna komponenterna på ett tillförlitligt sätt mot yttre påverkan.
Konstruktionen är anpassad till europeiska standardväggdosor för smidig infälld montering, och den robusta utformningen gör den lämplig för olika typer av väggar. Kombinationen av material och konstruktionsdetaljer ger hög hållbarhet och gör produkten lämplig för olika HVAC-miljöer. Rengöringen är enkel och kräver endast en fuktig trasa, vilket underlättar underhållet.
