Scheda tecnica
Potenziometro | Posizione OFF | Spia LED
Descrizione del prodotto
Il potenziometro LTVN è un dispositivo per il controllo dei sistemi di ventilazione. Funziona con un'alimentazione a 230 VAC e fornisce un segnale di uscita da 0–10 VDC per controllare dispositivi come ventilatori EC o attuatori per serrande.
La manopola rotativa consente una regolazione continua e dispone di una posizione OFF dedicata per azzerare l'uscita.
Una spia LED verde si accende quando la tensione di uscita è superiore a 0 V, indicando che il sistema è attivo. Si spegne quando il sistema è in posizione OFF. L'involucro resistente agli spruzzi d'acqua supporta sia il montaggio a incasso (IP44) sia il montaggio in superficie (IP54).
Specifiche e descrizioni aggiuntive
Che cosa controlla questo potenziometro?
Un potenziometro serve a generare un segnale continuamente variabile per controllare altri dispositivi. Il segnale di controllo viene regolato in base alla posizione della manopola rotativa e viene comunemente utilizzato per il controllo a distanza di ventilatori EC, attuatori per serrande, regolatori della velocità dei ventilatori AC o inverter di frequenza. Ciò consente un'installazione decentralizzata, ad esempio collocando il potenziometro in un ufficio e il regolatore della velocità del ventilatore in un locale tecnico o in un quadro elettrico. Il potenziometro LTVN1-010-NA è progettato per controllare ventilatori dotati di motore EC oppure per essere utilizzato come dispositivo di ingresso per regolatori della velocità dei ventilatori con ingressi da 0–10 VDC, come i regolatori della velocità dei ventilatori delle serie EVS o MVS di Sentera o gli inverter di frequenza della serie FI-E. Il collegamento e l'utilizzo di LTVN1-010-NA sono stati semplificati per renderli intuitivi, senza richiedere strumenti speciali o conoscenze approfondite.
Qual è la tensione di alimentazione?

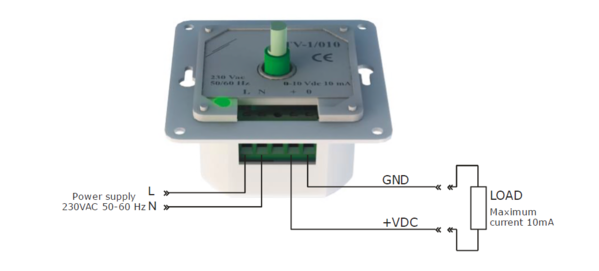

Questo potenziometro funziona con una tensione di alimentazione di 230 VAC e genera una tensione di uscita compresa tra 0 e 10 VDC. La tensione di alimentazione di 230 VAC è standard in molti impianti elettrici, mentre l'intervallo di uscita da 0–10 VDC consente una regolazione precisa delle apparecchiature HVAC collegate. Il collegamento diretto alla rete elettrica, senza un modulo di alimentazione, semplifica l'installazione e ne facilita l'utilizzo.
Quali sono i limiti del segnale di controllo?
Il segnale di controllo da 0–10 VDC è ampiamente utilizzato nel settore HVAC per regolare parametri quali la velocità dei ventilatori EC o la posizione delle valvole. Il segnale da 0–10 VDC rappresenta un intervallo di regolazione dal 0 % al 100 % del parametro desiderato. Un segnale di 0 V corrisponde all'impostazione minima, mentre un segnale di 10 V corrisponde a quella massima, offrendo ampie possibilità di controllo.
A cosa serve la posizione OFF?
La manopola rotativa di LTVN1-010-NA dispone di una posizione OFF: quando viene ruotata completamente in senso antiorario, il segnale di controllo viene disattivato. Ruotando la manopola in senso orario, questa scatta fuori dalla posizione OFF. Il segnale di controllo passa immediatamente al livello minimo impostato. Se al potenziometro è collegato un ventilatore EC, questo si avvia e accelera fino a raggiungere la bassa velocità. La spia LED verde si accende quando la manopola rotativa viene ruotata in senso orario, ovvero quando non si trova in posizione OFF. In posizione OFF, la spia LED verde è spenta.
Cosa rende affidabile l'involucro?
Per garantire la qualità dei propri involucri, Sentera li progetta e li produce nel proprio stabilimento, Sentera Plastics. L'involucro di LTVN1-010-NA è un contenitore da parete realizzato in resistente plastica ASA bianca. Il materiale offre resistenza ai raggi UV e protezione contro polvere, spruzzi d'acqua e urti. Il design consente l'installazione sia su pareti sia su pannelli, supportando il montaggio a incasso e il montaggio in superficie. Con un grado di protezione IP44 per il montaggio a incasso e IP54 per il montaggio in superficie, l'involucro protegge efficacemente i componenti interni dagli agenti esterni. Il design è compatibile con le scatole da parete standard europee per un montaggio a incasso senza problemi, mentre la struttura robusta lo rende adatto a diversi tipi di parete. La combinazione delle caratteristiche dei materiali e del design garantisce robustezza e idoneità a diversi ambienti HVAC. La pulizia è semplice e richiede soltanto un panno umido, facilitando la manutenzione.
