Product fiche
Potentiometer | UIT-stand | LED-indicator
Productbeschrijving
De LTVN-potentiometer wordt gebruikt voor de regeling van ventilatiesystemen. Het toestel werkt op een voedingsspanning van 230 VAC en genereert een 0–10 VDC-uitgangssignaal om EC-ventilatoren of klepaandrijvingen aan te sturen.
Met de draaiknop kan het uitgangssignaal traploos worden geregeld. De potentiometer heeft ook een UIT-stand, waarbij het uitgangssignaal 0 V bedraagt. Wanneer de uitgangsspanning hoger is dan 0 V, licht de groene LED op en geeft zo aan dat het systeem actief is. In de UIT-stand dooft de LED.
De behuizing is spatwaterdicht en is geschikt voor zowel inbouw- (IP44) als opbouwmontage (IP54).
Aanvullende specificaties en beschrijvingen
Wat regelt deze potentiometer?
Een potentiometer genereert een traploos instelbaar signaal om andere toestellen te regelen. Het stuursignaal wordt aangepast met de draaiknop en wordt vaak gebruikt voor het aansturen van EC-ventilatoren, snelheidsregelaars voor AC-ventilatoren, klepaandrijvingen of frequentieregelaars vanop afstand. Hierdoor kan de potentiometer op een andere locatie worden geïnstalleerd dan het aangestuurde toestel. Zo kan de potentiometer zich bijvoorbeeld in een kantoorruimte bevinden, terwijl de snelheidsregelaar van de ventilator in een technische ruimte of elektrische kast is geplaatst.
De LTVN1-010-NA-potentiometer is ontwikkeld voor de aansturing van ventilatoren met een EC-motor of snelheidsregelaars met een 0–10 VDC-ingang. Voorbeelden hiervan zijn de EVS- en MVS-snelheidsregelaars en de FI-E-frequentieregelaars van Sentera. De potentiometer is eenvoudig aan te sluiten en te gebruiken. De bediening is intuïtief en vereist geen speciaal gereedschap of uitgebreide technische kennis.
Wat is de voedingsspanning?

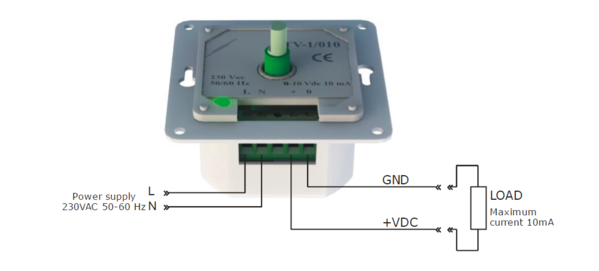

Deze potentiometer werkt op een voedingsspanning van 230 VAC en genereert een uitgangsspanning van 0 tot 10 VDC. Een voedingsspanning van 230 VAC is standaard in veel elektrische installaties. Het uitgangssignaal van 0–10 VDC maakt een nauwkeurige regeling van aangesloten HVAC-toestellen mogelijk. De potentiometer kan rechtstreeks op het elektriciteitsnet worden aangesloten. Hierdoor is geen afzonderlijke voedingsmodule nodig en vereenvoudigt de installatie.
Wat zijn de grenzen van het stuursignaal?
Het 0–10 VDC-stuursignaal wordt veel gebruikt in de HVAC-sector om bijvoorbeeld de snelheid van EC-ventilatoren of de positie van kleppen te regelen. Het signaal komt overeen met een instelbereik van 0 tot 100% van de aangestuurde parameter, 0 V komt overeen met de minimale instelling, terwijl bij 10 V de maximale instelling wordt bereikt. Zo kan de aangesloten apparatuur nauwkeurig en traploos worden geregeld.
Wat doet de UIT-stand?
De draaiknop van de LTVN1-010-NA potentiometer heeft een UIT-stand. Wanneer de knop volledig tegen de wijzers van de klok in wordt gedraaid, wordt het stuursignaal uitgeschakeld. Wanneer de knop met de wijzers van de klok mee wordt gedraaid, klikt deze uit de UIT-stand. Het stuursignaal gaat dan onmiddellijk naar het minimale niveau. Wanneer er een EC-ventilator aangesloten is op de potentiometer, start de ventilator en versnelt deze tot het minimale toerental.
De groene LED-indicator licht op van zodra de draaiknop met de wijzers van de klok mee wordt gedraaid en de potentiometer dus niet meer in de UIT-stand staat. In de UIT-stand is de groene LED uitgeschakeld.
Waarom is de behuizing betrouwbaar?
Sentera ontwerpt en produceert de behuizingen in de eigen fabriek, Sentera Plastics, om zo de kwaliteit te garanderen. De behuizing van LTVN1-010-NA is bedoeld voor wandmontage en is gemaakt uit duurzaam, wit ASA-kunststof. Dit materiaal is UV-bestendig en beschermt tegen stof, spatwater en stoten. Het ontwerp maakt zowel inbouw- als opbouwmontage mogelijk, op muren of panelen. Bij inbouwmontage heeft de behuizing beschermingsgraad IP44; bij opbouwmontage IP54. Zo worden de interne componenten goed beschermd tegen omgevingsfactoren.
De behuizing is ontworpen voor een naadloze inbouw in standaard Europese inbouwdozen en is dankzij de stevige constructie geschikt voor verschillende soorten muren. De combinatie van materiaal en ontwerp zorgt voor een duurzame behuizing die geschikt is voor uiteenlopende HVAC-toepassingen. De behuizing is eenvoudig te reinigen met een vochtige doek, wat het onderhoud vergemakkelijkt.
