Техническа спецификация
Потенциометър | Позиция OFF | LED индикатор
Описание на продукта
Потенциометърът LTVN е устройство за управление на вентилационни системи. Работи с захранване 230 VAC и осигурява изходен сигнал 0–10 VDC за управление на устройства като EC вентилатори или задвижващи механизми за клапи.
Въртящият се копчето позволява плавно регулиране и има ясно обозначена позиция „OFF“ за нулев изход.
Зелен светодиод светва, когато изходното напрежение е над 0 V, което показва, че системата е активна. Той угасва, когато системата е в положение „Изключено“. Защитният корпус, устойчив на пръски, поддържа както вграден монтаж (IP44), така и повърхностен монтаж (IP54).
Допълнителни спецификации и описание
Какво управлява този потенциометър?
Потенциометърът служи за генериране на плавно регулируем сигнал за управление на други устройства. Управляващият сигнал се регулира чрез позицията на ротационното копче. Потенциометърът обикновено се използва за дистанционно управление на EC вентилатори, задвижващи механизми за клапи, регулатори на скоростта на AC вентилатори или честотни инвертори. Това позволява децентрализирано инсталиране, например потенциометърът да бъде монтиран в офис помещение, а регулаторът на скоростта на вентилатора да се намира в техническо помещение или електрически шкаф. Потенциометърът LTVN1-010-NA е разработен за управление на вентилатори, оборудвани с EC мотор, или за използване като входно устройство за регулатори на скоростта на вентилатори с входен сигнал 0–10 VDC (регулаторите на скоростта на вентилатори от сериите EVS или MVS или честотните инвертори от серия FI-E). Свързването и използването на LTVN1-010-NA са максимално опростени, така че работата с устройството е интуитивна и не изисква специални инструменти или задълбочени технически познания.
Какво е захранващото напрежение?
Какво е захранващото напрежение?

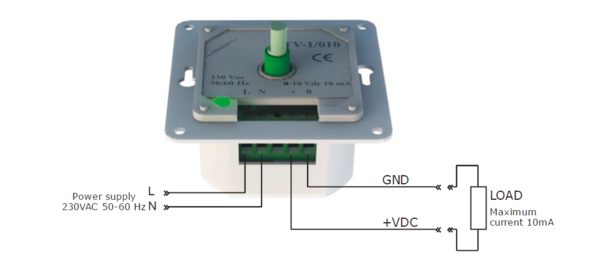

При захранващо напрежение 230 VAC този потенциометър генерира изходно напрежение в диапазона от 0 до 10 VDC. Захранващото напрежение 230 VAC е стандартно за много електрически системи, а изходният диапазон 0–10 VDC позволява прецизно регулиране на свързаното ОВиК оборудване. Директното свързване към електрическата мрежа без захранващ модул опростява инсталацията и осигурява по-голямо удобство.
Какви са границите на управляващия сигнал?
Управляващият сигнал 0–10 VDC е широко разпространен метод в ОВиК индустрията за регулиране на параметри като скоростта на EC вентилатори или позицията на клапани. Диапазонът на сигнала съответства на диапазон на регулиране от 0% до 100% на съответния параметър. Сигналът от 0 V съответства на минималната стойност, а сигналът от 10 V – на максималната, което осигурява гъвкави възможности за управление.
Какво е предназначението на позиция OFF?
Ротационното копче на LTVN1-010-NA има позиция OFF (ИЗКЛ.), при която, когато копчето се завърти докрай обратно на часовниковата стрелка, управляващият сигнал се деактивира. При завъртане на ротационното копче по часовниковата стрелка то излиза от позиция OFF (ИЗКЛ.) с щракване. Управляващият сигнал незабавно достига минималната си стойност. Ако към потенциометъра е свързан EC вентилатор, той ще се стартира и ще увеличи скоростта си до ниски обороти. Зеленият светодиод за индикация на работата светва, когато ротационното копче се завърти по часовниковата стрелка, т.е. когато не е в позиция OFF (ИЗКЛ.). В позиция OFF (ИЗКЛ.) зеленият светодиод не свети.
Какво прави корпуса надежден?
За да гарантира качеството на своите корпуси, Sentera ги проектира и произвежда в собствената си фабрика – Sentera Plastics. Корпусът на LTVN1-010-NA е предназначен за стенен монтаж и е изработен от издръжлива ASA пластмаса в бял цвят. Материалът е устойчив на UV лъчение и осигурява защита от прах, водни пръски и механични удари. Конструкцията позволява два варианта на монтаж – върху стена или панел, както при вграден, така и при повърхностен монтаж. Степента на защита е IP44 при вграден монтаж и IP54 при повърхностен монтаж, което осигурява надеждна защита на вътрешните компоненти от външни въздействия. Конструкцията е съобразена със стандартните европейски монтажни кутии за лесен вграден монтаж, а здравината на корпуса го прави подходящ за различни видове стени. Комбинацията от материал и конструктивни характеристики осигурява издръжливост и пригодност за различни приложения в ОВиК системи. Почистването е лесно и се извършва с влажна кърпа, което улеснява поддръжката.
