Datenblatt
Potentiometer | AUS-Position | LED-Anzeige
Produktbeschreibung

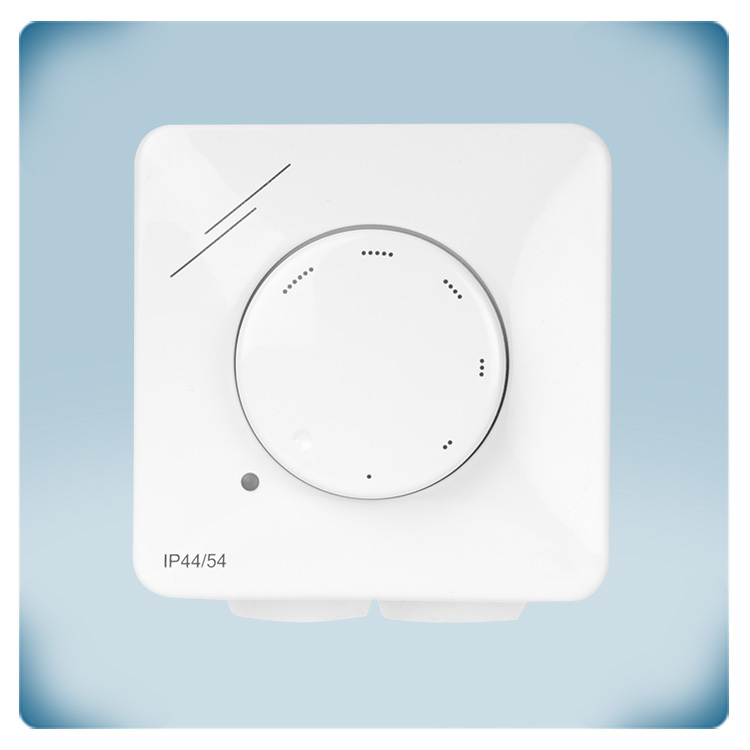

Das LTVN-Potentiometer ist ein Gerät zur Steuerung von Lüftungsanlagen. Es wird mit 230 V AC versorgt und liefert ein Ausgangssignal von 0 bis 10 V DC zur Ansteuerung von Geräten wie EC-Ventilatoren oder Klappenstellantrieben.
Der Drehknopf ermöglicht eine stufenlose Regelung und verfügt über eine definierte AUS-Position, bei der das Ausgangssignal null beträgt.
Eine grüne LED leuchtet, wenn die Ausgangsspannung über 0 V liegt, und zeigt damit an, dass das System aktiv ist. In der AUS-Position erlischt die LED.
Das spritzwassergeschützte Gehäuse eignet sich sowohl für die Unterputzmontage (IP44) als auch für die Aufputzmontage (IP54).
Zusätzliche Spezifikationen und Beschreibung
Was steuert dieses Potentiometer?
Ein Potentiometer dient dazu, ein stufenlos veränderbares Signal zu erzeugen, mit dem andere Geräte gesteuert werden können. Das Steuersignal wird abhängig von der Position des Drehknopfs eingestellt. Es wird häufig zur Fernsteuerung von EC-Ventilatoren, Klappenstellantrieben, Drehzahlreglern für AC-Ventilatoren oder Frequenzumrichtern verwendet. Dadurch ist eine dezentrale Installation möglich, beispielsweise wenn das Potentiometer in einem Büroraum installiert wird, während sich der Ventilatordrehzahlregler in einem Technikraum oder Schaltschrank befindet.
Das Potentiometer LTVN1-010-NA wurde zur Steuerung von Ventilatoren mit EC-Motor oder als Eingabegerät für Ventilatordrehzahlregler mit 0–10-V-DC-Eingängen entwickelt (Ventilatordrehzahlregler der Sentera-Serien EVS oder MVS sowie Frequenzumrichter der Serie FI-E). Der Anschluss und die Bedienung des LTVN1-010-NA sind so einfach gestaltet, dass sie intuitiv erfolgen können und weder Spezialwerkzeuge noch fundierte Fachkenntnisse erfordern.
Wie hoch ist die Versorgungsspannung?
Dieses Potentiometer wird mit einer Versorgungsspannung von 230 V AC betrieben und erzeugt eine Ausgangsspannung im Bereich von 0 bis 10 V DC. Die Versorgungsspannung von 230 V AC ist in vielen elektrischen Anlagen Standard, während der Ausgangsspannungsbereich von 0–10 V DC eine präzise Einstellung der angeschlossenen HLK-Geräte ermöglicht. Der direkte Anschluss an das Stromnetz ohne zusätzliches Netzteil vereinfacht die Installation und erhöht den Bedienkomfort.
Welche Grenzen hat das Steuersignal?
Das Steuersignal von 0–10 V DC ist in der HLK-Branche eine gängige Methode zur Regelung von Parametern wie der Drehzahl von EC-Ventilatoren oder der Ventilstellung. Das Signal von 0–10 V DC bildet einen Bereich gewünschter Einstellungen ab und entspricht einer Regelung des jeweiligen Parameters von 0 % bis 100 %. Ein Signal von 0 V steht für die minimale Einstellung, während ein Signal von 10 V die maximale Einstellung kennzeichnet. Dadurch ergeben sich vielseitige Steuerungsmöglichkeiten.
Welche Funktion hat die OFF-Position?
Der Drehknopf des LTVN1-010-NA verfügt über eine OFF-Position. Wird der Drehknopf vollständig gegen den Uhrzeigersinn gedreht, wird das Steuersignal deaktiviert. Wird der Drehknopf im Uhrzeigersinn gedreht, rastet er mit einem Klick aus der OFF-Position aus. Das Steuersignal wird dann unmittelbar auf seinen unteren Grenzwert gesetzt. Ist ein EC-Ventilator an das Potentiometer angeschlossen, startet er und beschleunigt auf eine niedrige Drehzahl.
Die grüne Betriebs-LED leuchtet, wenn der Drehknopf im Uhrzeigersinn gedreht wird, sich also nicht in der OFF-Position befindet. In der OFF-Position ist die grüne LED ausgeschaltet.
Was macht das Gehäuse zuverlässig?
Um die Qualität seiner Gehäuse sicherzustellen, entwickelt und produziert Sentera diese im eigenen Werk Sentera Plastics. Das Gehäuse des LTVN1-010-NA ist ein weißes Wandgehäuse aus robustem ASA-Kunststoff. Das Material ist UV-beständig und bietet Schutz vor Staub, Spritzwasser und Stößen. Die Konstruktion ermöglicht eine vielseitige Montage an Wänden oder Schalttafeln, sowohl als Unterputz- als auch als Aufputzmontage. Mit der Schutzart IP44 bei Unterputzmontage und IP54 bei Aufputzmontage schützt das Gehäuse die internen Komponenten zuverlässig vor Umwelteinflüssen.
Die Konstruktion ist mit europäischen Standard-Unterputzdosen kompatibel und ermöglicht dadurch eine problemlose Unterputzmontage. Dank seiner robusten Bauweise eignet sich das Gehäuse für unterschiedliche Wandtypen. Die Kombination aus Material und Konstruktionsmerkmalen sorgt für Langlebigkeit und Eignung für verschiedene HLK-Umgebungen. Die Reinigung ist unkompliziert und kann mit einem feuchten Tuch erfolgen, was die Wartung erleichtert.
