Fiche technique
Potentiomètre | Position OFF | Voyant LED
Description du produit

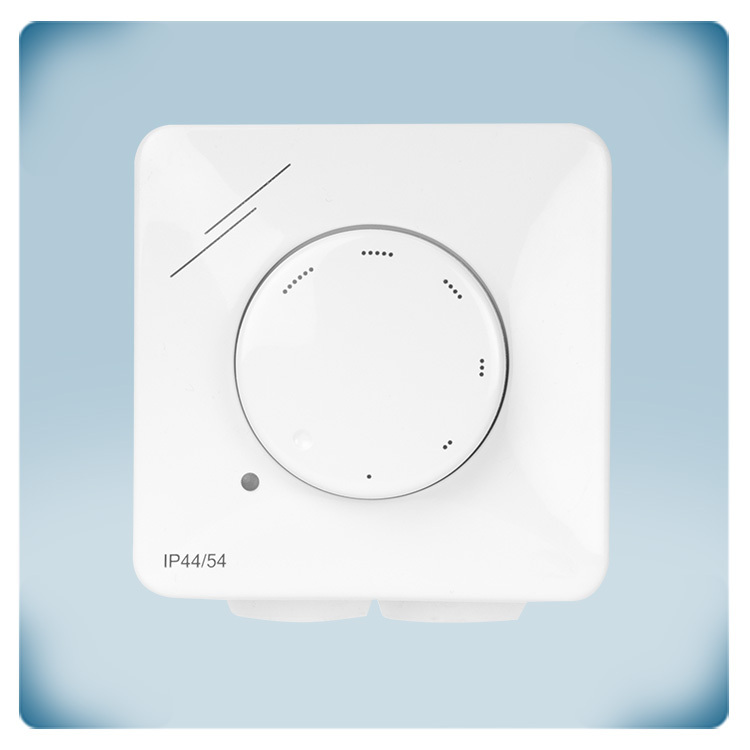

Le potentiomètre LTVN est un dispositif destiné à la commande des systèmes de ventilation. Il fonctionne avec une alimentation de 230 V CA et fournit un signal de sortie de 0 à 10 V CC pour commander des équipements tels que les ventilateurs EC ou les servomoteurs de registres.
Le bouton rotatif permet un réglage continu et dispose d’une position OFF distincte, correspondant à une sortie nulle.
Une LED verte s’allume lorsque la tension de sortie est supérieure à 0 V, indiquant que le système est actif. Elle s’éteint lorsque le potentiomètre est en position OFF.
Le boîtier résistant aux projections d’eau permet un montage encastré (IP44) ou en saillie (IP54).
Spécifications et descriptions supplémentaires
Que commande ce potentiomètre ?
Un potentiomètre sert à générer un signal variable en continu afin de commander d’autres appareils. Le signal de commande est ajusté en fonction de la position du bouton rotatif. Il est couramment utilisé pour la commande à distance de ventilateurs EC, de servomoteurs de registres, de régulateurs de vitesse pour ventilateurs AC ou de variateurs de fréquence. Cela permet une installation décentralisée, par exemple en plaçant le potentiomètre dans un bureau tandis que le régulateur de vitesse du ventilateur se trouve dans un local technique ou une armoire électrique.
Le potentiomètre LTVN1-010-NA est conçu pour commander des ventilateurs équipés d’un moteur EC ou pour servir de dispositif d’entrée pour des régulateurs de vitesse de ventilateurs dotés d’entrées 0–10 V CC (régulateurs de vitesse des séries EVS ou MVS de Sentera ou variateurs de fréquence de la série FI-E). Le raccordement et l’utilisation du LTVN1-010-NA sont simplifiés afin d’être intuitifs et de ne nécessiter ni outils spécifiques ni connaissances approfondies.
Quelle est la tension d’alimentation ?
Fonctionnant avec une tension d’alimentation de 230 V CA, ce potentiomètre génère une tension de sortie comprise entre 0 et 10 V CC. La tension d’alimentation de 230 V CA est standard dans de nombreux systèmes électriques, et la plage de sortie de 0–10 V CC permet un réglage précis des équipements CVC associés. Le raccordement direct au secteur, sans module d’alimentation supplémentaire, simplifie l’installation et améliore la facilité d’utilisation.
Quelles sont les limites du signal de commande ?
Le signal de commande de 0–10 V CC est une méthode couramment utilisée dans le secteur CVC pour réguler des paramètres tels que la vitesse des ventilateurs EC ou la position des vannes. Le signal 0–10 V CC représente une plage de réglages souhaités correspondant à une modulation de 0 % à 100 % du paramètre concerné. Un signal de 0 V correspond au réglage minimal, tandis qu’un signal de 10 V correspond au réglage maximal, offrant ainsi des possibilités de commande polyvalentes.
À quoi sert la position OFF ?
Le bouton rotatif du LTVN1-010-NA dispose d’une position OFF. Lorsque le bouton est tourné complètement dans le sens antihoraire, le signal de commande est désactivé. Lorsque le bouton est tourné dans le sens horaire, il quitte la position OFF en émettant un clic. Le signal de commande atteint alors immédiatement sa valeur minimale. Si un ventilateur EC est raccordé au potentiomètre, il démarre et accélère jusqu’à atteindre une faible vitesse.
Le voyant LED vert s’allume lorsque le bouton rotatif est tourné dans le sens horaire, c’est-à-dire lorsqu’il ne se trouve pas en position OFF. En position OFF, le voyant LED vert est éteint.
Qu’est-ce qui garantit la fiabilité du boîtier ?
Afin de garantir la qualité de ses boîtiers, Sentera les conçoit et les fabrique dans sa propre usine, Sentera Plastics. Le boîtier du LTVN1-010-NA est un boîtier mural blanc fabriqué en plastique ASA résistant. Ce matériau offre une résistance aux UV ainsi qu’une protection contre la poussière, les projections d’eau et les chocs. Sa conception permet deux types d’installation : sur les murs ou les panneaux, en montage encastré ou en saillie. Avec un indice de protection IP44 en montage encastré et IP54 en montage en saillie, le boîtier protège efficacement les composants internes contre les agressions extérieures.
Sa conception est compatible avec les boîtes d’encastrement murales standard européennes, ce qui facilite son installation encastrée. Sa construction robuste convient à différents types de murs. La combinaison du matériau et des caractéristiques de conception garantit sa durabilité et son adaptation à divers environnements CVC. Le nettoyage est simple et s’effectue à l’aide d’un chiffon humide, ce qui facilite l’entretien.
