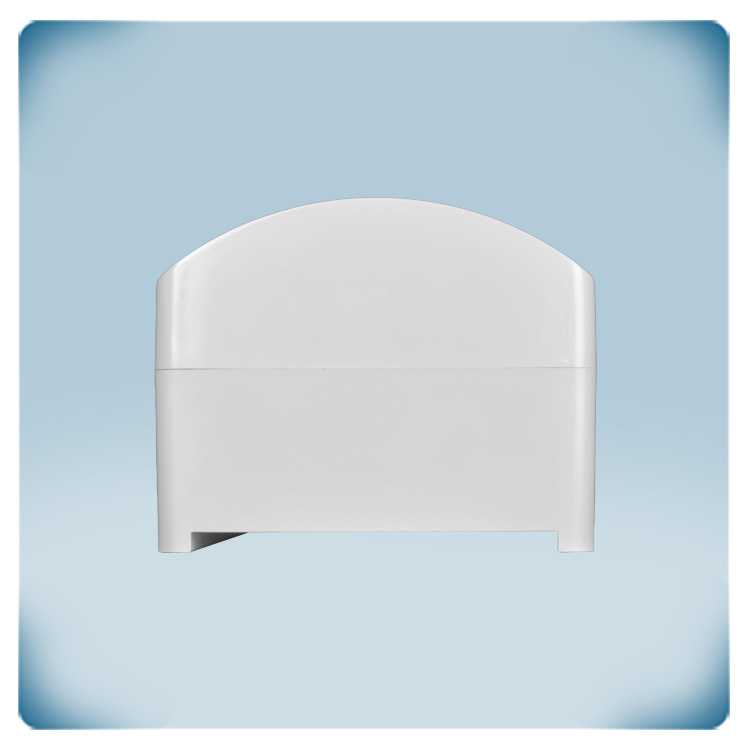

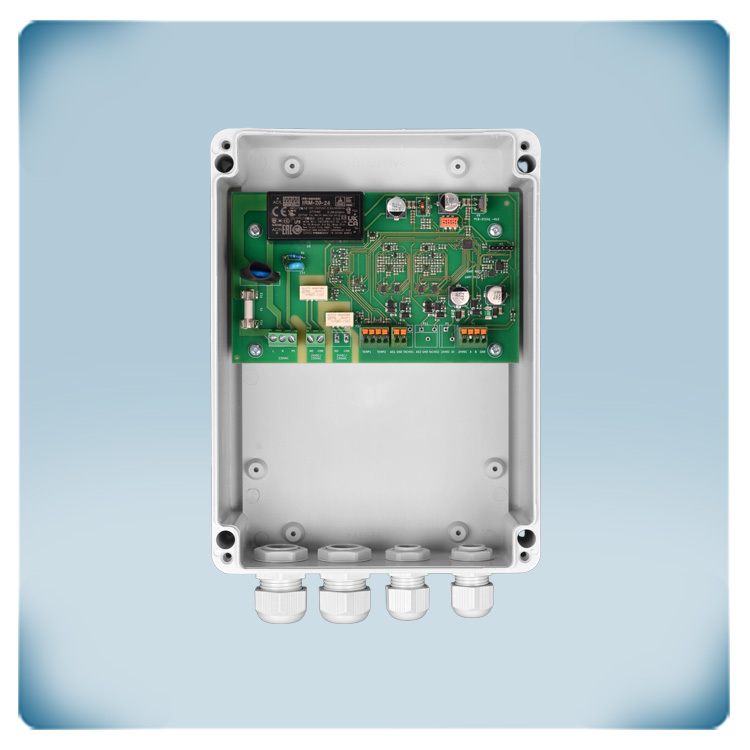

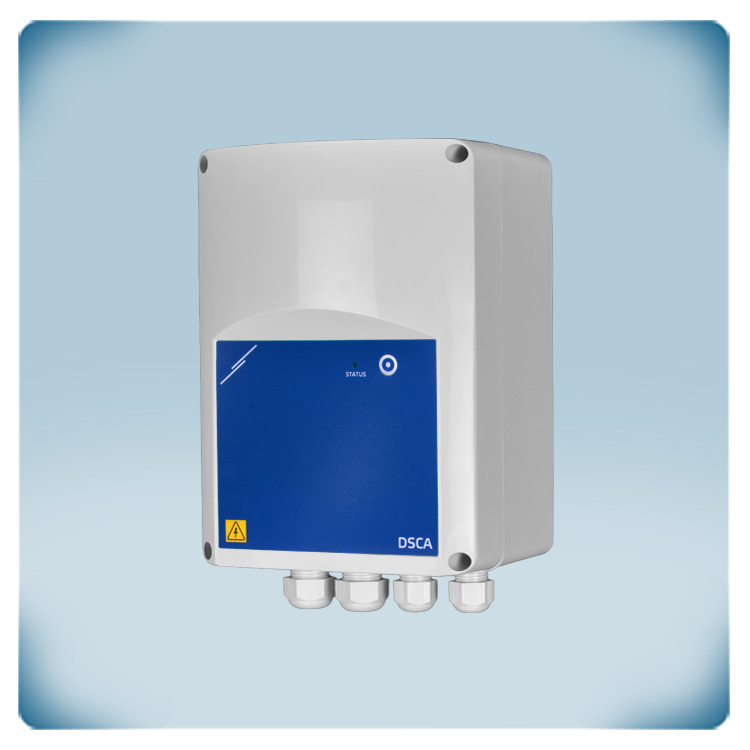

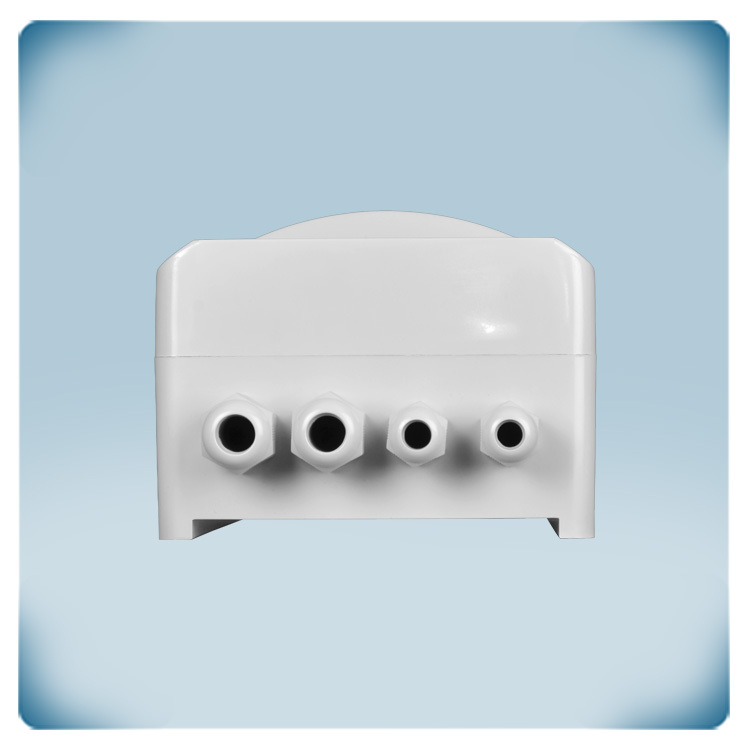

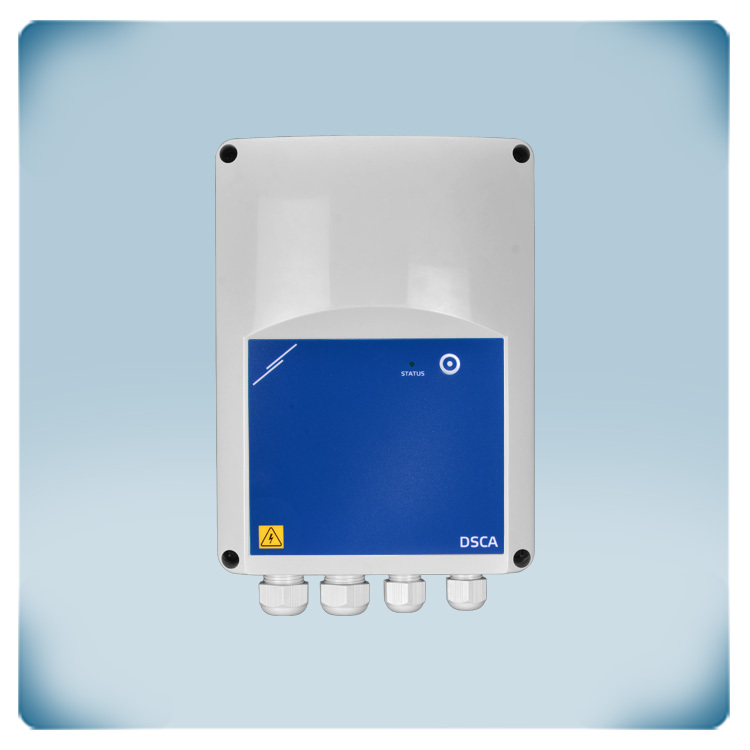

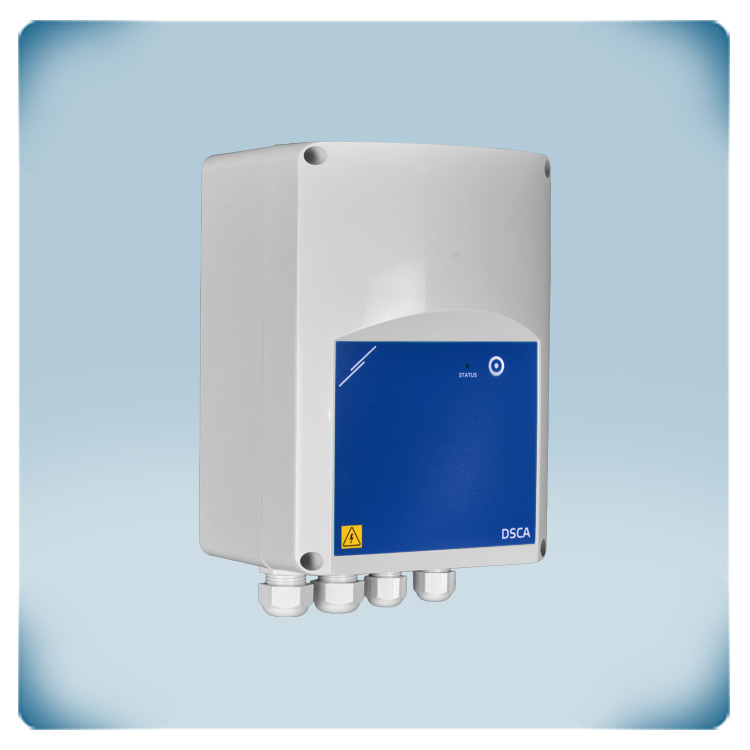

Контроллер дестратификации
Описание продукта
Контроллер дестратификации для регулирования потолочных вентиляторов, которые перераспределяют тёплый воздух, скопившийся под потолком, вниз — к уровню пола. Дестратификация обеспечивает значительную экономию энергии в холодном климате за счёт снижения теплопотерь через потолок. В жаркие летние дни потолочные вентиляторы могут создавать охлаждающий поток воздуха.
Разница между температурой у потолка и у пола измеряется с помощью дополнительных датчиков PT500. Скорость вентилятора увеличивается по мере роста этой разницы температур.
Аналоговый выход управляет различными типами EC-двигателей и регуляторами скорости AC-вентиляторов с аналоговым входом.
Дополнительные спецификации и описание
Что такое дестратификация?
Дестратификация — это процесс перемешивания внутреннего воздуха в здании с целью устранения температурных слоёв и создания равномерной температуры от пола до потолка. Естественно воздух расслаивается, поскольку тёплый воздух менее плотный, чем холодный. Тёплый воздух поднимается к потолку, а холодный опускается к полу. В зданиях с высокими потолками это создаёт значительный температурный перепад, который приводит к потерям энергии и снижает комфорт. Тепло уходит через крышу, из-за чего требуется дополнительная энергия для поддержания комфортной температуры на уровне пола. Дестратификация снижает эти потери энергии, а равномерное распределение температуры повышает уровень комфорта.
Дестратификация — это процесс перемешивания внутреннего воздуха в здании с целью устранения температурных слоёв и создания равномерной температуры от пола до потолка. Естественно воздух расслаивается, поскольку тёплый воздух менее плотный, чем холодный. Тёплый воздух поднимается к потолку, а холодный опускается к полу. В зданиях с высокими потолками это создаёт значительный температурный перепад, который приводит к потерям энергии и снижает комфорт. Тепло уходит через крышу, из-за чего требуется дополнительная энергия для поддержания комфортной температуры на уровне пола. Дестратификация снижает эти потери энергии, а равномерное распределение температуры повышает уровень комфорта.
Как работает дестратификация?
Перемешивание воздушных слоёв осуществляется с помощью потолочных вентиляторов. Они могут быть оснащены EC-двигателями или AC-двигателями. Данный контроллер может напрямую управлять EC-двигателями через аналоговый выходной сигнал. По умолчанию используется аналоговый выход 0–10 В. Различные типы аналогового входа могут быть выбраны через регистр удержания Modbus 11.
Потолочные вентиляторы с AC-двигателем также могут управляться с помощью комбинации DSCA8-DM и регулятора скорости вентилятора с аналоговым входом. Ассортимент продукции Sentera предлагает следующие варианты:
- частотные преобразователи
- электронные регуляторы скорости вентиляторов
- трансформаторные регуляторы скорости вентиляторов
Эти регуляторы скорости работают по различным технологиям. Преимущества и недостатки каждой из них подробно описаны в отдельной статье.
- электронные регуляторы скорости вентиляторов
- трансформаторные регуляторы скорости вентиляторов
Эти регуляторы скорости работают по различным технологиям. Преимущества и недостатки каждой из них подробно описаны в отдельной статье.
Как управляются потолочные вентиляторы?
Данный контроллер имеет три режима управления: режим дельты, летний режим и режим принудительного управления.
Режим дельты (Delta control) — режим по умолчанию. В этом режиме скорость вентилятора регулируется в зависимости от разницы температур между потолком и полом. Тёплый воздух перемешивается, температура у пола повышается, а теплопотери через крышу уменьшаются. Если одной дестратификации недостаточно для достижения заданной температуры пола, может быть включено дополнительное отопление через функцию термостата (релейный выход).
Летний режим (Summer control) — вентилятор работает с фиксированной скоростью (HR81), если температура у пола выше заданного значения (HR82). В тёплые летние дни этот режим можно использовать для создания охлаждающего воздушного потока. Этот режим также может быть активирован кнопкой на передней панели.
Режим принудительного управления (Override control) может быть активирован через связь Modbus RTU (HR15). В этом режиме потолочные вентиляторы постоянно работают на фиксированной скорости (HR14), независимо от логики автоматического управления.
Как измеряется температура?
Данный контроллер измеряет температуру возле пола и возле потолка для управления потолочными вентиляторами и оптимального регулирования процесса дестратификации. Для этого требуются два (опциональных) датчика PT500. Датчики PT500 отличаются высокой надёжностью и легко подключаются по двум проводам (полярность не имеет значения).
Они доступны в различных исполнениях корпуса:
Датчик PT500 измеряет температуру, отслеживая изменение электрического сопротивления платинового элемента. Обозначение «Pt500» описывает его характеристики: «Pt» означает платину (основной элемент), а «500» означает, что сопротивление датчика составляет 500 Ом при 0°C. Датчик PT500 преобразует измерение температуры в изменение электрического сопротивления. Платина имеет положительный температурный коэффициент, то есть сопротивление увеличивается при повышении температуры.
При удлинении кабеля это не должно существенно влиять на значение сопротивления. Поэтому рекомендуется делать кабель как можно короче и минимизировать количество соединений. Желательно использовать отдельные кабельные каналы для датчиков температуры, чтобы избежать помех и ошибок измерений.
Рекомендуется использовать датчики PT500 с экранированным кабелем. Оплётку экрана следует подключать к заземлению (Ground). Это подавляет внешние помехи.
