Potentiometer 10 kΩ | Printplaat met trimmer | Penafstand 10 mm
Productbeschrijving
Elektronische printplaat met een trimmer van 10 kΩ om de snelheid van een EC-ventilator in te stellen. Deze trimmer kan gemonteerd worden in een standaard klemmenblok met een penafstand van 10 mm, om de ventilatorsnelheid te regelen. De weerstandswaarde ligt tussen 0 en 10 kΩ en is geschikt voor een ingangsspanning tot 30 VDC. Het variabele uitgangssignaal (weerstandswaarde) kan worden ingesteld via de trimmer.
Er zijn twee productversies: PTV-X05.5 voor montage in klemmenblokken met een penafstand van 5 mm en PTV-X10.0 voor montage in klemmenblokken met een penafstand van 10 mm.
Aanvullende specificaties en beschrijvingen
Hoe werkt het?

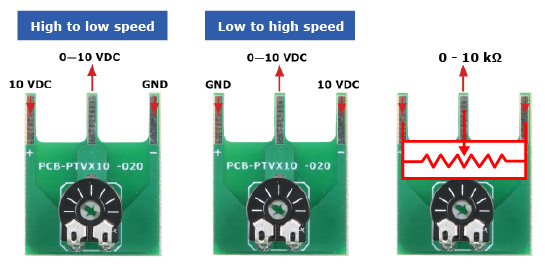

De uitgangswaarde van de trimmer kan worden ingesteld binnen het bereik van 0–10 kΩ. Wanneer een spanning van 10 VDC wordt aangesloten op beide buitenste pinnen, geeft de middelste pin een 0–10V-signaal terug. Door de trimmer met een schroevendraaier te draaien, kan het signaal worden ingesteld binnen het bereik van 0–10 V (of 0–100% van de aangeboden spanning).
Ingangsspanning
De trimmer heeft een weerstandswaarde van 0 tot 10 kΩ en is geschikt voor ingangsspanningen van 0 tot 30 VDC. Spanningen hoger dan 30 VDC veroorzaken een te hoge elektrische stroom en zullen de potentiometer beschadigen.
Pitchafstand van 10 mm
Deze trimmer kan worden gemonteerd in een klemmenblok met een pitchafstand van 10 mm. De pinnen van deze printplaat hebben eveneens een afstand van 10 mm. Deze PCB past in de klemmenblokken van snelheidsregelaars en frequentieregelaars met dezelfde penafstand.

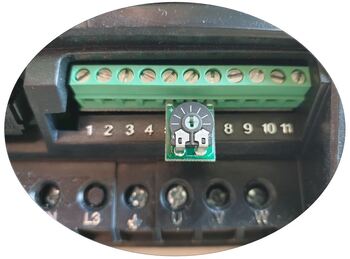

Een typische toepassing is het plaatsen van de PTV-potentiometer in het klemmenblok van een snelheidsregelaar. Zodra het activeringssignaal hoog wordt, versnelt de motor naar de ingestelde snelheid.
