Potenciometras 10 KOhm | sausas kontaktas | OFF padėtis
Produkto aprašymas
10 KOhm potenciometras EC ventiliatoriams valdyti. Tai naujo šiuolaikiško dizaino potenciometras. Jis gali valdyti kintamosios srovės ventiliatoriaus greičio reguliatorius arba dažnio keitiklius, kuriems reikalingas analoginis valdymo signalas.
Šio potenciometro varžos vertė yra 0-10 kΩ. Galima maitinimo įtampą nuo 0 iki 24 VDC. Išėjimo signalas (0-10 kΩ), valdomas sukamaja rankenėle kuri turi padėtį išjungta. Rankenėlę sukant į dežinę išėjimo signalas didėja.
Sauso kontakto išėjimas gali būti naudojamas nuotoliniai paleidimo-sustabdymo komandai . Potenciometro korpusas tinkamas potinkiniam (IP44) arba vir6tinkiniam montavimui (IP54).
Papildomos specifikacijos ir aprašymas
Kaip šis potenciometras paverčia varžą į įtampos signalą?
Šio potenciometro išėjimo reikšmė yra 0–10 kΩ. Jam nereikia atskiro maitinimo šaltinio. Jis naudojamas su įrenginiais, kuriems reikalingas 0–10 kΩ valdymo signalas. Įrenginys, prie kurio prijungtas potenciometras, tiekia nuolatinę įtampą (maks. 24 VDC). Potenciometro varža keičia šią įtampą ir taip suformuoja valdymo signalą. Pavyzdžiui, jei prijungiama 10 VDC įtampa, potenciometras sukuria valdymo signalą 0–10 V diapazone.
Šio potenciometro išėjimo reikšmė yra 0–10 kΩ. Jam nereikia atskiro maitinimo šaltinio. Jis naudojamas su įrenginiais, kuriems reikalingas 0–10 kΩ valdymo signalas. Įrenginys, prie kurio prijungtas potenciometras, tiekia nuolatinę įtampą (maks. 24 VDC). Potenciometro varža keičia šią įtampą ir taip suformuoja valdymo signalą. Pavyzdžiui, jei prijungiama 10 VDC įtampa, potenciometras sukuria valdymo signalą 0–10 V diapazone.
Kuo jis skiriasi nuo ankstesnės MTP serijos?
SDP-X10K-NA yra „Sentera“ MTP-X10K-NA įpėdinis ir atlieka tą pačią funkciją, tačiau, kaip ir kiekviena nauja serija, yra patobulintas. Pirmiausia, SDP-X10K-NA gali veikti su įtampa iki 24 VDC, kai tuo tarpu senesnis MTP-X10K-NA palaikė iki 12 VDC. Antra, supaprastintas prijungimas – laidai jungiami naudojant spyruoklinius (be varžtų) gnybtus. Ir galiausiai, patobulintas korpuso dizainas, kad geriau derėtų prie modernių interjerų.
SDP-X10K-NA yra „Sentera“ MTP-X10K-NA įpėdinis ir atlieka tą pačią funkciją, tačiau, kaip ir kiekviena nauja serija, yra patobulintas. Pirmiausia, SDP-X10K-NA gali veikti su įtampa iki 24 VDC, kai tuo tarpu senesnis MTP-X10K-NA palaikė iki 12 VDC. Antra, supaprastintas prijungimas – laidai jungiami naudojant spyruoklinius (be varžtų) gnybtus. Ir galiausiai, patobulintas korpuso dizainas, kad geriau derėtų prie modernių interjerų.
Kaip montuojamas potenciometras?
Tai univesalus potenciometras kuris tinkamas potinkinam (IP44) ir virštinkiniam (IP54) montavimui. Montuojamas korpuse ant sienos, potenciometras išlaiko aukštą IP54 saugumo klasę, o tai rikškia kad korpusas apsaugo potenciometrą nuo vandens purslų, bet turėkite omenyje ne nuo tiesioginės vandens srovės.
Tai univesalus potenciometras kuris tinkamas potinkinam (IP44) ir virštinkiniam (IP54) montavimui. Montuojamas korpuse ant sienos, potenciometras išlaiko aukštą IP54 saugumo klasę, o tai rikškia kad korpusas apsaugo potenciometrą nuo vandens purslų, bet turėkite omenyje ne nuo tiesioginės vandens srovės.
Kam skirtas šis potenciometras?
Potenciometras valdo 0 – 10 V išėjimo signalą, jis gali būti prijungiamas prie EC ventiliatoriaus arba prie Senteros AC reguliatorių EVS, EVSS, MVS, MVSS. Šiuos potenciomertus galima naudoti su visais prietaisais kuriems reikalingas 0 - 10 V valdymo signalas, o tai gali būti ir relių moduliai ir dažnio keitikliai ir t.t.
Ką daro OFF padėtis?
Sukamasis rankenėlis turi OFF padėtį: pasukus jį iki galo prieš laikrodžio rodyklę, jis spragteli į OFF padėtį. Šioje padėtyje sausasis kontaktas yra atviras, o išėjimo reikšmė – 0 kΩ.
Potenciometras valdo 0 – 10 V išėjimo signalą, jis gali būti prijungiamas prie EC ventiliatoriaus arba prie Senteros AC reguliatorių EVS, EVSS, MVS, MVSS. Šiuos potenciomertus galima naudoti su visais prietaisais kuriems reikalingas 0 - 10 V valdymo signalas, o tai gali būti ir relių moduliai ir dažnio keitikliai ir t.t.
Ką daro OFF padėtis?
Sukamasis rankenėlis turi OFF padėtį: pasukus jį iki galo prieš laikrodžio rodyklę, jis spragteli į OFF padėtį. Šioje padėtyje sausasis kontaktas yra atviras, o išėjimo reikšmė – 0 kΩ.

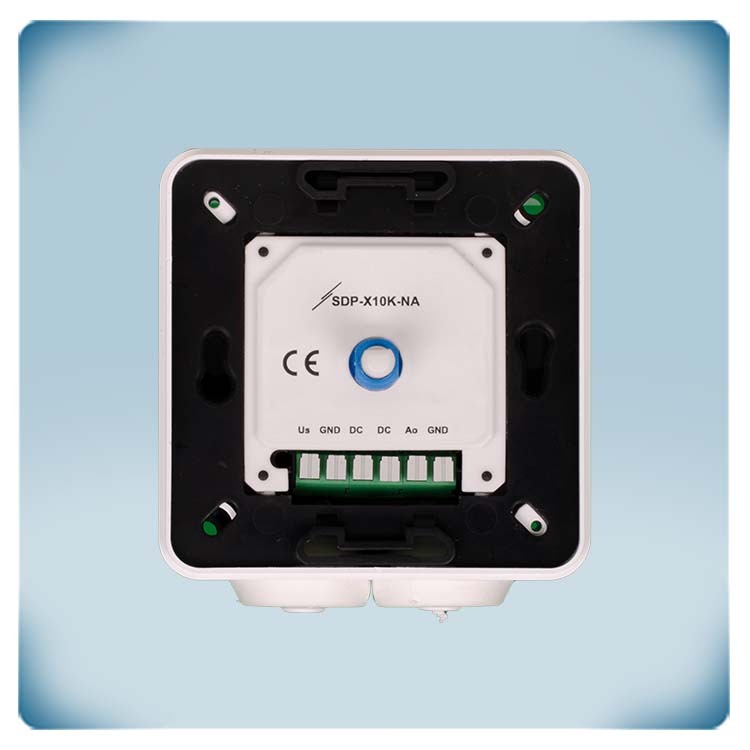

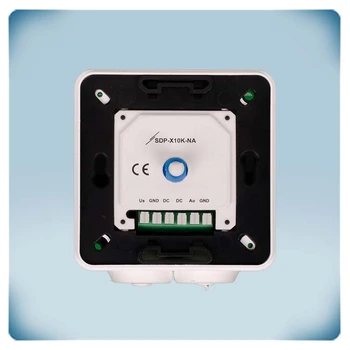

Kaip SDP-X10K-NA palengvina ir pagerina montavimą?
SDP-X10K-NA pasižymi itin paprastu montavimu, nes turi modulinį, be varžtų gnybtų bloką. Tai ne tik sutrumpina montavimo laiką, bet ir pagerina naudojimo patirtį, nes nereikia sukti varžtų. Spyruoklinė tvirtinimo technologija užtikrina patikimą kontaktą be būtinybės nuolat tikrinti ar priveržti laidus dėl vibracijos, temperatūros pokyčių ar laidininkų pažeidimų.
