10kOhm Potentiometer | potentialfreier Kontakt
Produktbeschreibung

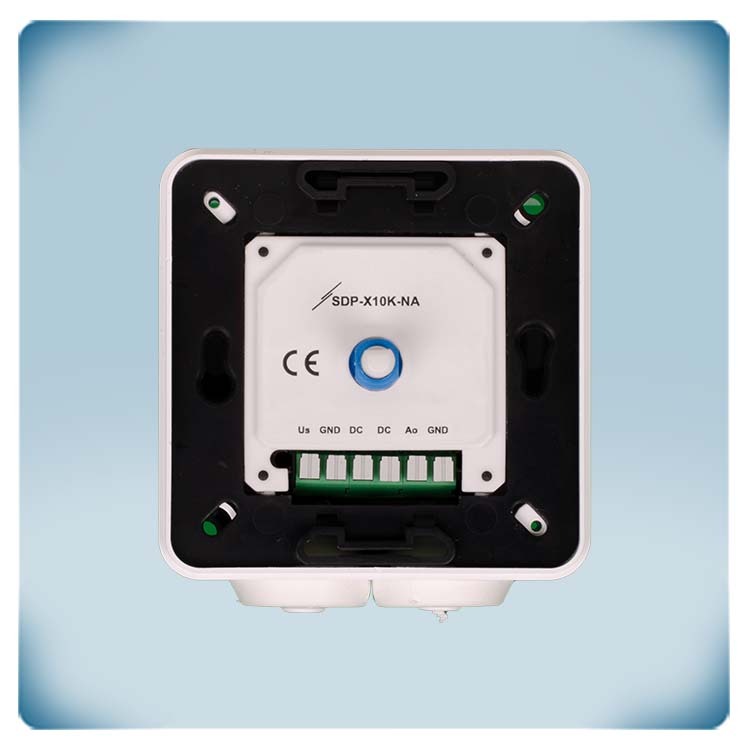

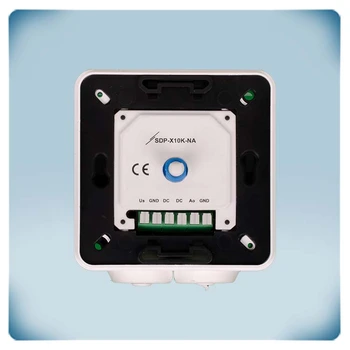

Dieser EC-Drehzahlsteller ist geeignet für die stufenlose Drehzahlregelung von Ventilatoren. Die Eingangsspannung liegt im Bereich von 0-24 VDC. Dieses Potentiometer hat einen einstellbaren Widerstandswert von 0-10 kΩ. Diese Ausgangsspannung kann über den Drehknopf eingestellt werden von 0V bis die Versorgungsspannung. Der 10kOhm Potentiometer verfügt über einen potentialfreien Kontakt für ferngesteuerte EIN/AUS Schaltung von z.B. einem Ventilator. Das Gerät ist geeignet für Unterputz- oder Aufputzmontage.
Zusätzliche Spezifikationen und Beschreibung
Wie funktioniert es?
Der Ausgangswert (0 - 10 KΩ) dieses Potentiometers kann über den Drehknopf eingestellt werden. Der Regelausgang kann EC-Ventilatoren oder Klappenantriebe direkt ansteuern. Er kann auch Drehzahlregler für AC Ventilatoren (Serie EVS oder MVS) oder Frequenzumrichter (Serie FI-E) fernbedienen.
So kann z.B. das Potentiometer im Wohnzimmer installiert werden, während sich der Ventilator-Drehzahlregler in einem nahe gelegenen Technikraum befindet.
Eingangsspannung
Dieses Potentiometer hat einen Ausgangswert von 0 - 10 kΩ. Es kann Versorgungsspannungen im Bereich von 0 bis 24 VDC verarbeiten.
Wenn z.B. eine Versorgungsspannung von 10 VDC an dieses Potentiometer angeschlossen wird, erzeugt es ein Steuersignal im Bereich von 0 - 10 Volt.
Potentialfreierkontakt Ausgang
Dieses Potentiometer hat einen potentialfreien Kontaktausgang. Dieser potentialfreie Kontaktausgang kann zur Steuerung eines externen Geräts (z.B. einer Klappe) oder zur Aktivierung oder Deaktivierung eines Motors verwendet werden. Wenn der Potentiometerknopf vollständig gegen den Uhrzeigersinn gedreht wird, ist der potentialfreie Kontakt offen. Wird der Potentiometerknopf im Uhrzeigersinn gedreht, wird der Kontakt geschlossen.
AUS-Stellung
Der Drehknopf hat eine OFF(AUS)-Stellung: Wenn der Drehknopf ganz gegen den Uhrzeigersinn gedreht wird, rastet er in der OFF-Stellung ein. In der OFF-Stellung ist der Trockenkontaktausgang offen und der Ausgangswert beträgt 0 KΩ.
Der Ausgangswert (0 - 10 KΩ) dieses Potentiometers kann über den Drehknopf eingestellt werden. Der Regelausgang kann EC-Ventilatoren oder Klappenantriebe direkt ansteuern. Er kann auch Drehzahlregler für AC Ventilatoren (Serie EVS oder MVS) oder Frequenzumrichter (Serie FI-E) fernbedienen.
So kann z.B. das Potentiometer im Wohnzimmer installiert werden, während sich der Ventilator-Drehzahlregler in einem nahe gelegenen Technikraum befindet.
Eingangsspannung
Dieses Potentiometer hat einen Ausgangswert von 0 - 10 kΩ. Es kann Versorgungsspannungen im Bereich von 0 bis 24 VDC verarbeiten.
Wenn z.B. eine Versorgungsspannung von 10 VDC an dieses Potentiometer angeschlossen wird, erzeugt es ein Steuersignal im Bereich von 0 - 10 Volt.
Potentialfreierkontakt Ausgang
Dieses Potentiometer hat einen potentialfreien Kontaktausgang. Dieser potentialfreie Kontaktausgang kann zur Steuerung eines externen Geräts (z.B. einer Klappe) oder zur Aktivierung oder Deaktivierung eines Motors verwendet werden. Wenn der Potentiometerknopf vollständig gegen den Uhrzeigersinn gedreht wird, ist der potentialfreie Kontakt offen. Wird der Potentiometerknopf im Uhrzeigersinn gedreht, wird der Kontakt geschlossen.
AUS-Stellung
Der Drehknopf hat eine OFF(AUS)-Stellung: Wenn der Drehknopf ganz gegen den Uhrzeigersinn gedreht wird, rastet er in der OFF-Stellung ein. In der OFF-Stellung ist der Trockenkontaktausgang offen und der Ausgangswert beträgt 0 KΩ.
