Технічні дані
Потенціометр 10К, вихід із сухим контактом, положення ВИМК.
Опис продукту
За допомогою цього потенціометра на 10 кОм ви можете безпосередньо керувати ЕС-вентиляторами. Якщо ви хочете керувати швидкістю АС двигуна, підключіть цей потенціометр до електронного регулятора швидкості вентилятора (EVS, MVS) або частотного перетворювача (FI-E). Цей потенціометр має регульований опір 0-10 кОм.
Пристрій не потребує спеціального джерела живлення, але вхідний сигнал повинен бути в діапазоні від 0 до 24 VDC. Більшість ЕС-вентиляторів, електронних регуляторів швидкості або частотних перетворювачів мають вихід з необхідною напругою. Залежно від положення регулятора, напруга зворотного зв'язку змінюється, регулюючи швидкість обертання вентилятора. Вихід з сухим контактом можна використовувати для дистанційного керування вентилятором або іншим обладнанням.
Бризкозахищений корпус дозволяє встановлювати регулятор як на поверхню (IP44), так і в стіну (IP54).
Додаткові характеристики та опис
Як це працює?
Вихідне значення (0-10 кОм) цього потенціометра можна налаштувати за допомогою поворотної ручки. Керуючий вихід може безпосередньо управляти ЕС-вентиляторами або приводами заслінок. Він також може дистанційно управляти контролерами швидкості обертання АС вентиляторів (серії EVS або MVS) або перетворювачами частоти (серія FI-E).
Наприклад, потенціометр можна встановити у вітальні, а регулятор швидкості обертання вентилятора – у технічному приміщенні поблизу.
Вхідна напруга
Цей потенціометр має вихідне значення 0-10 кОм. Він може працювати з напругою живлення від 0 до 24 VDC.
Наприклад, коли до цього потенціометра підключено напругу живлення 10 VDC, він генерує сигнал управління в діапазоні 0 - 10 Ст.
Вихід із сухим контактом
Цей потенціометр має вихід із сухим контактом. Цей вихід може використовуватися для управління зовнішнім пристроєм (наприклад, заслінкою) або для увімкнення/вимкнення двигуна. Коли ручка потенціометра повністю повернена проти годинникової стрілки, сухий контакт розімкнуто. При повороті ручки потенціометра за годинниковою стрілкою, контакт замикається.
Положення ВИМК.
Поворотна ручка знаходиться у положенні ВИМК: коли повністю повернена проти годинникової стрілки, вона клацає у положенні ВИМК. У положенні ВИМК. вихід сухого контакту розімкнуто, а значення виходу дорівнює 0 кОм.
Вихідне значення (0-10 кОм) цього потенціометра можна налаштувати за допомогою поворотної ручки. Керуючий вихід може безпосередньо управляти ЕС-вентиляторами або приводами заслінок. Він також може дистанційно управляти контролерами швидкості обертання АС вентиляторів (серії EVS або MVS) або перетворювачами частоти (серія FI-E).
Наприклад, потенціометр можна встановити у вітальні, а регулятор швидкості обертання вентилятора – у технічному приміщенні поблизу.
Вхідна напруга
Цей потенціометр має вихідне значення 0-10 кОм. Він може працювати з напругою живлення від 0 до 24 VDC.
Наприклад, коли до цього потенціометра підключено напругу живлення 10 VDC, він генерує сигнал управління в діапазоні 0 - 10 Ст.
Вихід із сухим контактом
Цей потенціометр має вихід із сухим контактом. Цей вихід може використовуватися для управління зовнішнім пристроєм (наприклад, заслінкою) або для увімкнення/вимкнення двигуна. Коли ручка потенціометра повністю повернена проти годинникової стрілки, сухий контакт розімкнуто. При повороті ручки потенціометра за годинниковою стрілкою, контакт замикається.
Положення ВИМК.
Поворотна ручка знаходиться у положенні ВИМК: коли повністю повернена проти годинникової стрілки, вона клацає у положенні ВИМК. У положенні ВИМК. вихід сухого контакту розімкнуто, а значення виходу дорівнює 0 кОм.

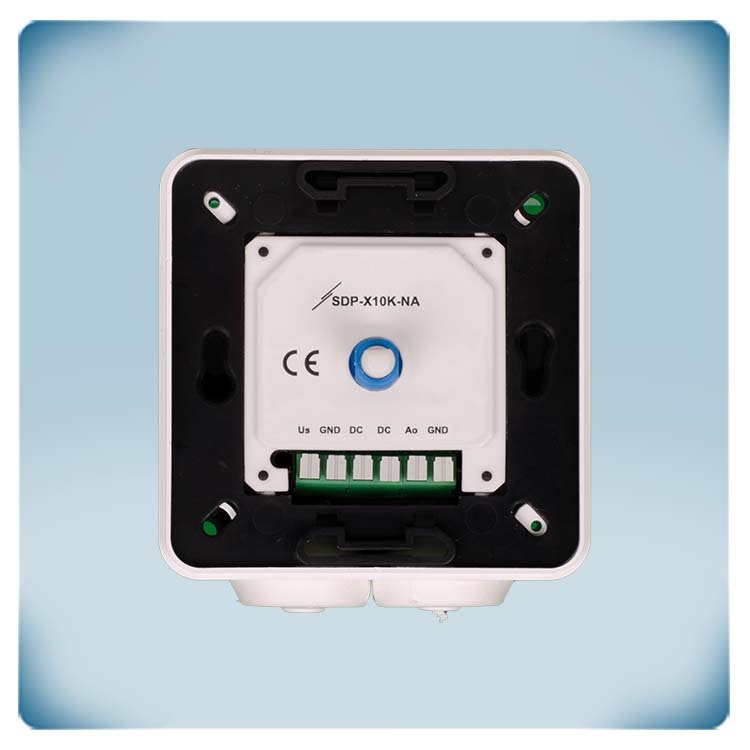

Простота встановлення
Серія SDP пропонує виняткову простоту встановлення завдяки модульній безгвинтовій клемній колодці з кроком 5 мм. Це не тільки скорочує час встановлення, але й підвищує зручність роботи користувача, усуваючи необхідність у закручуванні та викручуванні гвинтів. Безгвинтова технологія кріплення забезпечує надійне з'єднання без необхідності постійних перевірок або повторного затягування ослаблених проводів через збурення, температурні цикли або обриви жил.
Корпус 2-в-1
Потенціометри серії SDP придатні як для поверхневого, так і для прихованого монтажу, тобто їх можна встановлювати на будь-яку стіну - суцільну стіну, гіпсокартон або навіть дерев'яну панель. Монтажні отвори ідеально підходять до стандартних європейських настінних коробок, що використовуються для прихованого монтажу. Клас захисту - IP44 для прихованого монтажу та IP54 для накладного монтажу. Крім того, він дуже гарно виглядає і добре поєднується з будь-яким стилем інтер'єру.
Серія SDP пропонує виняткову простоту встановлення завдяки модульній безгвинтовій клемній колодці з кроком 5 мм. Це не тільки скорочує час встановлення, але й підвищує зручність роботи користувача, усуваючи необхідність у закручуванні та викручуванні гвинтів. Безгвинтова технологія кріплення забезпечує надійне з'єднання без необхідності постійних перевірок або повторного затягування ослаблених проводів через збурення, температурні цикли або обриви жил.
Корпус 2-в-1
Потенціометри серії SDP придатні як для поверхневого, так і для прихованого монтажу, тобто їх можна встановлювати на будь-яку стіну - суцільну стіну, гіпсокартон або навіть дерев'яну панель. Монтажні отвори ідеально підходять до стандартних європейських настінних коробок, що використовуються для прихованого монтажу. Клас захисту - IP44 для прихованого монтажу та IP54 для накладного монтажу. Крім того, він дуже гарно виглядає і добре поєднується з будь-яким стилем інтер'єру.
