Katalogový list
Potenciometr | bez polohy OFF | beznapěťový kontakt | 5-24 VDC
Popis výrobku

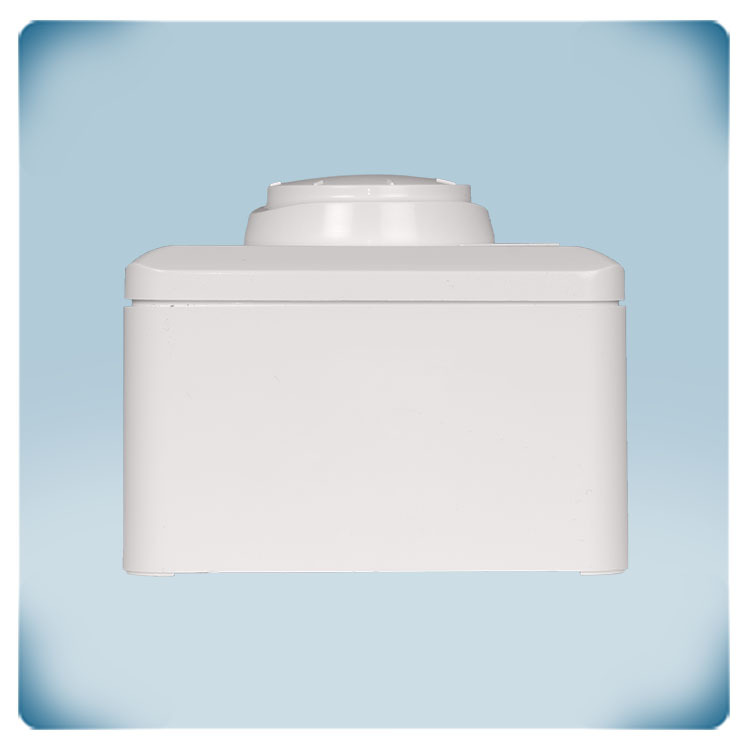

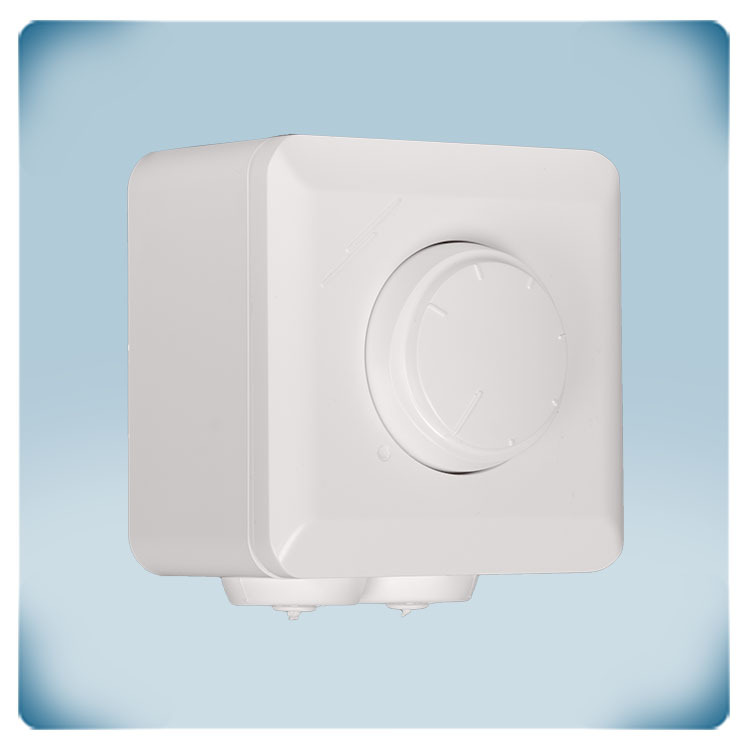

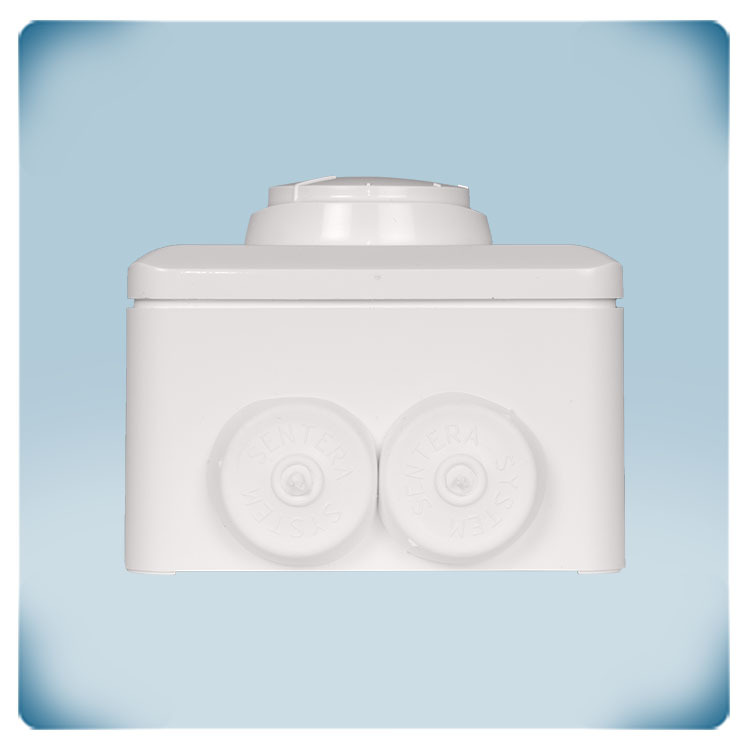

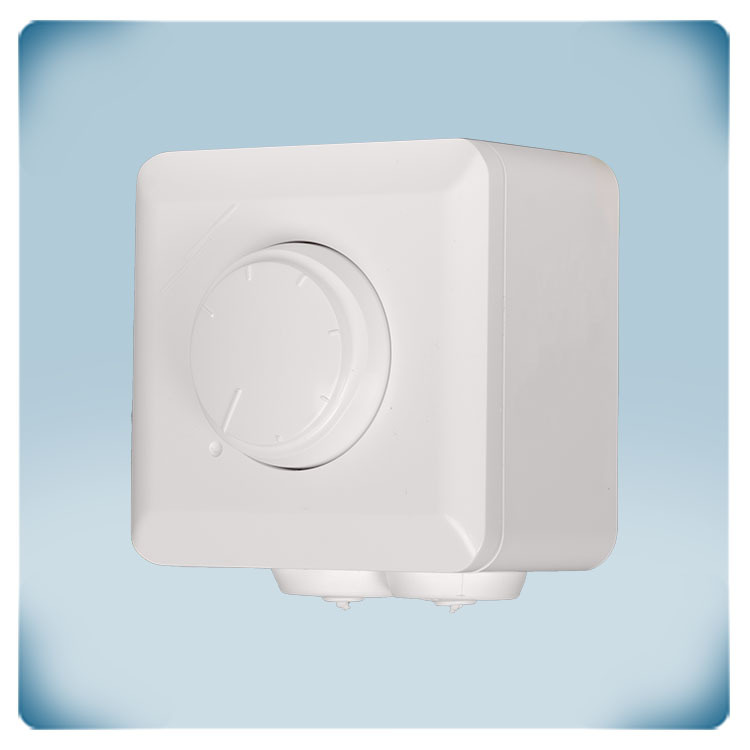

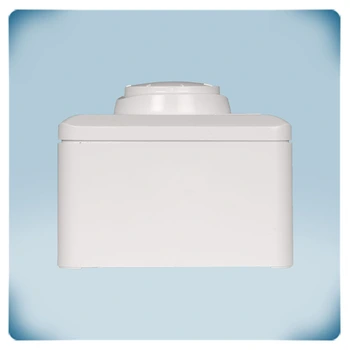

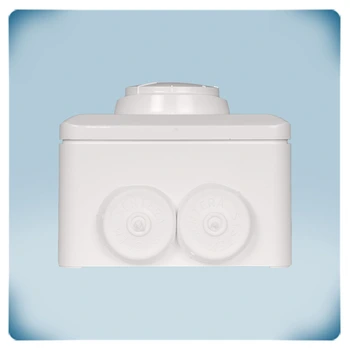

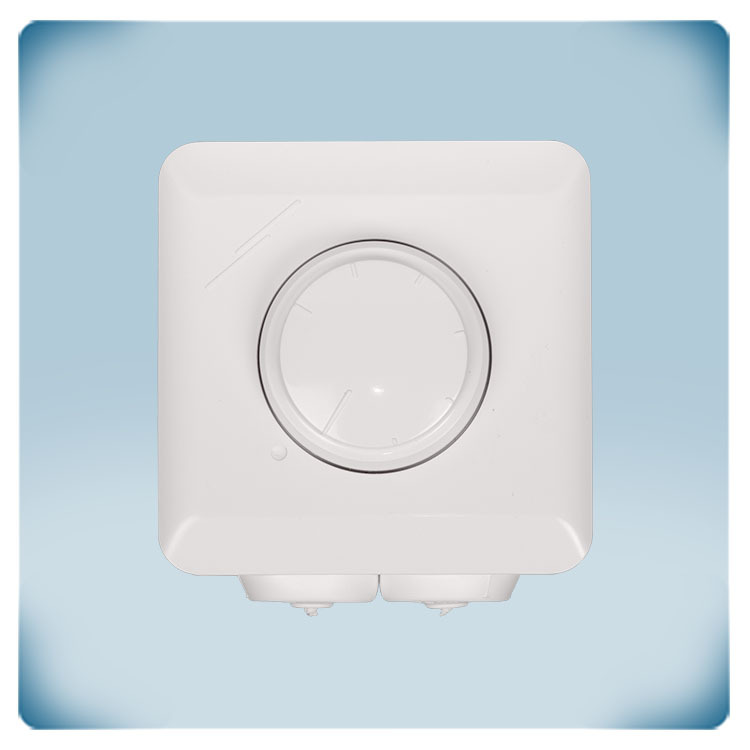

Potenciometr SDP-E0US-DC je univerzální zařízení pro přesné řízení ventilace.
Tento potenciometr s výstupem 0-10 V a beznapěťovým kontaktem obvykle ovládá EC ventilátory, pohony klapek nebo regulátory otáček AC ventilátorů. Napájecí napětí potenciometru musí být v rozsahu 5 - 24 V DC.
Plynulý výstupní signál lze nastavit pomocí otočného knoflíku. Tento otočný knoflík nemá polohu OFF, což zabraňuje nechtěnému vypnutí systému. Pokud je knoflík nastaven zcela proti směru hodinových ručiček, bude řídicí signál na minimální úrovni. Minimální i maximální výstupní úroveň lze nastavit v rozsahu 0 - 100% napájecího napětí. To umožňuje inverzní nastavení řídicího výstupu (minimum - maximum nebo maximum - minimum). Mezi hodnotami určenými trimry je vždy 20% minimálního regulačního rozsahu. Když je otočný knoflík v minimální poloze (zcela proti směru hodinových ručiček), je výstup s beznapěťovým kontaktem otevřený.
Beznapěťový kontakt umožňuje snadné dálkové zapínání a vypínání. Kryt odolný proti stříkající vodě umožňuje vestavnou montáž (IP44) nebo povrchovou montáž (IP54).
Doplňující specifikace a popis
Jak funguje potenciometr?
Tento potenciometr generuje analogový výstup nebo řídicí signál pro ovládání dalších zařízení, jako je EC ventilátor nebo regulátor otáček ventilátoru. Řídicí signál (výstup potenciometru) se zvyšuje nebo snižuje podle polohy otočného knoflíku. Tento řídicí signál může přímo ovládat EC ventilátory nebo pohony klapek. Může také dálkově ovládat regulátory otáček AC ventilátorů (řada EVS nebo MVS) nebo frekvenční měniče (řada FI-E).
Např. potenciometr může být instalován v obývacím pokoji, zatímco regulátor otáček ventilátoru je umístěn v technické místnosti nebo v elektrickém rozvaděči.
Nastavitelná minimální a maximální úroveň
U některých aplikací je žádoucí nastavit dolní a horní mez řídicího signálu. Některé EC motory nebo pohony klapek nezvládají příliš nízké řídicí signály. Nízkou mez řídicího signálu lze nastavit pomocí vestavěného trimru. Někdy je ventilátor naddimenzovaný. V takovém případě lze horní mez řídicího signálu snížit pomocí trimru Max. Tím se omezí maximální otáčky ventilátoru.
Jaké jsou limity řídicího signálu?

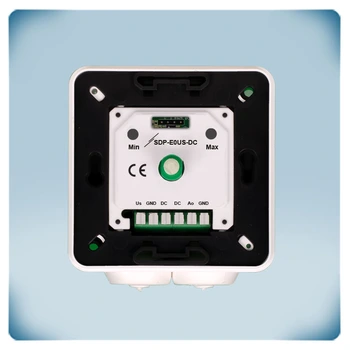

Vysokou a nízkou úroveň lze nastavit pomocí dvou trimrů. Minimální i maximální výstupní úroveň lze nastavit v rozsahu 0 - 100 % napájecího napětí. Napájecí napětí musí být v rozsahu 5 - 24 V DC. To umožňuje inverzní řízení výstupu. Pokud je minimální výstupní úroveň nastavena níže než maximální výstupní úroveň, bude potenciometr pracovat od minima do maxima. Toto je výchozí tovární nastavení. Pokud je minimální výstupní úroveň nastavena výše než maximální výstupní úroveň, bude potenciometr pracovat od maxima k minimu. Mezi hodnotami určenými trimry je vždy minimální rozsah regulace 20 %.
Bez polohy VYPNUTO
V některých případech je z technického nebo právního hlediska nutné zajistit minimální přívod vzduchu za všech okolností. Protože tento potenciometr nemá polohu OFF, řídicí signál nikdy nedosáhne hodnoty 0 V. I když je otočný knoflík v minimální poloze (otočený proti směru hodinových ručiček), řídicí signál bude mít minimální hodnotu. Tuto nízkou úroveň lze nastavit pomocí vestavěného trimru.
Výstup s beznapěťovým kontaktem
Výstup s beznapěťovým kontaktem lze použít k ovládání externího zařízení. Když je otočný knoflík v minimální poloze, je výstup beznapěťového kontaktu rozepnutý. Když je otočný knoflík otočen ve směru hodinových ručiček, výstup beznapěťového kontaktu je sepnutý.
