Potentiomètre CVC | sortie contact sec | 5-24 VCC

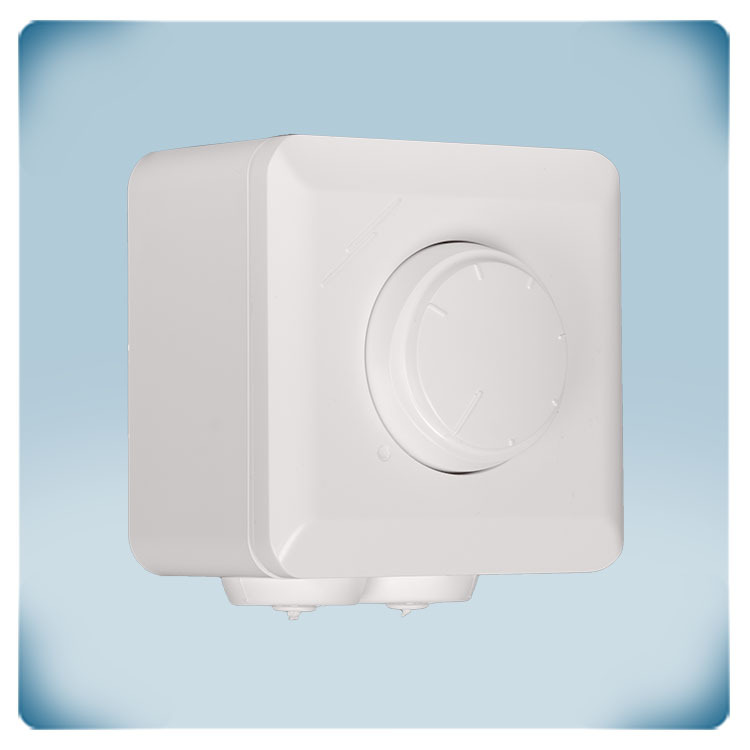

Description du produit
Potentiomètre pour contrôler les ventilateurs EC ou les actionneurs de registre. Il peut également contrôler à distance les variateurs de vitesse AC ou les convertisseurs de fréquence. La tension d'alimentation doit être comprise entre 3 et 15 VDC. Le signal de sortie variable en continu peut être réglé via un bouton rotatif. Ce bouton rotatif n'a pas de position d'arrêt. Lorsque le bouton rotatif est tourné complètement dans le sens inverse des aiguilles d'une montre, le signal de commande sera au niveau minimum. Les niveaux haut et bas sont réglables via deux potentiomètres : niveau bas entre 10 et 70 % et niveau haut entre 30 et 100 %. La sortie contact sec est ouverte lorsque le bouton rotatif est en position minimum (complètement dans le sens inverse des aiguilles d'une montre). Le boîtier étanche aux éclaboussures permet un montage encastré (IP44) ou un montage en surface (IP54).
Spécifications et descriptions supplémentaires
Potentiomètre CVC
Ce potentiomètre génère une sortie analogique ou un signal de commande pour contrôler d'autres appareils comme un ventilateur EC ou un variateur de vitesse. Le signal de commande (sortie du potentiomètre) augmente ou diminue selon la position du bouton rotatif. Ce signal de commande peut contrôler directement les ventilateurs EC ou les actionneurs de registre. Il peut également contrôler à distance les variateurs de vitesse AC (séries EVS ou MVS) ou les convertisseurs de fréquence (séries FI-E). Par exemple: le potentiomètre peut être installé dans le séjour tandis que le variateur de vitesse est situé dans un local technique ou une armoire électrique.
Niveau minimum et maximum réglable
Pour certaines applications, il est souhaitable d'ajuster la limite basse et la limite haute du signal de commande. Certains moteurs EC ou actionneurs de registre ne peuvent pas gérer des signaux de commande trop faibles. La limite inférieure du signal de commande peut être ajustée via un potentiomètre intégré. Parfois, un ventilateur est surdimensionné. Dans ce cas, la limite supérieure du signal de commande peut être réduite via le trimmer maximum. Cela limitera la vitesse maximale du ventilateur.
Quelles sont les limites du signal de commande ?

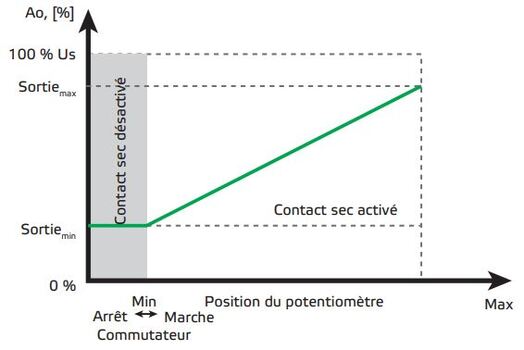

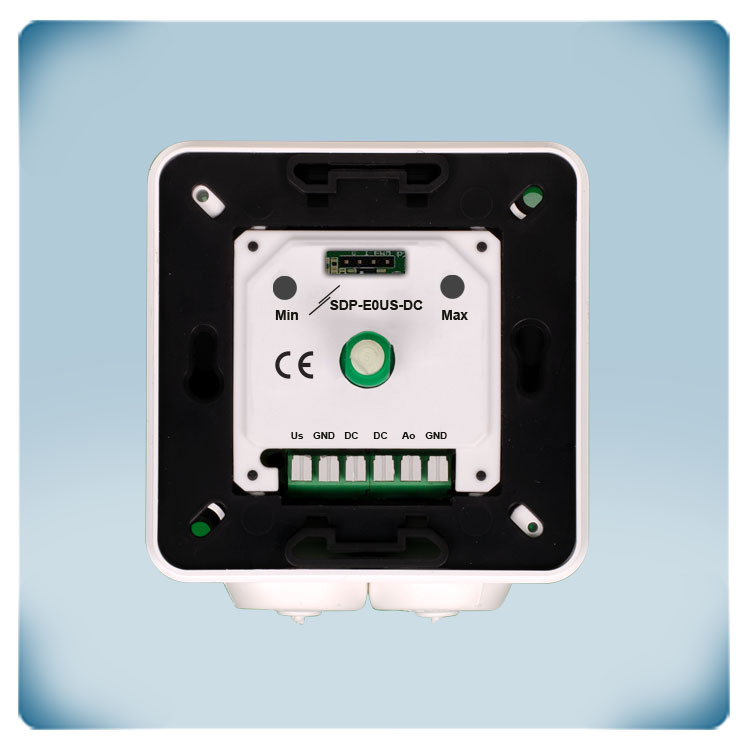

Les niveaux haut et bas sont réglables via deux potentiomètres. Les niveaux de sortie minimum et maximum peuvent être réglés dans la plage de 0 à 100 % de la tension fournie. La tension fournie doit être comprise entre 5 et 24 VDC. Cela permet d'inverser la fonctionnalité. Si le niveau de sortie minimum est réglé plus bas que le niveau de sortie maximum, le potentiomètre fonctionnera du minimum au maximum. Il s'agit du réglage d'usine par défaut. Si le niveau de sortie minimum est réglé plus haut que le niveau de sortie maximum, le potentiomètre fonctionnera du maximum au minimum. Il y a toujours une plage de contrôle minimum de 20 % entre les valeurs déterminées par les potentiomètres.
Pas de position d'arrêt
Dans certains cas, il est techniquement ou légalement requis d'assurer une alimentation en air minimale en toutes circonstances. Comme ce potentiomètre n'a pas de position d'arrêt, le signal de commande n'atteindra jamais 0 V. Même lorsque le bouton rotatif est en position minimum (tourné dans le sens inverse des aiguilles d'une montre), le signal de commande sera à la valeur minimum. Ce niveau bas peut être réglé via le potentiomètre intégré.
Sortie contact sec
La sortie contact sec peut être utilisée pour contrôler un appareil externe. Lorsque le bouton rotatif est en position minimum, la sortie contact sec est ouverte. Lorsque le bouton rotatif est tourné dans le sens des aiguilles d'une montre, la sortie de contact sec est fermée.
