HVAC Potansiyometresi | Kuru kontak çıkışı | 5-24 VDC besleme
Ürün açıklaması
SDP-E0US-DC Potansiyometresi
SDP-E0US-DC, havalandırma sistemlerinin hassas kontrolü için tasarlanmış bir potansiyometredir. 5-24 VDC besleme voltajı ile çalışır ve EC fanlar, damper aktüatörleri ve frekans invertörleri gibi çeşitli cihazları kontrol eder.
Temel Özellikler
Değişken Kontrol: Döner düğme, kazara kapanmaları önlemek için bir KAPALI (OFF) konumu olmadan sürekli ve değişken kontrol sağlar.
Kuru Kontak: Entegre kuru kontak, harici ekipmanların kolayca uzaktan açılıp kapatılmasına olanak tanır.
Özelleştirilebilir Aralık: Dahili düzelticiler ile yüksek ve düşük sinyal seviyeleri ayarlanabilir ve esnek kontrol için çıkış sinyali tersine çevrilebilir.
Dayanıklılık: Sıçramaya dayanıklı bir muhafazaya sahiptir ve gömme (IP44) veya yüzey montajı (IP54) şeklinde monte edilebilir.
Ek özellikler ve açıklama
Potansiyometre hangi cihazları ve sistemleri kontrol edebilir?
Bu HVAC potansiyometresi, EC fan veya fan hız kontrol cihazı gibi diğer cihazları kontrol etmek için bir analog çıkış ya da kontrol sinyali üretir. Kontrol sinyali (potansiyometre çıkışı), döner düğmenin konumuna göre artar veya azalır. Bu kontrol sinyali doğrudan EC fanları veya damper aktüatörlerini kontrol edebilir. Ayrıca AC fan hız kontrol cihazlarını (örneğin Sentera’nın EVS veya MVS serisi) veya frekans invertörlerini (FI-E serisi) uzaktan kontrol edebilir.
Örneğin, fan hız kontrol cihazı teknik kontrol odasında veya elektrik panosunda iken, bu potansiyometre oturma odasına yerleştirilebilir.
Kontrol sinyalinin minimum ve maksimum seviyeleri nasıl ayarlanır?
Bazı uygulamalarda kontrol sinyalinin düşük ve yüksek limitlerinin ayarlanması istenir. Bazı EC motorları veya damper aktüatörleri de çok düşük kontrol sinyallerini işleyemez. Kontrol sinyalinin düşük limiti, dahili bir minimum ayarlama trimmerı aracılığıyla ayarlanabilir. Bazen bir fan gereğinden fazla büyüklükte olabilir. Bu durumda, kontrol sinyalinin yüksek limiti maksimum ayarlama trimmerı aracılığıyla azaltılabilir. Bu da maksimum fan hızını sınırlar.
Çıkış modu nasıl seçilir?

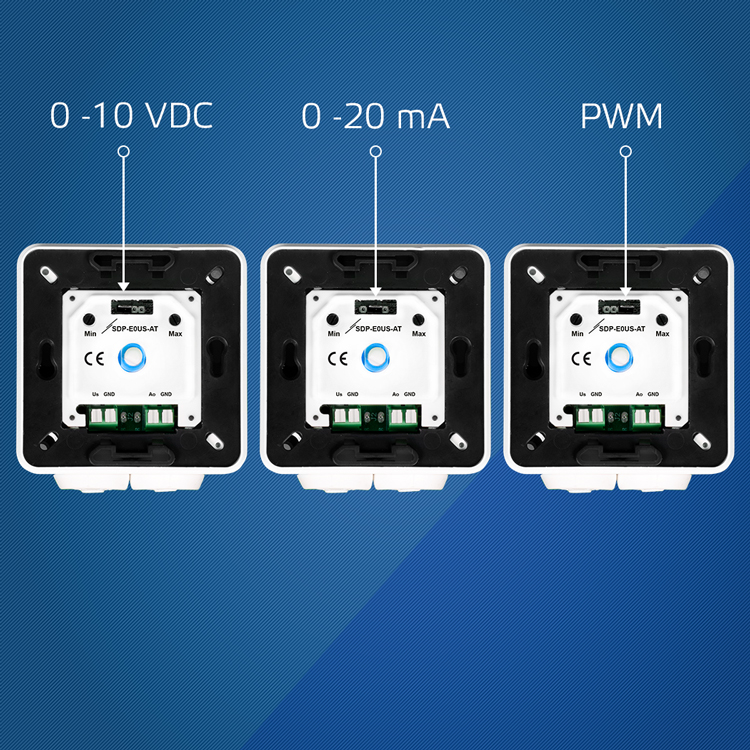

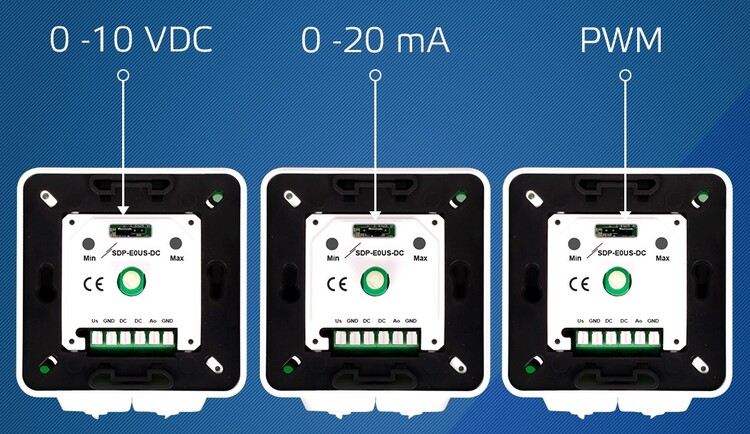

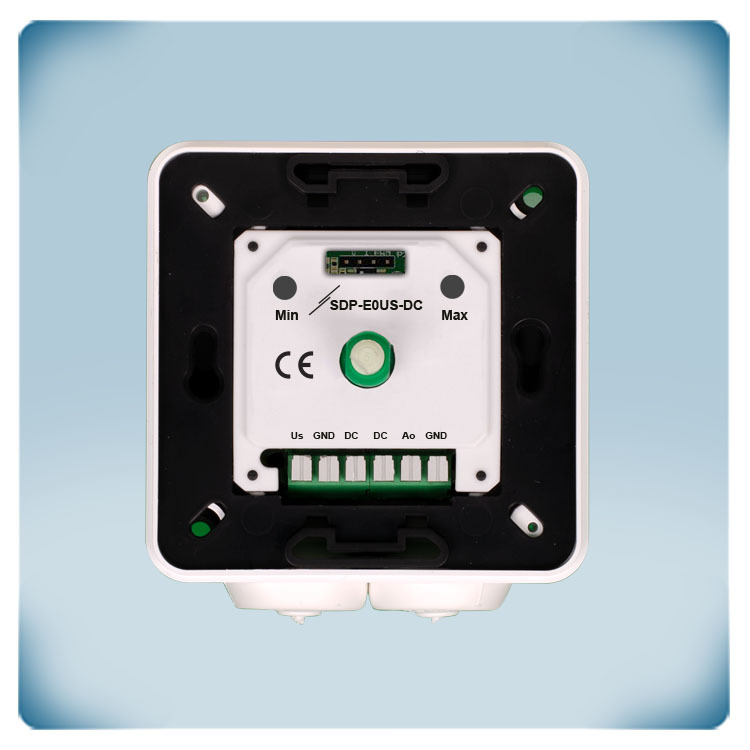

Çıkış modu, başlık pimlerine yerleştirilen bir jumper kullanılarak manuel olarak seçilir. Eğer pimlere 1 ve 2'ye takılırsa, çıkış modu gerilimdir; eğer pimler 2 ve 3'e takılırsa, çıkış modu akımdır; eğer pimler 3 ve 4'e takılırsa, çıkış modu PWM’dir.
Kontrol sinyalinin sınırları nasıl belirlenir ve nasıl tersine çevrilir?
Yüksek ve düşük seviyeler iki ayar düğmesi aracılığıyla ayarlanabilir. Hem minimum hem de maksimum çıkış seviyesi, besleme geriliminin % 0-100'ü aralığında ayarlanabilir. Besleme gerilimi 5 - 24 VDC aralığında olmalıdır. Bu da, kontrol çıkışını tersine çevirmeyi mümkün kılar. Minimum çıkış seviyesi, maksimum çıkış seviyesinden daha düşük ayarlanırsa, potansiyometre minimumdan maksimuma çalışır. Bu, varsayılan fabrika ayarıdır. Minimum çıkış seviyesi, maksimum çıkış seviyesinden daha yüksek ayarlanırsa, potansiyometre maksimumdan minimuma çalışır. Örneğin, minimum ayarınız besleme geriliminin (Us) % 20’si ve maksimum ayarınız besleme geriliminin % 80’i ise, minimumdan maksimuma kadar kontrol edersiniz. Bu durumda, besleme geriliminin % 20 - 80'i aralığında kontrol edersiniz. Ancak minimum ayar % 80 Us ve maksimum ayar % 40 ise, maksimumdan minimuma doğru kontrol edersiniz. Ayar düğmeleri tarafından belirlenen değerler arasında her zaman % 20 minimum kontrol aralığı vardır.
KAPALI (OFF) konumu olmaması ne anlama gelir?
Bazı durumlarda, teknik olarak veya yasal olarak her durumda minimum hava akışı sağlanması gereklidir. Bu potansiyometrenin bir KAPALI konumu olmadığı için kontrol sinyali hiçbir zaman 0 V’a ulaşmaz. Döner düğme minimum konumda olsa bile (saat yönünün tersine çevrildiğinde), kontrol sinyali minimum değerdedir. Bu düşük seviye, dahili ayar düğmesi aracılığıyla ayarlanabilir.
Kuru kontak çıkışı ne işe yarar?
Kuru kontak çıkışı bir dış cihazı kontrol etmek için kullanılabilir. Döner düğme mininum konumundayken, kuru kontak çıkışı açıktır. Döner düğme saat yönünde döndürüldüğünde, kuru kontak çıkışı kapanır.
Kuru kontak çıkışı bir dış cihazı kontrol etmek için kullanılabilir. Döner düğme mininum konumundayken, kuru kontak çıkışı açıktır. Döner düğme saat yönünde döndürüldüğünde, kuru kontak çıkışı kapanır.
