HVAC potentiometer | met droogcontactuitgang | 5–24 VDC
Productbeschrijving
De SDP-E0US-DC is een veelzijdige potentiometer voor een nauwkeurige ventilatieregeling.
De potentiometer is voorzien van een draaiknop voor een traploze regeling zonder UIT-stand, waardoor onbedoeld uitschakelen wordt voorkomen.
Een geïntegreerd droogcontact maakt eenvoudige bediening op afstand mogelijk. De uitgang van het apparaat kan worden aangepast met interne trimmers en de signaalrichting kan worden omgekeerd met behulp van de omkeerbare uitgangsfunctie. De voedingsspanning moet tussen 5 en 24 VDC liggen.
Het apparaat is duurzaam, heeft een spatwaterdichte behuizing en is geschikt voor zowel inbouw- (IP44) als opbouwmontage (IP54).
Aanvullende specificaties en beschrijvingen
Wat regelt deze potentiometer?
Deze potentiometer genereert een analoog uitgangssignaal of regelsignaal om andere apparaten te regelen, zoals een EC-ventilator of een ventilatorsnelheidsregelaar. Het regelsignaal (uitgangssignaal van de potentiometer) neemt toe of af naargelang de stand van de draaiknop. Dit regelsignaal kan EC-ventilatoren of klepactuatoren rechtstreeks regelen. Het kan ook op afstand AC-ventilatorsnelheidsregelaars (zoals de EVS- of MVS-reeks van Sentera) of frequentieomvormers (FI-E-reeks) regelen. Deze potentiometer kan bijvoorbeeld in de woonkamer worden geïnstalleerd, terwijl de ventilatorsnelheidsregelaar in een technische ruimte of een elektriciteitskast kan worden geplaatst.
Waarom de grenzen van het regelsignaal aanpassen?
Voor sommige toepassingen is het wenselijk om de onder- en bovengrens van het regelsignaal aan te passen. Sommige EC-motoren of klepactuatoren kunnen geen regelsignalen verwerken die te laag zijn. De ondergrens van het regelsignaal kan worden aangepast via een ingebouwde minimum afsteltrimmer. Soms is een ventilator overgedimensioneerd. In dat geval kan de bovengrens van het regelsignaal worden verlaagd via de maximum afsteltrimmer. Dit beperkt de maximale ventilatorsnelheid.

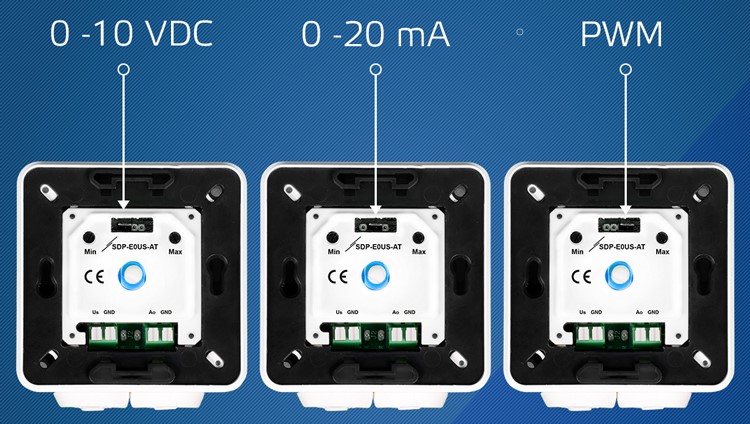

Hoe wordt de uitvoermodus geselecteerd?
De uitvoermodus wordt handmatig geselecteerd met behulp van een jumper die op de headerpinnen wordt geplaatst. Als jumper op pinnen 1 en 2 wordt geplaatst, is de uitvoermodus spanning; op pinnen 2 en 3, is het stroom; op pinnen 3 en 4, is het PWM. Aanpassing van besturingssignalen
Wat zijn de grenzen van het regelsignaal?
De hoge en lage niveaus zijn instelbaar via twee trimmers. Zowel het minimale als het maximale uitgangsniveau kan worden ingesteld in het bereik van 0–100% van de voedingsspanning. De voedingsspanning moet tussen 5 en 24 VDC liggen. Hierdoor is het mogelijk om de besturingsuitgang om te keren. Als het minimale uitgangsniveau lager ingesteld is dan het maximale uitgangsniveau, werkt de potentiometer van minimaal naar maximaal. Dit is de standaard fabrieksinstelling. Als het minimale uitgangsniveau hoger ingesteld is dan het maximale uitgangsniveau, werkt de potentiometer van maximaal naar minimaal. Als het minimum bijvoorbeeld ingesteld is op 20% van de voedingsspanning (Us) en het maximum is ingesteld op 80% van de voedingsspanning, wordt er van minimaal naar maximaal geregeld, binnen 20–80% van de voedingsspanning (Us). Als de minimale instelling echter 80% en de maximale instelling 40% van Us is, wordt er van maximaal naar minimaal geregeld. Er is altijd een minimaal regelbereik van 20% tussen de waarden die door de trimmers zijn ingesteld.
In sommige gevallen is het technisch of wettelijk vereist om onder alle omstandigheden een minimale luchttoevoer te garanderen. Deze potentiometer heeft geen UIT-stand, waardoor het stuursignaal nooit 0 V zal zijn. Zelfs wanneer de draaiknop op de minimale stand staat (tegen de klok in gedraaid), zal het stuursignaal op de minimale waarde staan. Dit lage niveau kan worden aangepast via de ingebouwde trimmer.
Hoe werkt de droogcontactuitgang?
De droogcontactuitgang kan worden gebruikt om een extern apparaat aan te sturen. Wanneer de draaiknop in de minimale stand staat (tegen de klok), is de droogcontactuitgang open. Wanneer de draaiknop met de klok mee wordt gedraaid, is de droogcontactuitgang gesloten.
∞ Wat is een stuursignaal?
