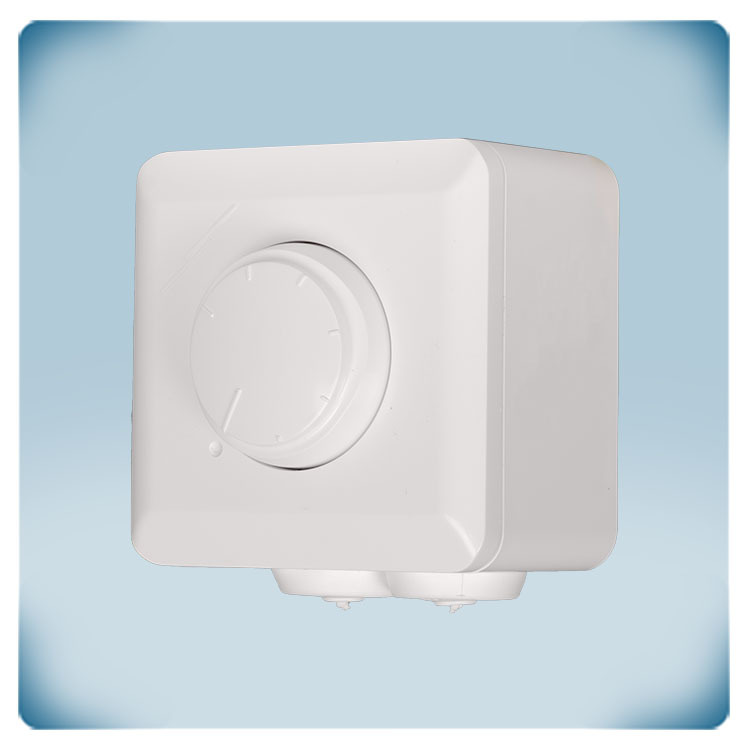

.webp "EC ventiliatorių potenciometras su sausu kontaktu")

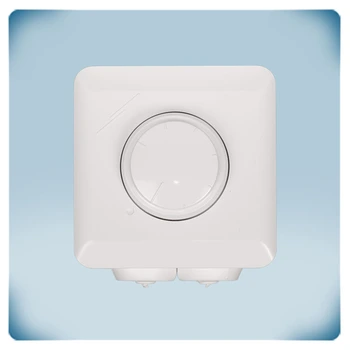

.webp "Potenciometro su sausu kontaktu IP54 korpusas")

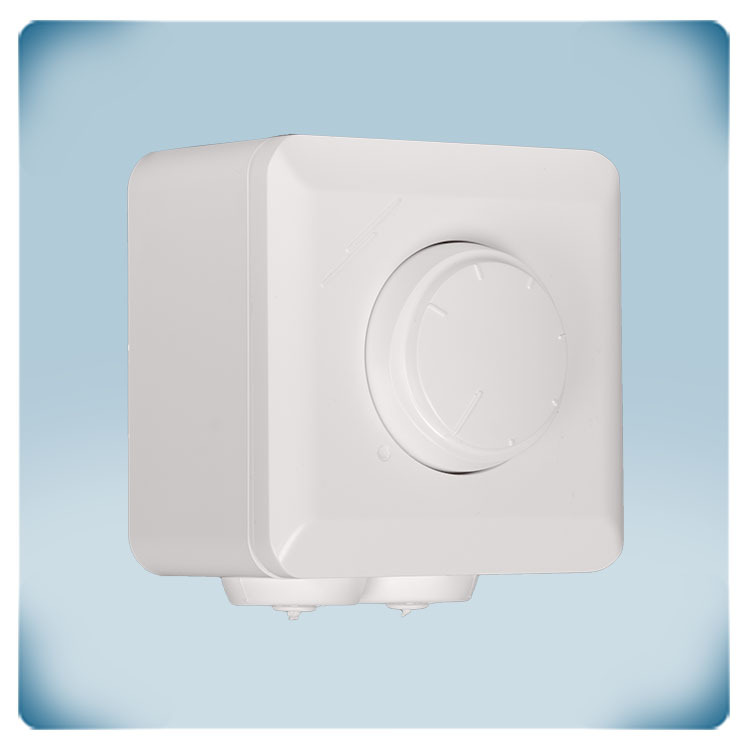

.webp "Potenciometro su sausu kontaktu graduota rankenėlė")

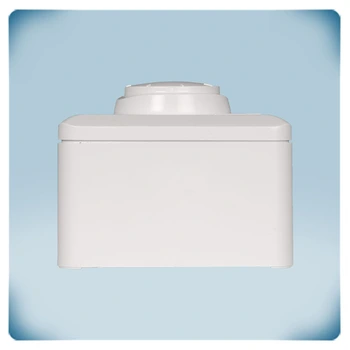

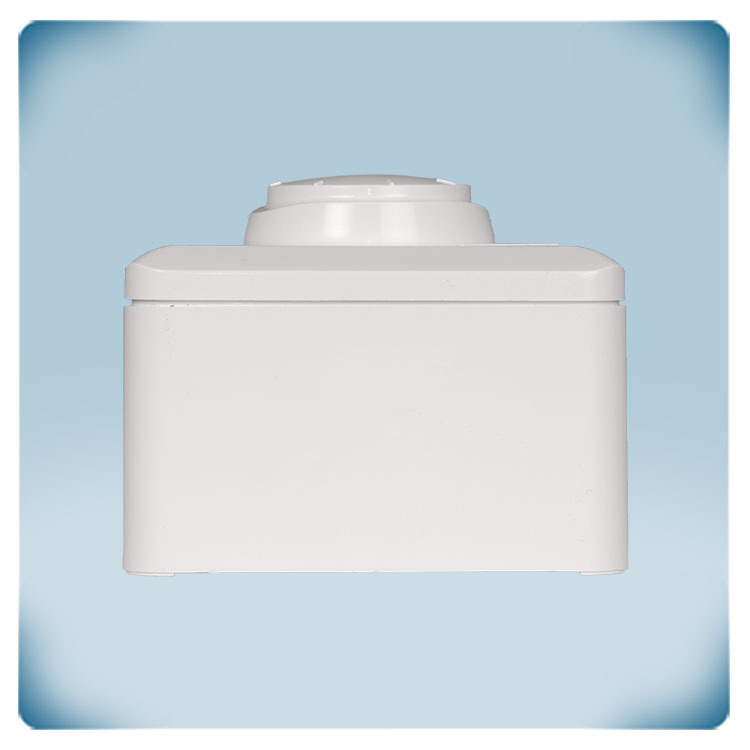

.webp "Potenciometro su sausu kontaktu korpuso sandarikliai")

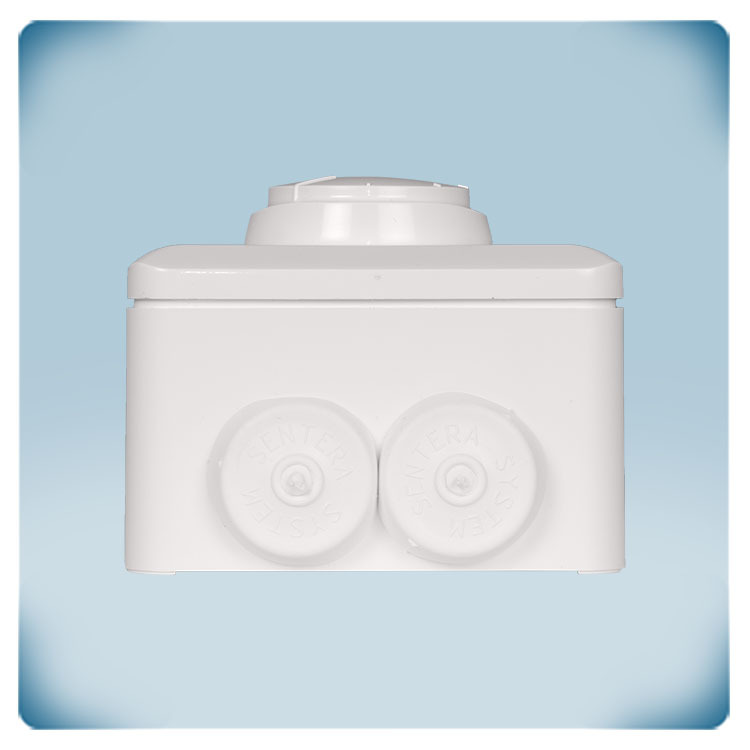

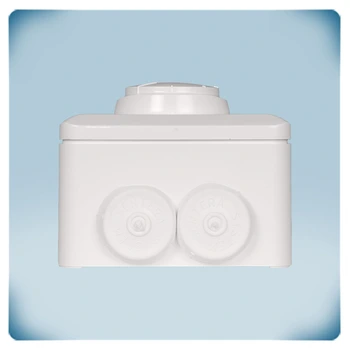

.webp "Patogus potenciometro išėjimo valdymas")

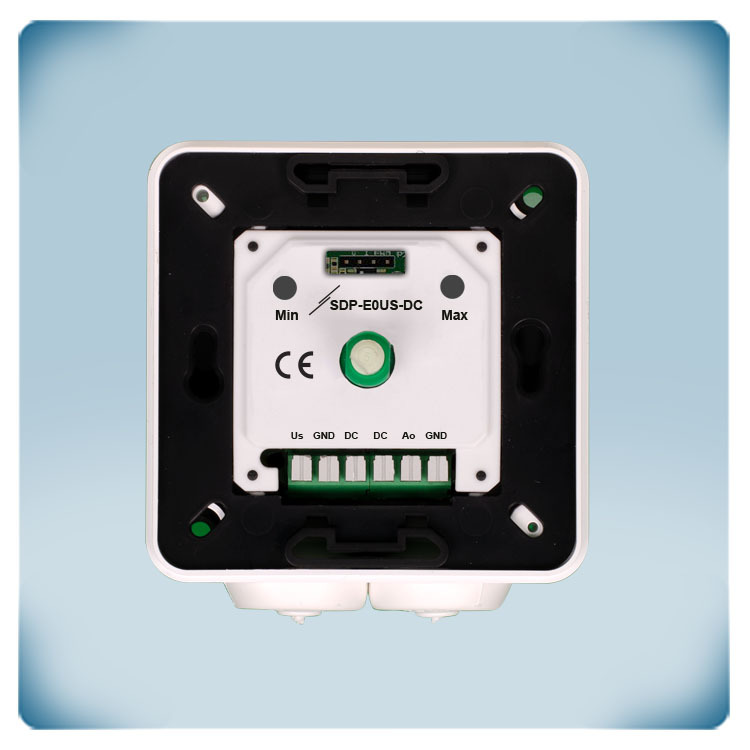

.webp "Potenciometro su sausu kontaktu pajungimas")
CE deklaracija
Potenciometras | sausas kontaktas | be OFF padėties | 5-24 VDC
Produkto aprašymas
Potenciometras su sauso kontakto išėjimu. Potenciometro 0–10 voltų išėjimas paprastai valdo EC ventiliatorius, sklendės pavaras arba AC ventiliatoriaus greičio reguliatorius.
Potenciometro maitinimo įtampa 5–24 VDC diapazone. Išėjimo signalą galima nustatyti sukamąja rankenėle. Ši sukamoji rankenėlė neturi išjungimo padėties. Kai sukamoji rankenėlė pasukama iki galo prieš laikrodžio rodyklę, valdymo signalas bus minimalus. Tiek minimalų, tiek maksimalų išėjimo lygį galima reguliuoti nuo 0 iki 100 % tiekiamos įtampos. Tai leidžia keisti išėjimo signalo valdymą nuo minimumo iki maksimumo arba nuo maksimumo iki minimumo. Minimalus valdymo diapazonas tarp trimerių nustatytų verčių visada yra 20 %. Sauso kontakto išėjimas yra atidarytas, kai sukamoji rankenėlė yra minimalioje padėtyje (prieš laikrodžio rodyklę).

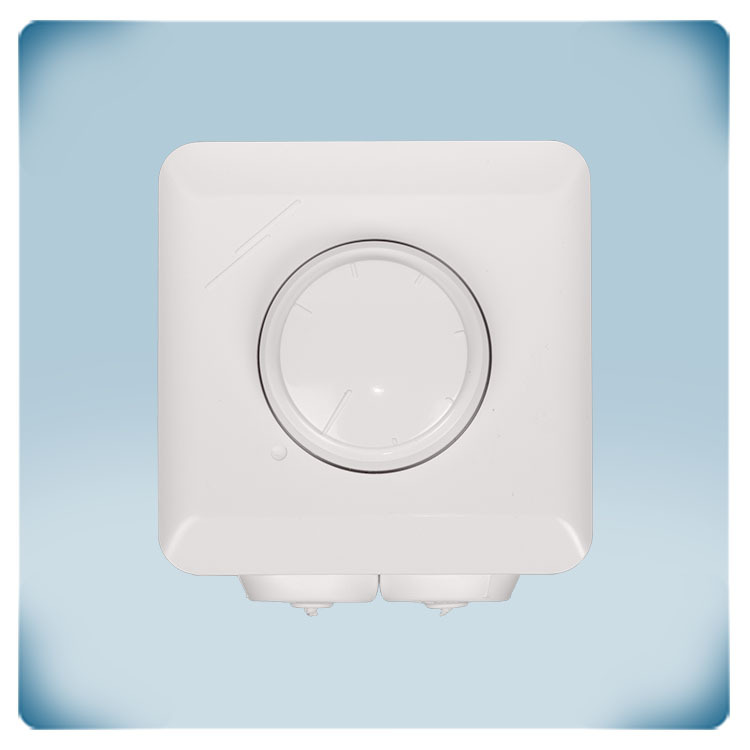

Potenciometro korpusas apsaugo nuo purslų, dulkių korpusas tinkamas potinkiniam (IP44) ir virštinkiniam (IP54) montavimui.
Papildomos specifikacijos ir aprašymas
Kaip parenkamas išėjimo režimas?
Išėjimo režimas parenkamas rankiniu būdu, naudojant trumpiklį (jumperį), kuris uždedamas ant kontaktų. Jei trumpiklis uždėtas ant 1 ir 2 kontaktų – išėjimas yra įtampos (voltage). Jei ant 2 ir 3 kontaktų – srovės (current). Jei prijungta prie 3 ir 4 kontaktų – PWM režimas.
Išėjimo režimas parenkamas rankiniu būdu, naudojant trumpiklį (jumperį), kuris uždedamas ant kontaktų. Jei trumpiklis uždėtas ant 1 ir 2 kontaktų – išėjimas yra įtampos (voltage). Jei ant 2 ir 3 kontaktų – srovės (current). Jei prijungta prie 3 ir 4 kontaktų – PWM režimas.
Kodėl reikia reguliuoti valdymo signalo ribas?
Kai kuriose sistemose pageidautina reguliuoti apatinę ir viršutinę valdymo signalo ribas. Kai kurie EC varikliai ar sklendžių pavaros negali tinkamai veikti esant per žemam valdymo signalui. Apatinė signalo riba gali būti nustatoma integruotu minimalaus nustatymo trimeriu. Kartais ventiliatorius būna per didelės galios. Tokiu atveju viršutinę valdymo signalo ribą galima sumažinti naudojant maksimalaus nustatymo trimerį. Tai apribos maksimalų ventiliatoriaus greitį.
Kai kuriose sistemose pageidautina reguliuoti apatinę ir viršutinę valdymo signalo ribas. Kai kurie EC varikliai ar sklendžių pavaros negali tinkamai veikti esant per žemam valdymo signalui. Apatinė signalo riba gali būti nustatoma integruotu minimalaus nustatymo trimeriu. Kartais ventiliatorius būna per didelės galios. Tokiu atveju viršutinę valdymo signalo ribą galima sumažinti naudojant maksimalaus nustatymo trimerį. Tai apribos maksimalų ventiliatoriaus greitį.
Ką valdo šis potenciometras?
Šis potenciometras generuoja analoginį išėjimo arba valdymo signalą, skirtą valdyti kitus įrenginius, tokius kaip EC ventiliatorius ar ventiliatoriaus greičio valdiklis. Valdymo signalas (potenciometro išėjimas) didėja arba mažėja priklausomai nuo sukamiosios rankenėlės padėties. Šis signalas gali tiesiogiai valdyti EC ventiliatorius ar sklendžių pavaras. Jis taip pat gali nuotoliniu būdu valdyti AC ventiliatorių greičio valdiklius (pvz., Sentera EVS ar MVS serijas) arba dažnio keitiklius (FI-E seriją). Pavyzdžiui, šis potenciometras gali būti sumontuotas svetainėje, o ventiliatoriaus greičio valdiklis gali būti įrengtas techninėje patalpoje arba elektros spintoje.
Šis potenciometras generuoja analoginį išėjimo arba valdymo signalą, skirtą valdyti kitus įrenginius, tokius kaip EC ventiliatorius ar ventiliatoriaus greičio valdiklis. Valdymo signalas (potenciometro išėjimas) didėja arba mažėja priklausomai nuo sukamiosios rankenėlės padėties. Šis signalas gali tiesiogiai valdyti EC ventiliatorius ar sklendžių pavaras. Jis taip pat gali nuotoliniu būdu valdyti AC ventiliatorių greičio valdiklius (pvz., Sentera EVS ar MVS serijas) arba dažnio keitiklius (FI-E seriją). Pavyzdžiui, šis potenciometras gali būti sumontuotas svetainėje, o ventiliatoriaus greičio valdiklis gali būti įrengtas techninėje patalpoje arba elektros spintoje.
Kokios yra valdymo signalo ribos?
Viršutinė ir apatinė valdymo signalo ribos reguliuojamos dviem trimeriais. Tiek minimali, tiek maksimali išėjimo reikšmė gali būti nustatoma 0–100 % maitinimo įtampos ribose. Maitinimo įtampa turi būti 5–24 VDC diapazone. Tai leidžia invertuoti (apversti) valdymo išėjimą. Jei minimali išėjimo reikšmė nustatyta mažesnė nei maksimali, potenciometras veiks nuo minimumo iki maksimumo – tai yra gamyklinis (numatytasis) nustatymas. Jei minimali reikšmė nustatyta didesnė nei maksimali, potenciometras veiks nuo maksimumo iki minimumo. Pavyzdžiui: Jei minimumas nustatytas ties 20 % maitinimo įtampos (Us), o maksimumas – ties 80 %, valdymas vyks nuo minimumo iki maksimumo, t. y. 20–80 % Us ribose. Jei minimumas nustatytas ties 80 % Us, o maksimumas – ties 40 %, valdymas vyks nuo maksimumo iki minimumo. Tarp trimeriais nustatytų reikšmių visada išlieka bent 20 % minimali valdymo diapazono riba.
Viršutinė ir apatinė valdymo signalo ribos reguliuojamos dviem trimeriais. Tiek minimali, tiek maksimali išėjimo reikšmė gali būti nustatoma 0–100 % maitinimo įtampos ribose. Maitinimo įtampa turi būti 5–24 VDC diapazone. Tai leidžia invertuoti (apversti) valdymo išėjimą. Jei minimali išėjimo reikšmė nustatyta mažesnė nei maksimali, potenciometras veiks nuo minimumo iki maksimumo – tai yra gamyklinis (numatytasis) nustatymas. Jei minimali reikšmė nustatyta didesnė nei maksimali, potenciometras veiks nuo maksimumo iki minimumo. Pavyzdžiui: Jei minimumas nustatytas ties 20 % maitinimo įtampos (Us), o maksimumas – ties 80 %, valdymas vyks nuo minimumo iki maksimumo, t. y. 20–80 % Us ribose. Jei minimumas nustatytas ties 80 % Us, o maksimumas – ties 40 %, valdymas vyks nuo maksimumo iki minimumo. Tarp trimeriais nustatytų reikšmių visada išlieka bent 20 % minimali valdymo diapazono riba.
Ką daro OFF padėtis?
Kai kuriais atvejais techniškai ar teisiškai būtina užtikrinti minimalų oro tiekimą visomis aplinkybėmis. Kadangi šis potenciometras neturi OFF padėties, valdymo signalas niekada nepasieks 0 V. Net ir tada, kai rankenėlė yra minimalioje padėtyje (pasukta prieš laikrodžio rodyklę), valdymo signalas išliks minimalioje nustatytoje reikšmėje. Šis lygis gali būti reguliuojamas integruotu trimeriu.
Kaip veikia sauso kontakto išėjimas?
Sauso kontakto (dry contact) išėjimas gali būti naudojamas išoriniam įrenginiui valdyti. Kai rankenėlė yra minimalioje padėtyje, sausas kontaktas yra atviras (grandis nutraukta). Kai rankenėlė pasukama pagal laikrodžio rodyklę, sausas kontaktas užsidaro grandis sujungiama.
