Katalogový list

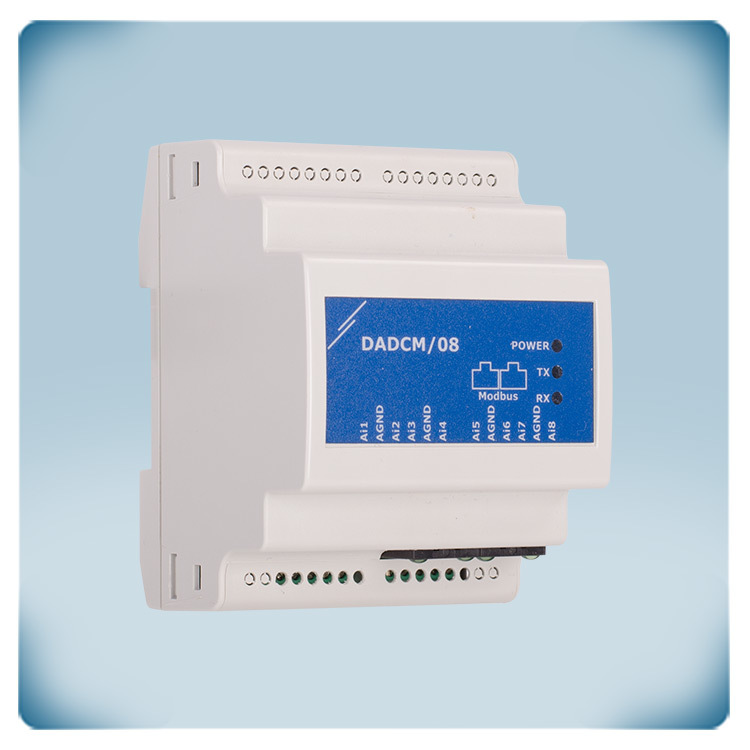

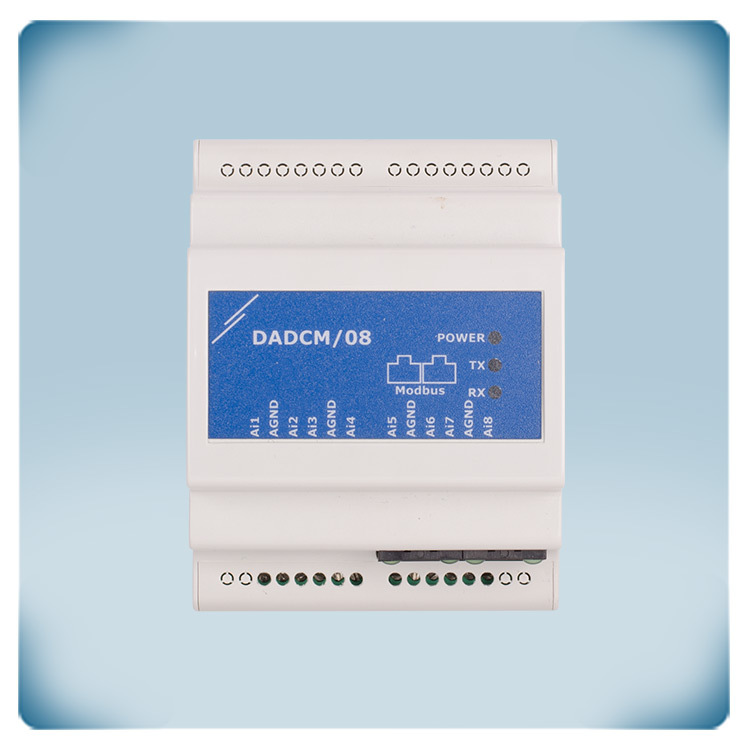

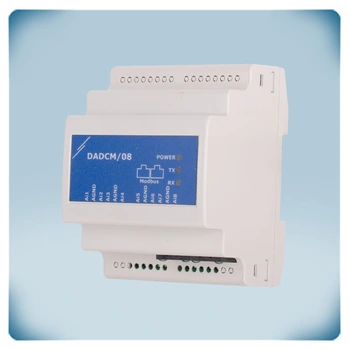

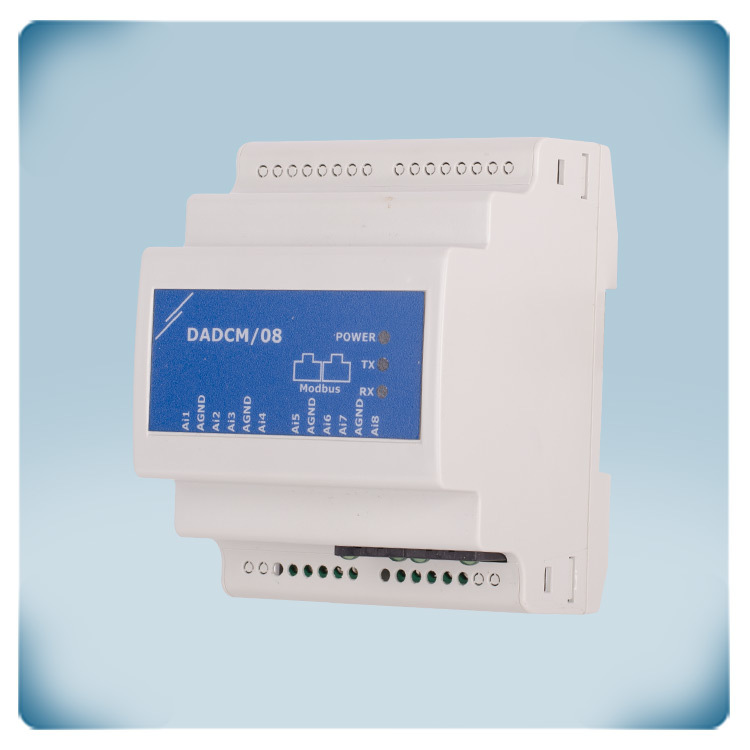

Modbus RTU IO modul | 8 analogových vstupů
Popis výrobku
Tento modul I/O Modbus RTU má 8 analogových vstupů. Typ vstupu lze nastavit prostřednictvím Modbus RTU. U 4 z těchto vstupů lze nastavit typ: 0-10 VDC / 0-20 mA / 0-100% PWM. Pro další 4 vstupy lze nastavit typ: 0-10 VDC / 0-20 mA. Analogové vstupní signály se přenášejí do vstupních registrů Modbus RTU. Napájení je 24 VDC PoM. To znamená, že napájení i komunikace Modbus RTU jsou připojeny přes zásuvku RJ45. Tento modul lze instalovat na lištu DIN v elektrickém rozvaděči.
Doplňující specifikace a popis
Jak to funguje?
Zařízení Sentera spolu komunikují prostřednictvím komunikace Modbus RTU. Modbus RTU je sériový komunikační protokol, který využívá technologii RS485. Některé aplikace vyžadují komunikaci s jinými produkty než Sentera - například s pohonem klapky, EC ventilátorem atd. Tyto produkty, které nejsou vyrobeny společností Sentera, lze připojit prostřednictvím tohoto modulu DADCM. Externí zařízení mohou odesílat informace prostřednictvím 8 analogových vstupů tohoto modulu. Výchozí typ vstupu je 0-10 VDC. Typ vstupu lze nastavit prostřednictvím protokolu Modbus RTU. Pro 4 analogové vstupy je možná následující volba: 0-10 VDC / 0-20 mA / 0-100% PWM. Ostatní 4 vstupy lze nastavit na následující typ: 0-10 VDC nebo 0-20 mA.
Modbus RTU na analogové I/O

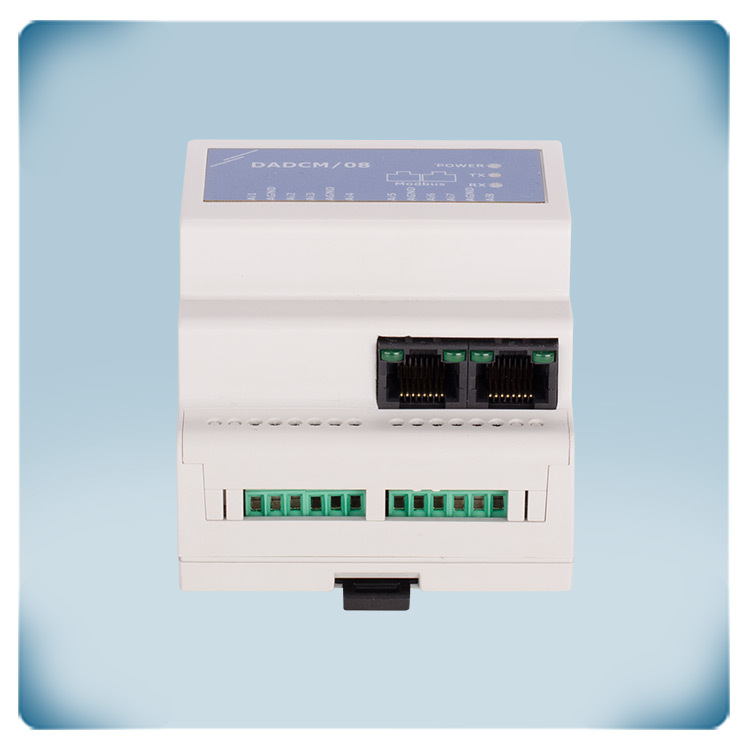

Hodnota příchozích analogových vstupních signálů je převedena na hodnotu v 8 vstupních registrech Modbus. Vstupní registry může číst zařízení Modbus Master. Komunikace Modbus RTU a napájecí napětí 24 VDC pro tento modul se připojují prostřednictvím zásuvky RJ45. Pro usnadnění zapojení doporučujeme použít napájecí zdroje Sentera 24 VDC s konektorem RJ45.
Montáž na lištu DIN
Tento IO modul Modbus RTU lze instalovat na lištu DIN. Kryt nabízí krytí IP30 proti vniknutí prachu a vlhkosti.
