Techninė dokumentacija

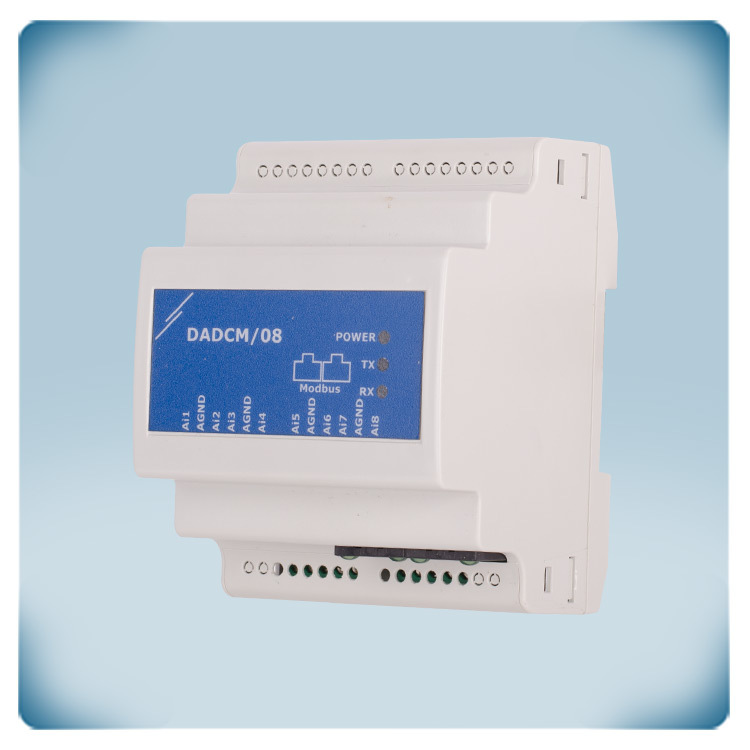

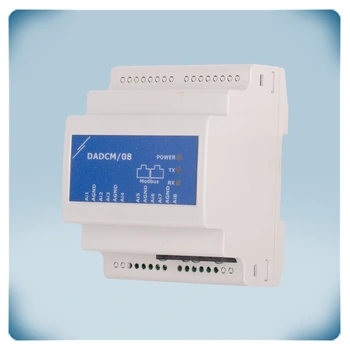

Analoginio signalo į Modbus RTU keitiklis
Produkto aprašymas
Analoginio signalo į Modbus RTU keitiklis. DADCM-08 yra Modbus RTU tinklo įėjimų modulis, turintis 4 analoginius / moduliuojamus įėjimus (0-10 VDC / 0-20 mA / 0–100% PWM) ir 4 analoginius įėjimus (0-10 VDC / 0–20 mA) taip pat yra Modbus RTU ryšys.
Šis modulis suteikia galimybę valdyti ar prijungti įrenginius be Modbus RTU ryšio su Modbus RTU tinklu. Jame yra „Power over Modbus“ arba kitaip PoM jungtis. Tai reiškia, kad Modbus RTU ryšį ir 24 VDC maitinimo šaltinį galima prijungti per vieną RJ45 jungtį.
Papildomos specifikacijos ir aprašymas
Kaip šis gaminys veikia?
Sentera įrenginiai tarpusavyje komunikuoja naudodami Modbus RTU komunikacijos protokolą, kuris veikia RS485 technologijos pagrindu. Kai kuriais atvejais atsiranda poreikis komunikuoti su ne Sentera produktais, tokiais kaip sklendžių pavaros, EC ventiliatoriai ir pan. Šie išoriniai įrenginiai gali būti lengvai prijungti per DADCM-08 modulį.
Sentera įrenginiai tarpusavyje komunikuoja naudodami Modbus RTU komunikacijos protokolą, kuris veikia RS485 technologijos pagrindu. Kai kuriais atvejais atsiranda poreikis komunikuoti su ne Sentera produktais, tokiais kaip sklendžių pavaros, EC ventiliatoriai ir pan. Šie išoriniai įrenginiai gali būti lengvai prijungti per DADCM-08 modulį.
Išoriniai įrenginiai gali perduoti informaciją per 8 analoginius įėjimus, kuriuos suteikia šis modulis. Numatytoji šių įėjimų signalo rūšis yra 0–10 VDC. Tačiau įėjimo tipą galima keisti naudojant Modbus RTU protokolą. Tiksliau, 4 iš 8 analoginių įėjimų gali būti konfigūruojami kaip 0–10 VDC, 0–20 mA arba 0–100 % PWM, o likę 4 įėjimai gali būti nustatyti kaip 0–10 VDC arba 0–20 mA signalai. Gaunamų analoginių signalų reikšmės yra konvertuojamos į reikšmes, saugomas 8 Modbus Input Registers registruose. Šiuos registrus gali nuskaityti Modbus Master įrenginys.
Kas yra Modbus RTU?
Modbus RTU per RS485 yra plačiai naudojamas nuoseklaus ryšio protokolas. Tai metodas duomenims perduoti tarp įrenginių per nuosekliojo ryšio tinklą, naudojant RS485 technologiją. Modbus RTU dažniausiai naudojamas pramonės ir automatikos srityse, siekiant užtikrinti patikimą ir standartizuotą informacijos apsikeitimą tarp įvairių įrenginių, tokių kaip jutikliai, valdikliai ir pavaros. DADCM-08 analoginių signalų į Modbus keitiklis yra įrenginys, leidžiantis integruoti analoginius signalus į Modbus komunikacijos tinklą. Jis leidžia analoginius signalus iš jutiklių ar kitų įrenginių konvertuoti į skaitmeninius Modbus registrus stebėjimo ir valdymo tikslais. Keitiklis priima analoginius įėjimo signalus, juos skaitmenizuoja ir perduoda skaitmeninius duomenis per Modbus protokolą. Keitiklis komunikuoja su kitais Modbus įrenginiais arba Modbus Master įrenginiu naudodamas Modbus protokolą. Paprastai jis veikia kaip Modbus Slave įrenginys, leidžiantis nuskaityti arba įrašyti duomenis naudojant Modbus funkcijų kodus.
Kaip pajungiamas šis konverteris?

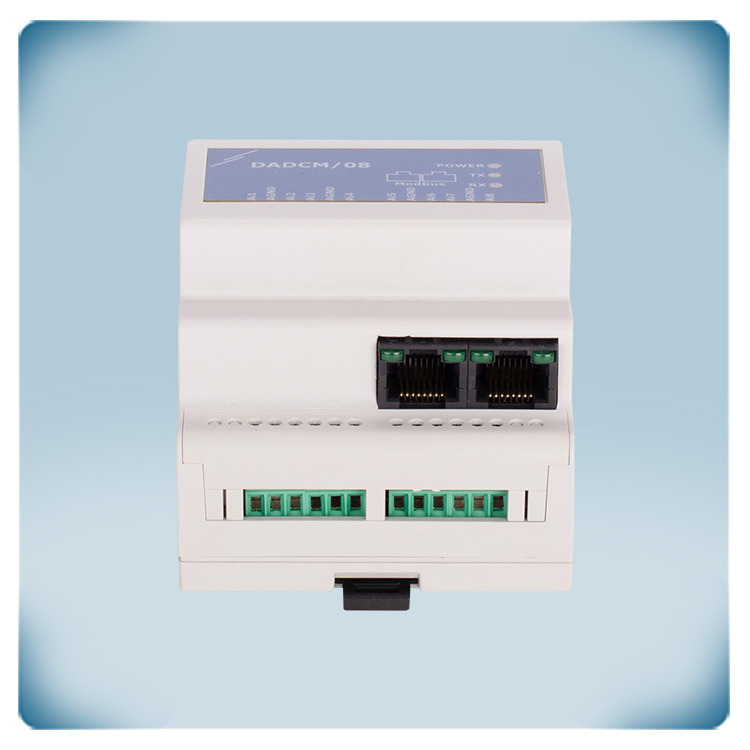

Modbus RTU komunikacija ir 24 VDC maitinimas šiam moduliui yra tiekiami per RJ45 lizdą. Pajungimas atliekamas naudojant standartinį Ethernet kabelį. Taip pat galima pasigaminti savo kabelį naudojant RJ45 jungtį. Svarbu pažymėti, kad naudojant 24 VDC Power over Modbus (PoM) maitinimą būtina laikytis tinkamų maitinimo ir instaliacijos standartų, siekiant užtikrinti saugų ir patikimą veikimą. Įrenginys turi du RJ45 lizdus – vieną PoM maitinimui, kitą prijungimui prie kitų Modbus modulių. Keitiklio maitinimui siūlome specialiai sukurtą DIN bėgeliui montuojamą 24 VDC maitinimo modulį. Analoginiai įėjimo signalai prijungiami intuityviai.
Ką nurodo LED indikacijos?

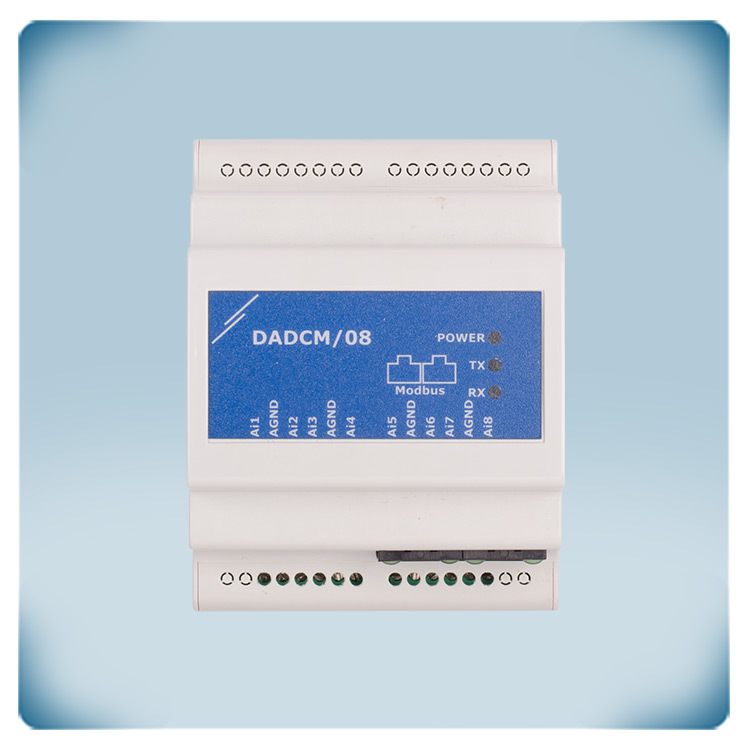

Įrenginio korpuse yra trys žalios LED indikacijos – maitinimo įjungimo, duomenų siuntimo ir duomenų priėmimo. Standartiškai kiekvienas iš dviejų RJ45 lizdų taip pat turi po du žalius LED indikatorius. Mirksėdami jie rodo aktyvią Modbus RTU komunikaciją.
Kaip modulis montuojamas?

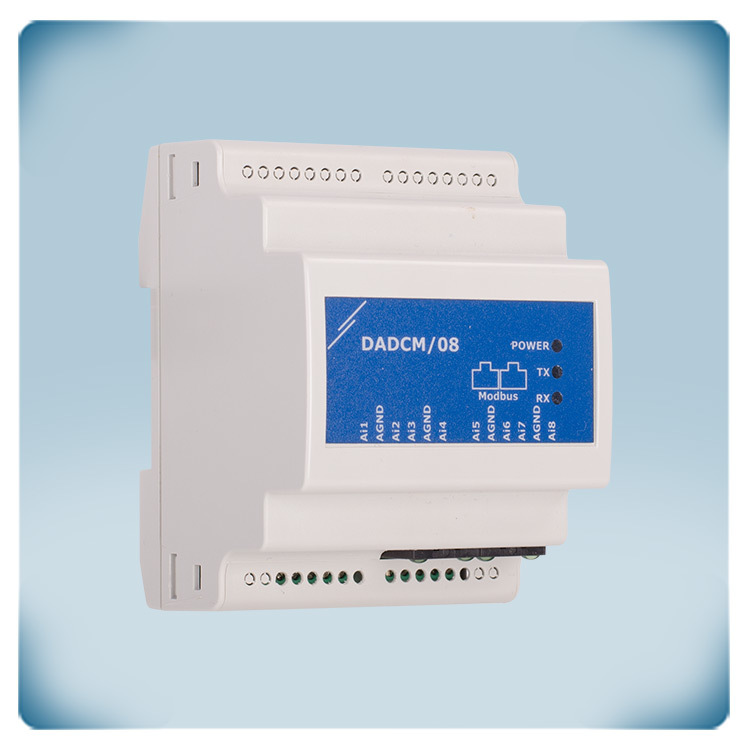

DIN bėgelio korpusai yra skirti elektroninių arba elektrinių komponentų montavimui ir apsaugai ant DIN bėgelio elektros spintoje arba valdymo skydelyje. Tokie korpusai plačiai naudojami pramonės ir automatikos srityse įvairių įrenginių saugiam ir tvarkingam montavimui. Jie sukurti taip, kad būtų kompaktiški ir lengvai montuojami, o DADCM-08 korpusas nėra išimtis.Siekdami užtikrinti kokybę, korpusą projektuojame ir gaminame savo gamykloje. Jis yra patvarus, o montavimas labai paprastas – tiesiog uždėkite įrenginį ant DIN bėgelio ir užfiksuokite jį apatiniame įrenginio krašte esančiu fiksatoriumi. Korpuso apsaugos klasė yra IP30 – apsauga nuo nešvarumų ir dulkių. Naudojama aukštos kokybės PC-ABS plastiko medžiaga, sujungianti PC atsparumą ir karščio toleranciją su ABS lankstumu ir lengvu apdorojimu.
