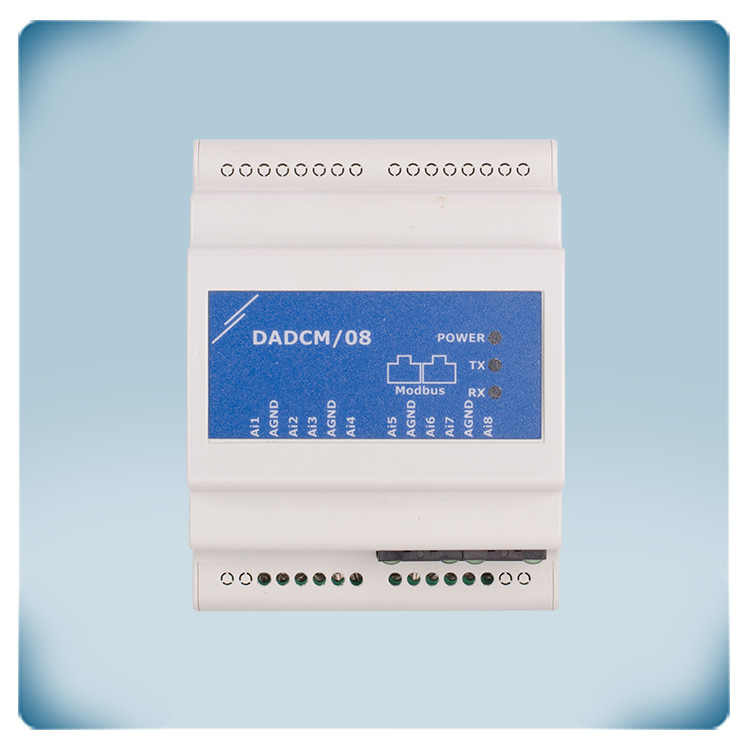

Konwerter analogowy Modbus RTU | 8 wejść analogowych

Kod artykułu DADCM-08
GTIN 0.540.100.300.063.2
Numer Introstata 84.71.60.70
Kategoria Konwertery Modbus RTU
Aktualne zapasy 6 szt.
Czas realizacji fabrycznej 4 Tydzień

Opis produktu

Ten konwerter sygnału analogowego na Modbus jest wyposażony w 8 wejść analogowych, które można konfigurować za pomocą protokołu Modbus RTU.

4 z 8 wejść można ustawić tak, aby obsługiwały następujące typy sygnałów: 0-10 VDC, 0-20 mA lub 0-100% PWM. Pozostałe 4 wejścia można skonfigurować do obsługi sygnałów 0-10 VDC i 0-20 mA.

Analogowe dane wejściowe są przesyłane do rejestrów wejściowych Modbus RTU.

Moduł zasilany jest z zasilacza 24 VDC Power over Modbus (PoM), co oznacza, że zarówno źródło zasilania, jak i komunikacja Modbus RTU realizowane są poprzez gniazdo RJ45.

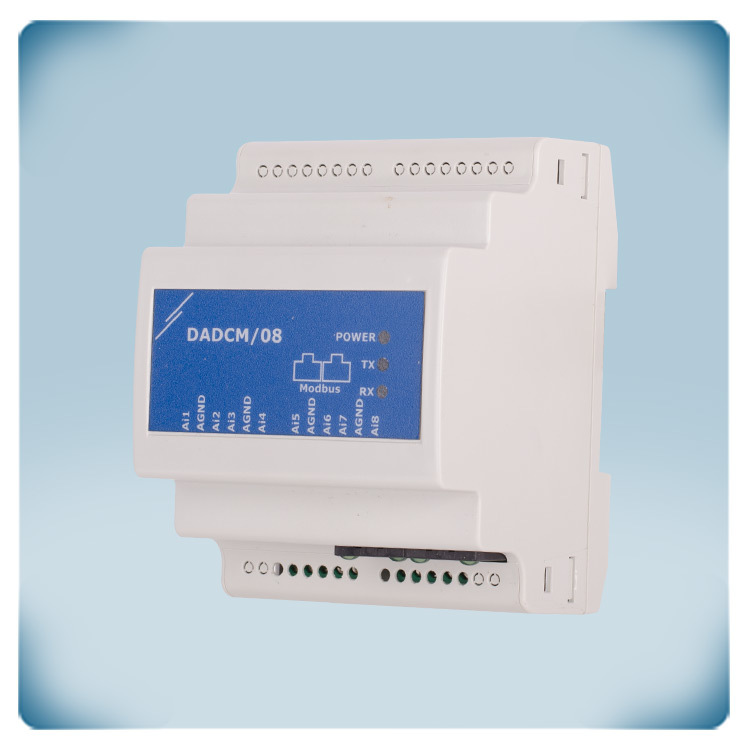

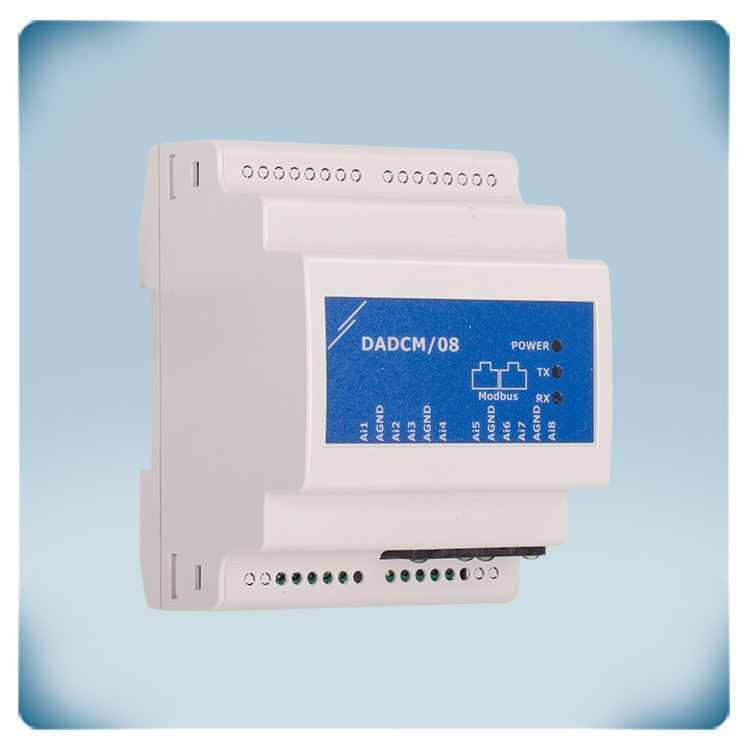

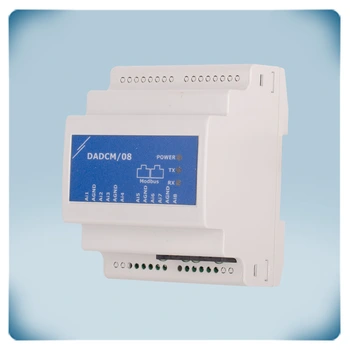

Moduł ten został zaprojektowany z myślą o łatwej instalacji na szynie DIN w szafce elektrycznej.

Dodatkowe specyfikacje i opis


Co to jest?
Wersja produktu DADCM / 08  ma cztery wejścia analogowe / modulowane i cztery analogowe, natomiast wersja DADCM / 44 ma cztery wejścia analogowe / modulowane i cztery wejścia temperaturowe. Typ wejścia wybierany jest poprzez komunikację Modbus RTU. Wartości wejściowe są przesyłane do Modbus RTU

Modbus RTU
Modbus RTU przez RS485 to szeroko stosowany protokół komunikacji szeregowej. Reprezentuje metodę przesyłania danych pomiędzy urządzeniami za pośrednictwem szeregowej sieci komunikacyjnej z wykorzystaniem technologii RS485. Modbus RTU jest powszechnie stosowany w zastosowaniach przemysłowych i automatyce, aby ułatwić wymianę informacji pomiędzy różnymi urządzeniami, takimi jak czujniki, sterowniki i siłowniki, w niezawodny i ustandaryzowany sposób. Konwerter sygnału analogowego na Modbus DADCM-08 jest urządzeniem umożliwiającym integrację sygnałów analogowych w sieć komunikacyjną Modbus. Umożliwia konwersję sygnałów analogowych z czujników lub innych urządzeń na cyfrowe rejestry Modbus w celach monitorowania i sterowania. Konwerter łączy się z analogowymi sygnałami wejściowymi, digitalizuje je i przekazuje dane cyfrowe za pośrednictwem protokołu Modbus. Konwerter komunikuje się z innymi urządzeniami Modbus lub Modbus Master za pomocą protokołu Modbus. Zwykle działa jako urządzenie Modbus Slave, umożliwiając odczyt i zapis danych za pomocą kodów funkcji Modbus.

Konwerter Modbus
Sposób montażu
Ten moduł Modbus RTU IO można zamontować na szynie DIN. Komunikacja Modbus RTU i napięcie zasilania 24 VDC dla tego modułu są podłączane przez gniazdo RJ45. Aby ułatwić okablowanie, zalecamy stosowanie zasilaczy 24 VDC firmy Sentera ze złączem RJ45. Obudowa zapewnia stopień ochrony IP30 przed wnikaniem kurzu i wilgoci.

Przeznaczenie
Wartość przychodzących analogowych sygnałów wejściowych jest przenoszona do wartości w  rejestrach wejściowych Modbus. Urządzenie nadrzędne Modbus może odczytywać rejestry wejściowe. Komunikacja Modbus RTU i napięcie zasilania 24 VDC dla tego modułu są podłączane przez gniazdo RJ45. Aby ułatwić okablowanie, zalecamy stosowanie zasilaczy 24 VDC firmy Sentera ze złączem RJ45.

Wskazania diód LED

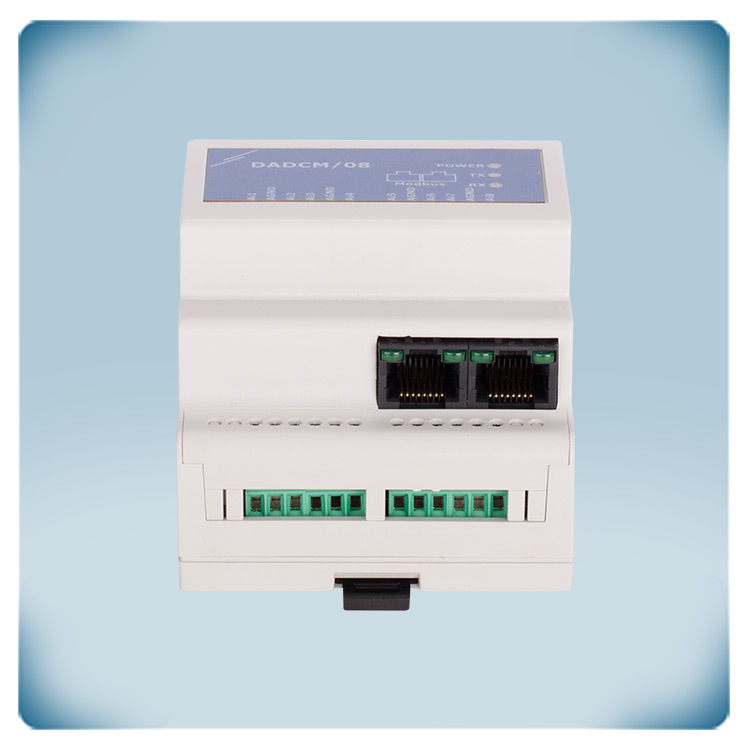

Obudowa urządzenia posiada trzy zielone wskaźniki LED na obudowie – sygnalizujące włączenie zasilania, transmisję i odbiór danych. Standardowo każde z dwóch gniazd RJ45 posiada dwie zielone diody LED. Miganie oznacza aktywną komunikację Modbus RTU.

Jak to działa?
Urządzenia Sentera komunikują się ze sobą poprzez komunikację Modbus RTU. Modbus RTU to szeregowy protokół komunikacyjny wykorzystujący technologię RS485. Niektóre aplikacje wymagają komunikacji z produktami innymi niż Sentera - na przykład siłownikiem przepustnicy, wentylatorem EC itp. Te produkty inne niż Sentera można podłączyć za pośrednictwem tego modułu DADCM. Urządzenia zewnętrzne mogą wysyłać informacje przez 8 wejść analogowych tego modułu. Domyślny typ wejścia to 0-10 VDC. Typ wejścia można ustawić za pomocą protokołu Modbus RTU. Dla 4 wejść analogowych możliwy jest następujący wybór: 0-10 VDC / 0-20 mA / 0-100% PWM. Pozostałe 4 wejścia można ustawić na następujący typ: 0-10 VDC lub 0-20 mA.
