Ürün veri sayfası

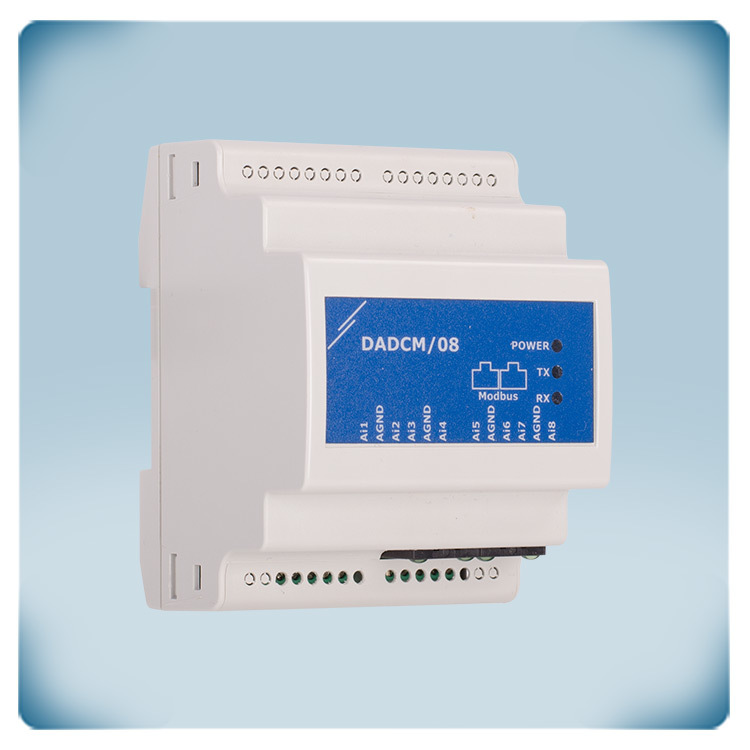

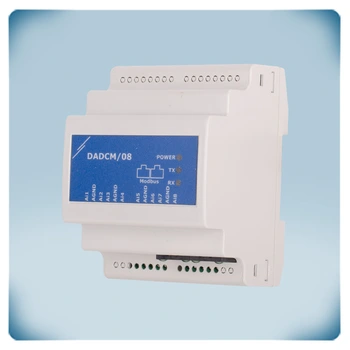

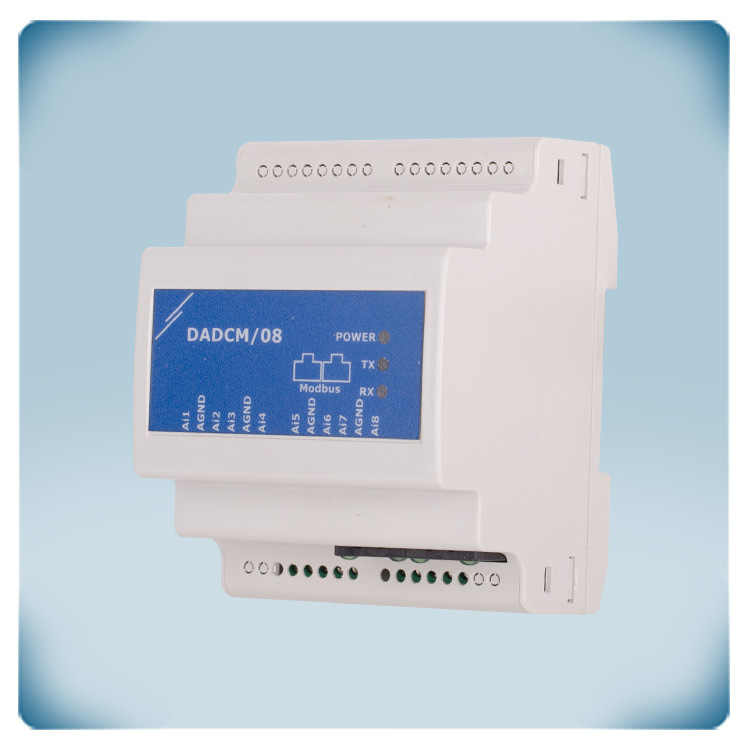

Modbus RTU IO modülü / 8 Analog Giriş
Ürün açıklaması
Bu Modbus RTU IO modülü 8 adet analog girişe sahiptir. Giriş tipi Modbus RTU üzerinden ayarlanabilir. Girişlerden 4'ü 0-10VDC / 0-20 mA / 0-100% PWM olarak ayarlanabilir. Diğer 4 giriş ise 0-10 VDC ve 0-20 mA olarak ayarlanabilir. Analog giriş sinyalleri Modbus RTU giriş kayıtlarına aktarılır. Güç kaynağı 24 VDC PoM dır. Bu, hem güç kaynağının hem de Modbus RTU iletişiminin RJ45 soketi üzerinden bağlandığı anlamına gelir. Bu modül, elektrik dolabına DIN rayı ile monte edilebilir.
Ek özellikler ve açıklama
Nasıl çalışır?
Sentera cihazları, RS485 teknolojisi üzerinden çalışan Modbus RTU haberleşme protokolünü kullanarak kendi aralarında iletişim kurar. Ancak bazı durumlarda damper aktüatörleri, EC fanlar vb. Sentera dışı ürünlerle haberleşme ihtiyacı ortaya çıkabilir. Bu harici cihazlar, DADCM-08 modülü üzerinden sisteme kolayca bağlanabilir.
Harici cihazlar, bu modül üzerinde bulunan 8 adet analog giriş üzerinden bilgi gönderebilir. Bu girişlerin varsayılan sinyal tipi 0–10 VDC'dir. Ancak giriş tipi Modbus RTU protokolü üzerinden değiştirilebilir. Özellikle 8 analog girişin 4 tanesi için 0–10 VDC, 0–20 mA veya 0–100% PWM seçeneklerinden biri seçilebilirken, diğer 4 giriş 0–10 VDC veya 0–20 mA olarak yapılandırılabilir.
Analog girişlere gelen sinyaller, cihaz tarafından işlenerek 8 adet Modbus Input Register'a (Giriş Register'ı) dönüştürülür. Bu register'larda bulunan değerler bir Modbus Master cihazı tarafından okunabilir.
Modbus RTU nedir?
RS485 üzerinden Modbus RTU, yaygın olarak kullanılan bir seri haberleşme protokolüdür. RS485 teknolojisini kullanarak seri bir haberleşme ağı üzerinden cihazlar arasında veri aktarımı sağlar. Modbus RTU, sensörler, kontrol cihazları ve aktüatörler gibi farklı cihazlar arasında bilgi alışverişini güvenilir ve standart bir şekilde gerçekleştirmek amacıyla endüstriyel ve otomasyon uygulamalarında yaygın olarak kullanılmaktadır.
DADCM-08 analog–Modbus dönüştürücü, analog sinyallerin bir Modbus haberleşme ağına entegre edilmesini sağlayan bir cihazdır. Sensörlerden veya diğer cihazlardan gelen analog sinyallerin dijital Modbus register'larına dönüştürülerek izlenmesini ve kontrol edilmesini sağlar.
Dönüştürücü, analog giriş sinyallerini alır, bu sinyalleri dijital verilere dönüştürür ve elde edilen verileri Modbus protokolü üzerinden iletir. Dönüştürücü, Modbus protokolünü kullanarak diğer Modbus cihazlarıyla veya bir Modbus Master ile haberleşir. Genellikle bir Modbus Slave cihazı olarak çalışır ve verilerin Modbus fonksiyon kodları aracılığıyla okunmasına veya yazılmasına olanak tanır.
Kablolama nasıl yapılır?

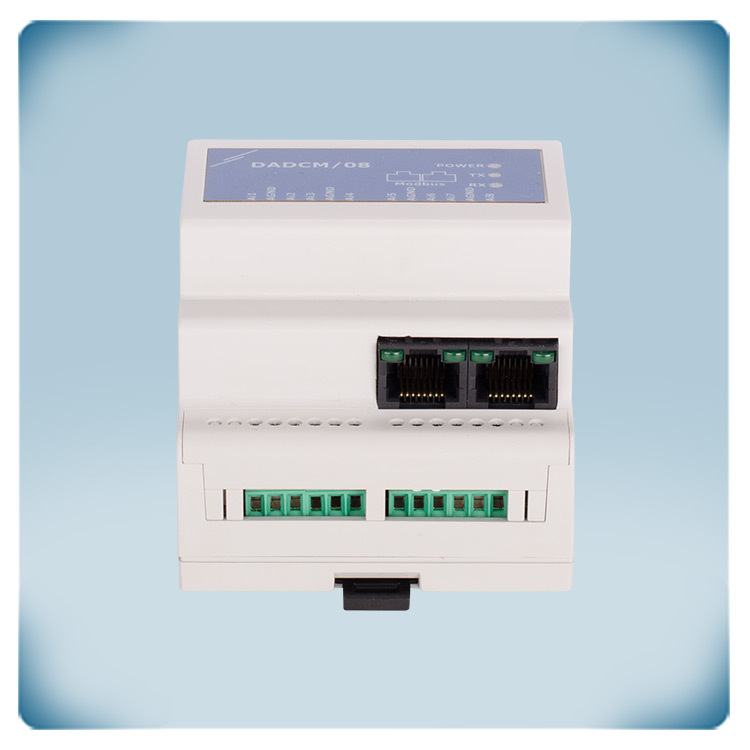

Bu modülün Modbus RTU haberleşmesi ve 24 VDC güç beslemesi, RJ45 soketi üzerinden sağlanır. Kablolama için standart bir Ethernet kablosu kullanılabilir. Alternatif olarak RJ45 konnektör kullanılarak kendi kablonuzu da hazırlayabilirsiniz. 24 VDC Power over Modbus (PoM) güç beslemesi kullanılırken, güvenli ve güvenilir bir çalışma sağlamak için uygun güç ve kablolama standartlarına uyulması önemlidir. Cihaz üzerinde iki adet RJ45 soketi bulunmaktadır. Bunlardan biri PoM bağlantısı için, diğeri ise diğer Modbus modüllerine bağlantı için kullanılır. Dönüştürücünün beslenmesi için özel olarak geliştirilmiş DIN raya monte edilebilen 24 VDC güç kaynağı modülü de kullanılabilir. Analog giriş sinyallerinin bağlantısı ise oldukça basittir ve ilgili girişlere kolayca bağlanabilir.
LED göstergeleri ne anlama gelir?

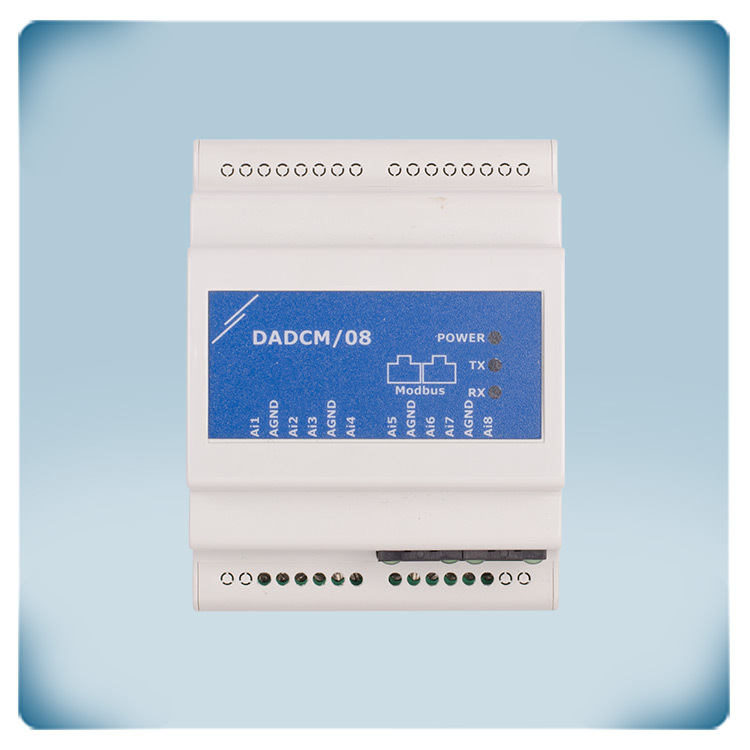

Cihazın muhafazası üzerinde güç, veri gönderimi ve veri alımını gösteren üç adet yeşil LED bulunur. Ayrıca iki RJ45 soketinin her birinde standart olarak iki adet yeşil LED yer almaktadır. Bu LED'lerin yanıp sönmesi, aktif Modbus RTU haberleşmesini gösterir.
Montaj nasıl yapılır?
DIN ray muhafazaları, elektrik panoları veya kontrol kabinleri içerisinde elektronik ve elektriksel bileşenlerin DIN rayına monte edilmesi ve korunması amacıyla tasarlanmıştır. DIN ray muhafazaları, çeşitli cihazların güvenli ve düzenli bir şekilde monte edilmesi için özellikle endüstriyel ve otomasyon uygulamalarında yaygın olarak kullanılmaktadır. Kompakt yapıları sayesinde kurulumu kolaydır ve DADCM-08'in muhafazası da bu prensibe göre tasarlanmıştır. Kalitesini garanti altına almak amacıyla muhafazayı kendi fabrikamızda tasarlıyor ve üretiyoruz. Muhafaza dayanıklı bir yapıya sahiptir ve montajı oldukça basittir. Cihazı DIN rayının üzerine yerleştirmeniz ve cihazın alt kısmında bulunan klipsi kullanarak kilitlemeniz yeterlidir. Muhafazanın IP30 koruma sınıfı bulunmaktadır. Bu koruma seviyesi cihazı kir ve toza karşı belirli ölçüde korur. Muhafazada, PC'nin dayanıklılık ve ısıya karşı direncini, ABS'nin ise esneklik ve işlenebilirlik özellikleriyle birleştiren yüksek kaliteli PC-ABS plastik karışımı kullanılmıştır.
