Montaj talimatı
Potansiyometre 10K | Kuru kontak çıkışı | kapalı konum
Ürün açıklaması
Bu 10 KOhm potansiyometre ile doğrudan EC fanları kontrol edebilirsiniz. Bir AC motorun hızını kontrol etmek isterseniz, bu potansiyometreyi Elektronik Fan Hız Kontrol Cihazı (EVS, MVS) veya frekans dönüştürücüsüne (FI-E) bağlayın. Bu potansiyometrenin ayarlanabilir direnci 0-10 kΩ’dir.
Cihazın belirli bir güç kaynağına ihtiyacı yoktur, ancak giriş sinyali 0 ile 24 VDC arasında olmalıdır. Çoğu EC fan, elektronik hız kontrol cihazı veya frekans dönüştürücü, gereken gerilime sahip bir çıkışa sahiptir. Kadranın konumuna bağlı olarak geri bildirim gerilimi değişir ve Fan Hızını düzenler. Kuru kontak çıkışı, fan veya diğer ekipmana uzaktan başlatma-durdurma komutu vermek için kullanılabilir.
Sıçrama suyuna dayanıklı kutu, gömme montaj (IP44) veya yüzey montajı (IP54) olanağı sağlar.
Ek özellikler ve açıklama
Potansiyometre hangi cihazları ve sistemleri kontrol edebilir?

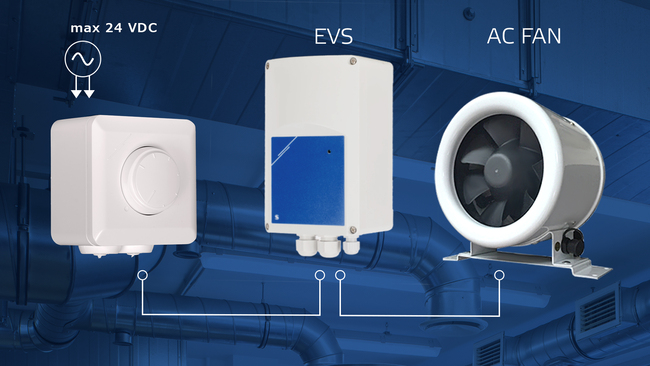

Bu potansiyometrenin 0 - 10 KΩ çıkış değeri döner düğme aracılığıyla ayarlanır. Bu kontrol sinyali doğrudan EC fanları veya damper aktüatörleri düzenleyebilir. Ayrıca AC fan hız kontrol cihazlarını (örneğin Sentera’nın EVS veya MVS serileri) veya değişken frekans sürücülerini (FI-E serisi) uzaktan kontrol edebilir. Bu potansiyometre, kontrol ettiği cihazdan uzakta kurulabilir, ister fan hız kontrol cihazı ister EC fanı olsun, ve bağlı cihaz teknik bir odada veya elektrik dolabında bulunabilir.
SDP-X10K-NA, önceki seriye göre hangi iyileştirmelere sahiptir?
SDP-X10K-NA, Sentera’nın MTP-X10K-NA’nın halefidir ve aynı amaca hizmet eder, ancak her yeni geliştirilen seri gibi daha iyidir. İlk olarak, SDP-X10K-NA eski MTP-X10K-NA için 12 VDC olan parametreyi kullanarak 24 VDC’ye kadar gerilimleri işleyebilir. İkinci olarak, bağlantı yöntemi basitleştirilmiş ve kablolar vida olmadan bir terminalli blok kullanılarak bağlanmıştır ve son olarak cihaz kutusunun tasarımı modern iç mekanlara uygun hale getirilmiştir.
Cihazın giriş gerilimi ve çıkış sinyali nasıl çalışır?
Bu potansiyometrenin 0 - 10 kΩ çıkış değeri vardır. Besleme gerilimi gerektirmez. 0 - 10 kΩ kontrol sinyali gerektiren cihazlarla birlikte kullanılabilir. Potansiyometrenin bağlı olduğu cihaz, DC gerilimi sağlar (maksimum 24 VDC). Potansiyometrenin direnç değeri bu DC gerilimini etkiler ve böylece kontrol sinyali üretir. Örneğin, 10 VDC gerilim bu potansiyometreye bağlandığında, 0 - 10 Volt aralığında bir kontrol sinyali üretir.
Kuru kontak çıkışı ne işe yarar?
Kuru kontak çıkışı, bir harici cihazı, örneğin bir damperi kontrol etmek için veya bir motorun etkinleştirilmesini ve devre dışı bırakılmasını kolaylaştırmak amacıyla kullanılır. Potansiyometre düğmesini tamamen saat yönünün tersine çevirmek, açık bir kuru kontak sonucunu doğururken, saat yönünde çevirmek, bu kontağı kapatır ve böylece ilişkili ekipmanı düzenler.
KAPALI (OFF) konumu ne sağlar?
Döner düğme bir KAPALI konumuna sahiptir: döner düğme tamamen saat yönünün tersine çevrildiğinde, KAPALI konumunda tıklama hissedilir. KAPALI konumunda kuru kontak çıkışı açıktır ve çıkış değeri 0 KΩ’dir.
Cihazın kurulumu neden kolaydır?
SDP-X10K-NA, modüler vidasız bir terminal bloğu içeren olağanüstü bir kurulum kolaylığı sunar. Bu, sadece kurulum sürelerini kısaltmakla kalmaz, aynı zamanda vidaları döndürm ihtiyacını ortadan kaldırarak kullanıcıya kolaylık sağlar. Vidasız sıkma teknolojisi, hareket etme, sıcaklık değişimi veya tel kırılmaları nedeniyle gevşeyen telleri sürekli kontrol veya yeniden sıkma ihtiyacı olmadan güvenli bir bağlantı sağlar.
Cihazın montaj seçenekleri ve kutu özellikleri nelerdir?
SDP-X10K-NA potansiyometresi hem yüzey hem de gömme montaj için uygundur, bu da onu katı bir duvar, alçıpan veya hatta ahşap bir panel üzerine monte edebileceğiniz anlamına gelir. Montaj delikleri, gömme montaj için kullanılan standart Avrupa duvar kutularına mükemmel uyum sağlar. Koruma sınıfı gömme için IP44 ve yüzey montajı için IP54’tür. Ayrıca, kutu gerçekten güzel görünüyor ve her türlü iç mekan stiliyle uyum sağlıyor. Sadece nemli bir bez kullanarak temizlemesi çok kolaydır. Bu nedenle SDP-X10K-NA, her iki montaj seçeneğini de bir araya getirdiği için iki farklı ürün versiyonunu seçme ihtiyacı yoktur! Tek ihtiyacınız birkaç alet ve biraz genel bilgi ve beceri.
SDP-X10K-NA potansiyometresi hem yüzey hem de gömme montaj için uygundur, bu da onu katı bir duvar, alçıpan veya hatta ahşap bir panel üzerine monte edebileceğiniz anlamına gelir. Montaj delikleri, gömme montaj için kullanılan standart Avrupa duvar kutularına mükemmel uyum sağlar. Koruma sınıfı gömme için IP44 ve yüzey montajı için IP54’tür. Ayrıca, kutu gerçekten güzel görünüyor ve her türlü iç mekan stiliyle uyum sağlıyor. Sadece nemli bir bez kullanarak temizlemesi çok kolaydır. Bu nedenle SDP-X10K-NA, her iki montaj seçeneğini de bir araya getirdiği için iki farklı ürün versiyonunu seçme ihtiyacı yoktur! Tek ihtiyacınız birkaç alet ve biraz genel bilgi ve beceri.
