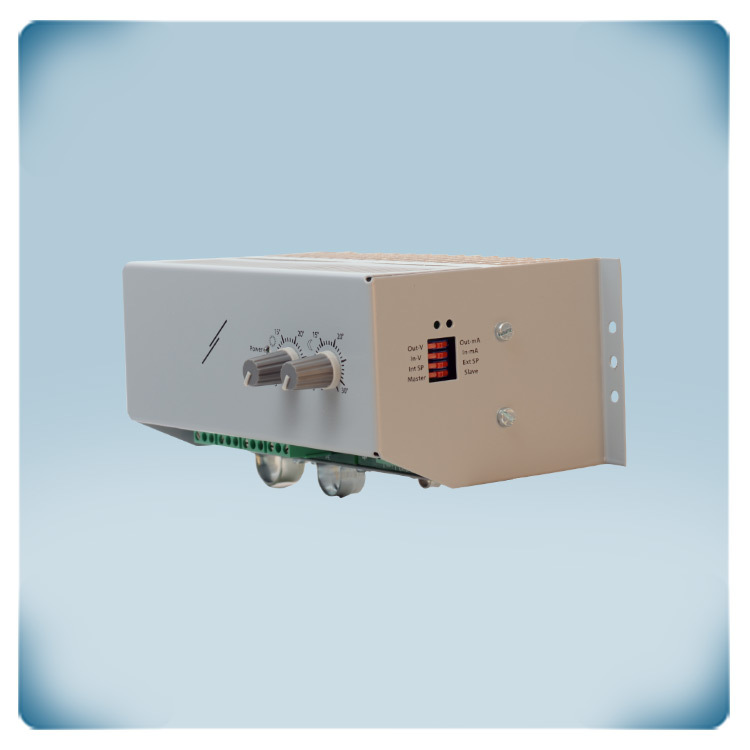

Elektrikli ısıtıcı kontrolörü 15 kW
Ürün açıklaması
Elektrikli ısıtma elemanları için bu kontrolör, özellikle üç fazlı 400 VAC elektrikli ısıtma elemanlarını düzenlemek için tasarlanmıştır. TRIAC teknolojisi aracılığıyla zaman orantılı kontrol kullanır. Bu yöntem, açma ve kapama döngülerini modüle ederek ısıtma elemanının gücünü düzenlemek için hassas bir yol ve verimli ve doğru sıcaklık kontrolü sağlar.
Harici bir PT500 sıcaklık probunun entegrasyonu, ortam sıcaklığının ölçülmesine izin vererek sistemin yeteneklerini geliştirir. Sıcaklık ayar noktası, entegre potansiyometre aracılığıyla ayarlanabilir ve basit bir yerel kontrol seçeneği sunar.
İsteğe bağlı harici bir potansiyometrenin dahil edilmesi uzaktan ayarlamaya olanak tanır. Ek olarak, uzaktan AÇMA-KAPAMA için bir dijital giriş ve gündüz ve gece sıcaklık ayar noktası arasında geçiş yapmak için bir dijital giriş vardır.
Rezistif yükler için maksimum akım kapasitesi faz başına 22 A'dir.
Ek özellikler ve açıklama
EH3C4-15 nasıl çalışır?
EH3C4-15 oransal elektrikli ısıtma kontrolörleri, yükün sürekli ayarlanabilir bir kontrolünü sağlayarak üç fazlı (400 V) ısıtma sistemlerinde hava sıcaklığını korumak için tasarlanmıştır. Bu pulsatörler güç kaynağı ile elektrikli ısıtıcı arasına seri olarak bağlanır. Kontrolör zaman orantılı kontrol kullanır: açık zaman ve kapalı zaman arasındaki oran gerekli ısıtma gücüne uyacak şekilde değiştirilir. Kontrol hassasiyeti normal triyak kontrolünden daha iyidir ve ayrıca enerji maliyetlerinin azaltılmasına katkıda bulunur. Akım bir triyak tarafından anahtarlandığı için aşınabilecek hareketli parçalar yoktur. Akım, şebeke bozulmasını ortadan kaldırmak için sıfır faz açısında anahtarlanır. Yüksek kalite, doğru kontrol ve düşük yaşam döngüsü maliyetleri sağlamak için geliştirilmiştir.

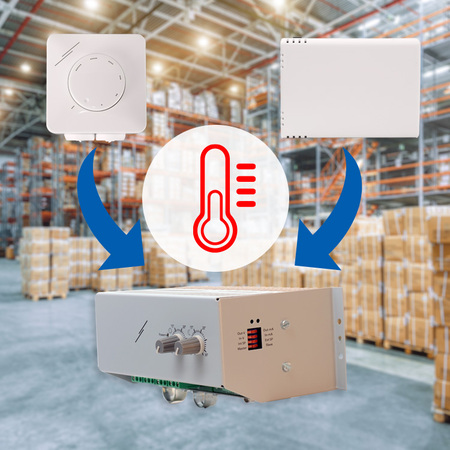

Sıcaklık ayar noktası için harici potansiyometre
İstenen sıcaklık ayar noktasını ayarlamak için MTP gibi harici bir potansiyometre bağlanabilir.
Bağımlı cihazları bağlayın
Cihaz bir ana kontrolör veya bir genişletme (bağlı) ünitesi olarak kullanılabilir. Birden fazla EH3C4-15 cihazı veya bir EVS(S) ile slave işlevselliği için bir analog çıkış (0-10 V veya 0-20 mA) mevcuttur.
PT500 sıcaklık probu
Bu kontrolör, ortam sıcaklığını ölçmek için bir PT500 sıcaklık probu gerektirir. Sentera, farklı muhafazalarda PT500 sıcaklık probları sunmaktadır.
Nasıl bağlanır
Üç fazlı bir ısıtıcıyı bir kontrol ünitesine bağlamak, düzgün çalışmayı ve güvenliği sağlamak için birkaç adım içerir. Öncelikle ısıtıcı özelliklerini belirlemeniz gerekir. Voltajını, güç değerini ve gerekli özel kablo konfigürasyonlarını belirlemek için üç fazlı ısıtıcının isim plakasını veya ürün özelliklerini kontrol edin.
Üç fazlı ısıtıcının delta mı yoksa wye/star konfigürasyonunda mı bağlanması gerektiğini belirleyin. Bu bilgi genellikle ısıtıcının isim plakasında veya üreticinin belgelerinde bulunur. İş için uygun aletlere, kablolara ve konektörlere sahip olduğunuzdan emin olun. Herhangi bir kablolama işlemine başlamadan önce, ısıtıcıya ve kontrol ünitesine giden gücün kapalı olduğundan emin olun. Bu güvenlik açısından çok önemlidir. Üç fazlı güç kaynağını kontrol ünitesine bağlayın. Fazları (U, V, W) kontrol ünitesindeki ilgili terminallerle (R, S, T) eşleştirin. Kontrolörün çıkış terminallerini üç fazlı ısıtıcının giriş terminallerine bağlayın. Daha önce belirlenen özel kablolama yapılandırmasını (delta veya wye) izleyin. Bölgesel elektrik yönetmeliklerinde belirtilen topraklama kurallarına uyun. Güvenlik nedeniyle hem kontrol ünitesinin hem de ısıtıcının uygun şekilde topraklandığından emin olun.
Bağlantıları tamamladıktan sonra, tüm bağlantıların güvenli ve doğru olduğundan emin olmak için kapsamlı bir inceleme yapın. Gücü açın ve herhangi bir sorun veya anormal davranış olup olmadığını izlerken sistemi test edin.
Denetleyici ayarları
Kontrol üniteniz programlanabilir özelliklere sahiptir, bu nedenle sağ tarafındaki DIP anahtarlarını kullanarak sıcaklık ayar noktaları, kontrol modları ve diğer ilgili ayarlar gibi uygun parametreleri ayarlamanız gerekir. Üç fazlı ısıtıcının kontrolör sinyallerine uygun şekilde yanıt verdiğini doğrulayın. Tutarlı sıcaklık kontrolü olup olmadığını kontrol edin ve güvenlik özelliklerinin (varsa) doğru çalıştığından emin olun.
Kolay kurulum
Bu elektrikli ısıtma kontrol cihazı yüzeye monte edilebilir. Kontrol ünitesini duvara monte etmek için uygun bir yer seçin. Çalıştırmak için kolayca erişilebilir olduğundan ve önerilen çevre koşulları dahilinde olduğundan emin olun. Duvar yüzeyinin düz, temiz ve montaj için uygun olduğundan emin olun. Gerekirse, duvar tipine uygun dübel veya vida kullanın.
Muhafaza toz girişine karşı IP20 koruma sağlar.
EH3C4-15 oransal elektrikli ısıtma kontrolörleri, yükün sürekli ayarlanabilir bir kontrolünü sağlayarak üç fazlı (400 V) ısıtma sistemlerinde hava sıcaklığını korumak için tasarlanmıştır. Bu pulsatörler güç kaynağı ile elektrikli ısıtıcı arasına seri olarak bağlanır. Kontrolör zaman orantılı kontrol kullanır: açık zaman ve kapalı zaman arasındaki oran gerekli ısıtma gücüne uyacak şekilde değiştirilir. Kontrol hassasiyeti normal triyak kontrolünden daha iyidir ve ayrıca enerji maliyetlerinin azaltılmasına katkıda bulunur. Akım bir triyak tarafından anahtarlandığı için aşınabilecek hareketli parçalar yoktur. Akım, şebeke bozulmasını ortadan kaldırmak için sıfır faz açısında anahtarlanır. Yüksek kalite, doğru kontrol ve düşük yaşam döngüsü maliyetleri sağlamak için geliştirilmiştir.
Sıcaklık ayar noktası için harici potansiyometre
İstenen sıcaklık ayar noktasını ayarlamak için MTP gibi harici bir potansiyometre bağlanabilir.
Bağımlı cihazları bağlayın
Cihaz bir ana kontrolör veya bir genişletme (bağlı) ünitesi olarak kullanılabilir. Birden fazla EH3C4-15 cihazı veya bir EVS(S) ile slave işlevselliği için bir analog çıkış (0-10 V veya 0-20 mA) mevcuttur.
PT500 sıcaklık probu
Bu kontrolör, ortam sıcaklığını ölçmek için bir PT500 sıcaklık probu gerektirir. Sentera, farklı muhafazalarda PT500 sıcaklık probları sunmaktadır.
Nasıl bağlanır
Üç fazlı bir ısıtıcıyı bir kontrol ünitesine bağlamak, düzgün çalışmayı ve güvenliği sağlamak için birkaç adım içerir. Öncelikle ısıtıcı özelliklerini belirlemeniz gerekir. Voltajını, güç değerini ve gerekli özel kablo konfigürasyonlarını belirlemek için üç fazlı ısıtıcının isim plakasını veya ürün özelliklerini kontrol edin.
Üç fazlı ısıtıcının delta mı yoksa wye/star konfigürasyonunda mı bağlanması gerektiğini belirleyin. Bu bilgi genellikle ısıtıcının isim plakasında veya üreticinin belgelerinde bulunur. İş için uygun aletlere, kablolara ve konektörlere sahip olduğunuzdan emin olun. Herhangi bir kablolama işlemine başlamadan önce, ısıtıcıya ve kontrol ünitesine giden gücün kapalı olduğundan emin olun. Bu güvenlik açısından çok önemlidir. Üç fazlı güç kaynağını kontrol ünitesine bağlayın. Fazları (U, V, W) kontrol ünitesindeki ilgili terminallerle (R, S, T) eşleştirin. Kontrolörün çıkış terminallerini üç fazlı ısıtıcının giriş terminallerine bağlayın. Daha önce belirlenen özel kablolama yapılandırmasını (delta veya wye) izleyin. Bölgesel elektrik yönetmeliklerinde belirtilen topraklama kurallarına uyun. Güvenlik nedeniyle hem kontrol ünitesinin hem de ısıtıcının uygun şekilde topraklandığından emin olun.
Bağlantıları tamamladıktan sonra, tüm bağlantıların güvenli ve doğru olduğundan emin olmak için kapsamlı bir inceleme yapın. Gücü açın ve herhangi bir sorun veya anormal davranış olup olmadığını izlerken sistemi test edin.
Denetleyici ayarları
Kontrol üniteniz programlanabilir özelliklere sahiptir, bu nedenle sağ tarafındaki DIP anahtarlarını kullanarak sıcaklık ayar noktaları, kontrol modları ve diğer ilgili ayarlar gibi uygun parametreleri ayarlamanız gerekir. Üç fazlı ısıtıcının kontrolör sinyallerine uygun şekilde yanıt verdiğini doğrulayın. Tutarlı sıcaklık kontrolü olup olmadığını kontrol edin ve güvenlik özelliklerinin (varsa) doğru çalıştığından emin olun.
Kolay kurulum
Bu elektrikli ısıtma kontrol cihazı yüzeye monte edilebilir. Kontrol ünitesini duvara monte etmek için uygun bir yer seçin. Çalıştırmak için kolayca erişilebilir olduğundan ve önerilen çevre koşulları dahilinde olduğundan emin olun. Duvar yüzeyinin düz, temiz ve montaj için uygun olduğundan emin olun. Gerekirse, duvar tipine uygun dübel veya vida kullanın.
Muhafaza toz girişine karşı IP20 koruma sağlar.
