Régulateur chauffage électrique tri | manuelle | analogique

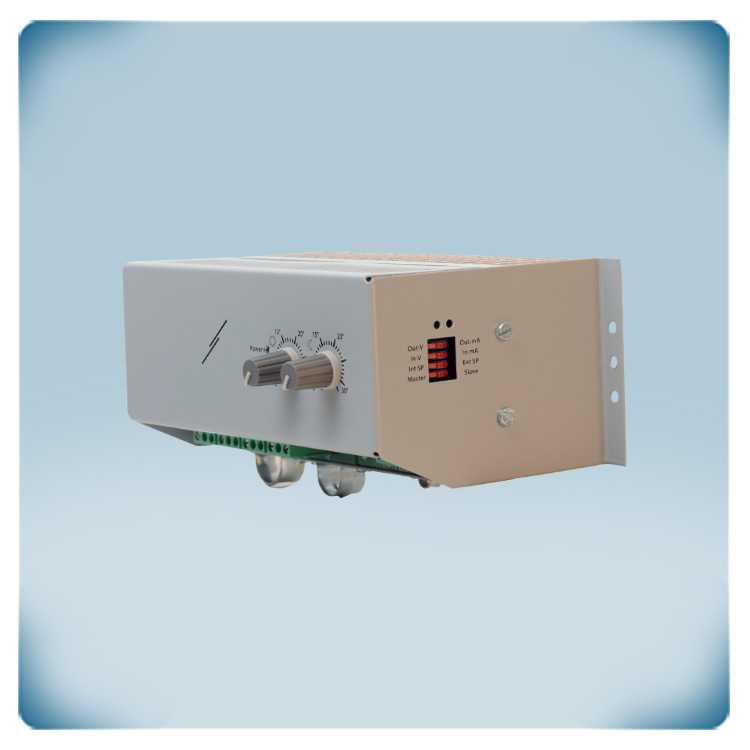

Description du produit
Ce régulateur pour éléments chauffants électriques est spécialement conçu pour contrôler des éléments chauffants triphasés 400 V AC.Il utilise une régulation proportionnelle au temps via la technologie TRIAC. Cette méthode offre un moyen précis de réguler la puissance de l'élément chauffant en modulant les cycles de marche-arrêt, assurant ainsi un contrôle de température efficace et précis.
L'intégration d'une sonde de température PT500 externe améliore les capacités du système en permettant la mesure de la température ambiante. Le point de consigne de température est réglable via le potentiomètre intégré, offrant une option de contrôle local simple.
L'inclusion d'un potentiomètre externe en option permet un réglage à distance. De plus, il existe une entrée numérique pour la commutation Marche/Arrêt, ou bien ON/OFF à distance et une entrée numérique pour commuter entre un point de consigne de température jour et nuit.
La capacité de courant maximale est de 22 A par phase pour les charges résistives.
Spécifications et descriptions supplémentaires
Comment fonctionne l'EH3C4-15 ?
Les régulateurs proportionnels pour batteries électriques de chauffe EH3C4-15 sont conçus pour maintenir la température de l'air dans les systèmes de chauffage triphasés (400 V) en assurant un contrôle du débit de la charge réglable en continu. Ces séquenceurs sont raccordés en série entre l'alimentation électrique et la batterie électrique. Le régulateur utilise une régulation proportionnelle au temps : le rapport entre le temps de marche et le temps d'arrêt varie pour s'adapter à la puissance de chauffe requise. La précision de régulation est supérieure à une commande TRIAC classique et contribue également à la réduction des coûts énergétiques. Étant donné que le courant est commuté par un TRIAC, il n’y a aucune pièce mobile susceptible de présenter une défaillance mécanique. Le courant est commuté au passage à zéro de la phase pour éliminer les perturbations sur le réseau. Il a été développé pour fournir un contrôle précis de haute qualité et de faibles coûts de cycle de vie.
Quels dispositifs supplémentaires sont nécessaires ?
- Potentiomètre externe pour le point de consigne de température Un potentiomètre externe, tel que ceux qui font partie de la série MTP peut être raccordé pour ajuster le point de consigne de température souhaité.
- Raccordement de dispositifs esclaves L'appareil peut être utilisé comme régulateur maître ou comme unité d'extension (esclave). Une sortie analogique (0-10 V ou 0-20 mA) est disponible pour la fonctionnalité esclave avec plusieurs appareils EH3C4-15 ou un EVS(S).
- Sonde de température PT500 Ce régulateur nécessite une sonde de température PT500 pour mesurer la température ambiante. Sentera propose des sondes de température PT500 dans différents boîtiers.

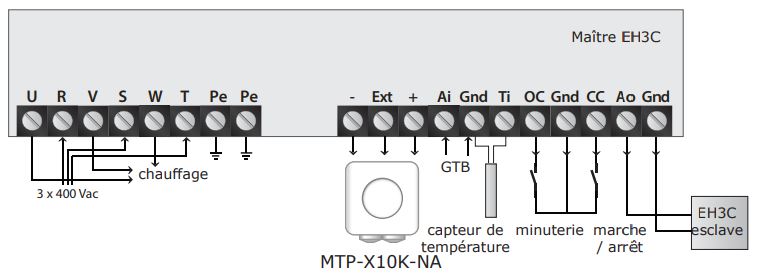

Comment effectuer le raccordement ?
Le raccordement d'une batterie de chauffe triphasée à un régulateur comporte plusieurs étapes pour assurer un fonctionnement correct et sécurisé. Il faut d'abord identifier les spécifications de la batterie de chauffe. Tout de même, il faut vérifier la plaque signalétique ou les fiches techniques du produit pour déterminer sa tension, sa puissance nominale et toutes les configurations de câblage spécifiques requises.
Il convient de déterminer si la batterie de chauffe triphasée doit être câblée en configuration triangle (delta) ou en configuration étoile (wye/star). Cette information est généralement fournie sur la plaque signalétique de la batterie ou dans la documentation du fabricant.Veuillez-vous assurer de disposer des outils, du câblage et des connecteurs appropriés pour l'intervention. Avant de commencer tout câblage, il faut vous-assurer que l'alimentation de la batterie de chauffe et du régulateur est coupée. C'est une mesure de sécurité critique. Il convient de raccorder l'alimentation triphasée au régulateur. Les phases (U, V, W) doivent coïncider avec les bornes correspondantes sur le régulateur (R, S, T). Les bornes de sortie du régulateur doivent être raccordées aux bornes d'entrée de la batterie de chauffe triphasée. Il faut suivre la configuration de câblage spécifique (triangle ou étoile) déterminée précédemment. Respectez les réglementations de mise à la terre définies dans les codes électriques régionaux. Veuillez-vous assurer que le régulateur et la batterie de chauffe sont correctement mis à la terre pour des raisons de sécurité.
Une fois les raccordements terminés, effectuez une inspection minutieuse pour vous assurer que toutes les connexions sont stables et correctes. Mettez sous tension et testez le système tout en surveillant tout problème ou comportement anormal.
Comment effectuer le réglage ?
Votre régulateur possède des fonctions programmables, il faut donc définir les paramètres appropriés tels que les points de consigne de température, les modes de régulation et tout autre réglage pertinent à l'aide des commutateurs DIP situés sur son côté droit. Vérifiez que la batterie de chauffe triphasée répond correctement aux signaux du régulateur. Contrôlez la stabilité de la régulation de température et assurez-vous que les fonctions de sécurité (le cas échéant) fonctionnent correctement.
Qu'est-ce qui rend l'installation facile ?
Ce régulateur de batterie électrique de chauffe peut être monté en surface. Choisissez un emplacement approprié pour le montage du régulateur au mur. Assurez-vous qu'il est facilement accessible pour l'utilisation et qu'il se trouve dans les conditions environnementales recommandées. Assurez-vous que la surface du mur est plane, propre et adaptée au montage. Si nécessaire, utilisez des chevilles ou des vis appropriées au type de mur.
Le boîtier bénéficie d'un indice de protection IP20 contre la pénétration de poussière.
