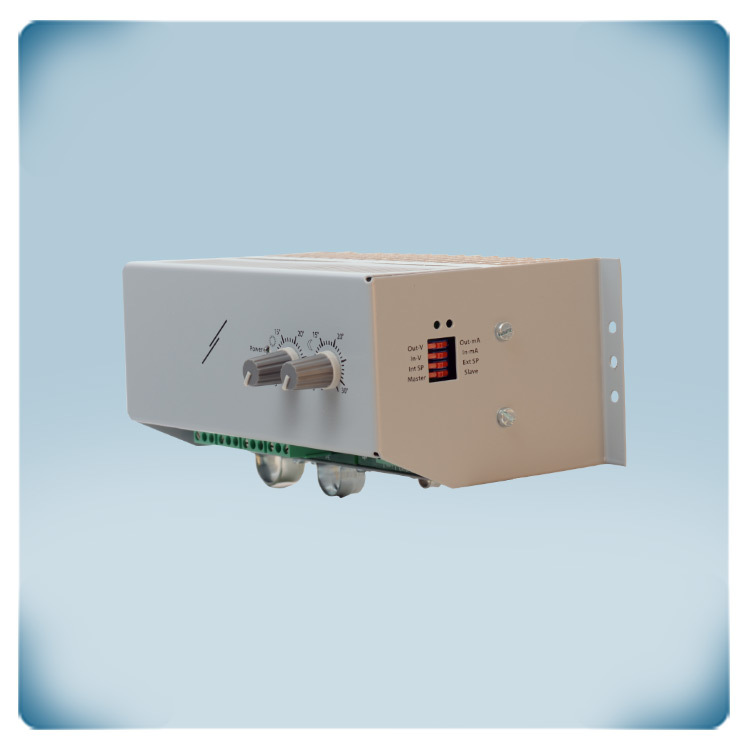

Контролер за електрически нагревател, главно устройство
Описание на продукта
EH3C4-15 представлява регулатор за трифазни (400 V) електрически нагреватели в отоплителни системи. Контролерът използва пропорционално на времето управление чрез технологията TRIAC. Този метод осигурява прецизно регулиране на мощността на нагревателния елемент чрез промяна на циклите на включване и изключване, осигурявайки ефективен контрол на желаната температура.
Чрез свързването на допълнителна температурна сонда тип PT500 можете да измервате температурата на околната среда, а зададената максимална температурна стойност можете да настроите посредством вградения потенциометър, който от друга страна предоставя възможност за улеснено локално управление.
Имате предоставена възможност за дистанционно управление като просто свържете допълнителен потенциометър към контролера, а устройството има допълнителен цифров вход за дистанционно включване или изключване на двигателя, както и друг цифров вход за превключване между зададените стойности на температура в режим ден или нощ.
Максималният капацитет на тока е 22 A на фаза за резистивни товари.
Допълнителни спецификации и описание
Как работи устройството?
Контролерите за електрически нагреватели EH3C4-15 са предназначени за регулиране на температурата в трифазни 400-волтови електрически отоплителни системи, като осигуряват непрекъснато регулируем контрол на товара. Тези импулсни устройства установяват свързването между захранването и електрически нагревател в инсталациятта. Регулаторът управлява съотношението между периодите на включване и изключване, за да генерира необходимата топлинна мощност. Точността на управлението е по-добра от типичната ТРИАК технология на управление и също допринася за намаляване на енергийните разходи. Няма нужда от свързването на допълнителни части или устройства, тъй като токът се превклюва посредством ТРИАК технологията. Токът се превключва при нулев фазов ъгъл, за да се намалят електромагнитните смущения в мрежата. Разработен е с цел осигуряване на високо качество, прецизно управление и ниски енергийни разходи през целия жизнен цикъл.
Свързване на допълнителен потенциометър за регулиране на температурата
За регулиране на зададената температура, свържете допълнителен потенциометър от серията MTP.
Свързване на подчинени устройства
Устройството може да се използва като Главно устройство или подчинено такова, като аналоговият изход (тип 0-10 V или 0-20 мA) може да се използва за промяна на функциите на устройството към подчинено такова с цел свързване към множество други устройства от същата серия или от сериите регулатори на обороти EVS или EVSS.
Измерване на температурата посредством температурна сонда PT500
За да измервате правилно температурата на околната среда, свържете температурната сонда на Сентера от серия РТ500.
Опростено свързване
Контролерът предоставя възможност за изключително опростено свързване към трифазен електрически нагревател само в няколко стъпки. На първо място трябва да се запознаете подробно със спецификата на нагревателя и неговата функционалност, проверете продуктовите характеристики, за да определите нужните напрежение, мощност и други изисквания за безопасно и лесно свързване. След това се уверете дали трифазният нагревател не трябва да бъде свързан към другите компоненти, като оформите електрическа верига тип „делта“ или „звезда“. Обикновено, тази информация можете да намерите описана върху етикета на изделието или в документацията, предоставена директно от производителя. Уверете се, че разполагате с подходящите инструменти, кабели и конектори преди да започнете свързването. Преди да започнете работа, уверете се, че захранването, подавано към нагревателя и контролера е изключено и се погрижете за безопасността и здравето Ви, както и целостта на инсталираните компоненти във веригата. Свържете трифазното захранване към контролера, като следите внимателно за съответствие между изходите към електрическия двигател (U, V, W) и съответните клеми за захранването (R, S, T). Свържете изходните клеми на контролера към входните клеми на трифазния нагревател. Следвайте специфичната форма на свързване, посочена по-горе. Спазвайте изискванията за заземяване, описани в техническата спецификация на продукта. Уверете се, че както контролерът, така и нагревателят са правилно заземени преди да започнете работа. След завършване на процедурата, проверете свързването на устройствата и дали работят правилно. Включете захранването и тествайте системата, като следите за всякакви проблеми, възникнали последством свързването на продуктите.
Настройка на устройството
Контролерът има зададени по подразбиране настройки, но Вие ще трябва да зададете подходящите параметри на температурата, режими на управление и други настройки, като използвате DIP превключвателите от дясната му страна. Проверете дали трифазният нагревател получава правилни сигнали, подавани от контролера. Убедете се, че функциите на управление на температурните стойности са дефинирани правилно.
Опростен монтаж
Електрическият контролер за нагреватели може да бъде монтиран върху гладка повърхност. Изберете подходящо място за монтиране на контролера. Уверете се, че е лесно достъпен за работа и, че повърхността на стената е равна, чиста и подходяща за монтаж. Ако е необходимо, използвайте закрепителни връзки или винтове, подходящи за вида стена. Корпусът на изделието е със степен на защита IP20 с цел предпазване на елекрониката на устройството от проникване на прах или влага.
