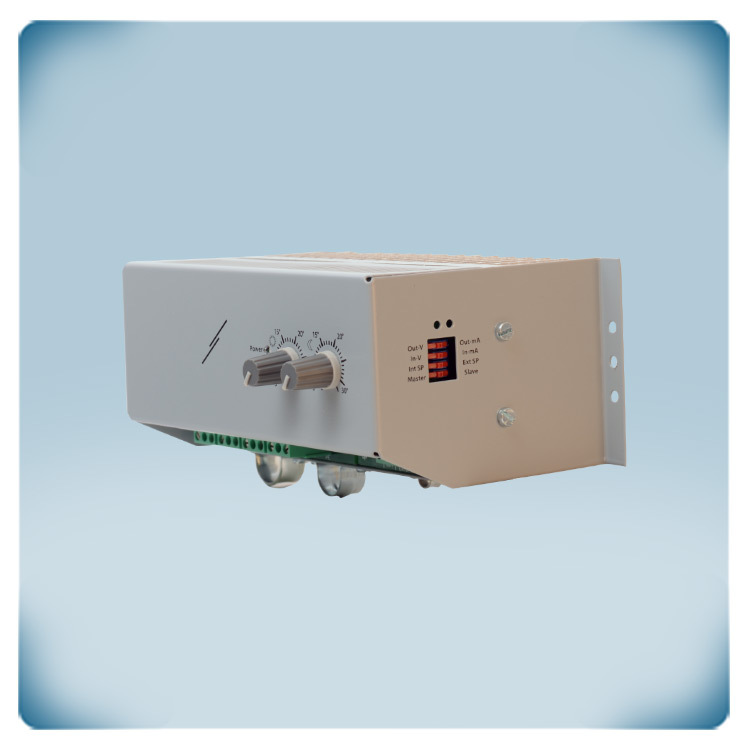

Regulador de calefacción eléctrica | 15 kW
Descripción de producto
Este controlador para baterías de calefacción eléctrica está diseñado específicamente para la regulación de resistencias eléctricas trifásicas de 400 VCA. Utiliza un control proporcional en el tiempo mediante tecnología TRIAC. Este método proporciona un medio preciso para regular la potencia del elemento calefactor modulando los ciclos de encendido y apagado, garantizando un control de temperatura eficiente y exacto.
La integración de una sonda de temperatura PT500 externa mejora las capacidades del sistema al permitir la medición de la temperatura ambiente. El punto de consigna de temperatura es ajustable a través del potenciómetro integrado, proporcionando una opción de control local sencilla.
La inclusión de un potenciómetro externo opcional permite el ajuste remoto. Además, dispone de una entrada digital para la conmutación remota ON-OFF y una entrada digital para alternar entre el punto de consigna de temperatura diurno y nocturno.
La capacidad de corriente máxima es de 22 A por fase para cargas resistivas.
Especificaciones y descripción adicionales
¿Cómo funciona el EH3C4-15?
Los controladores proporcionales de calefacción eléctrica EH3C4-15 están diseñados para mantener la temperatura del aire en sistemas de calefacción trifásicos (400 V) mediante un control de carga continuamente ajustable. Ellos se conectan en serie entre la fuente de alimentación y el calentador eléctrico. El controlador utiliza un control proporcional en el tiempo: la relación entre el tiempo de encendido y el tiempo de apagado varía para ajustarse a la potencia térmica requerida. La precisión del control es superior al control TRIAC convencional y también contribuye a la reducción de los costes energéticos. Dado que la corriente es conmutada por un TRIAC, no hay piezas móviles que puedan desgastarse.
¿Qué dispositivos adicionales se requieren?
• Potenciómetro externo para el punto de consigna de temperatura
Se puede conectar un potenciómetro externo, como el modelo MTP, para ajustar el punto de consigna de temperatura deseado.
• Conexión de dispositivos "slave"
El dispositivo puede utilizarse como controlador "master "o como unidad de expansión ("slave"). Dispone de una salida analógica (0-10 V o 0-20 mA) para la funcionalidad de esclavo con múltiples dispositivos EH3C4-15 o un EVS(S).
• Sonda de temperatura PT500
Este controlador requiere una sonda de temperatura PT500 para medir la temperatura ambiente. Sentera ofrece sondas de temperatura PT500 en diferentes tipos de carcasas.
¿Cómo realizar la conexión?
La conexión de un calentador trifásico a un controlador implica varios pasos para garantizar el funcionamiento correcto y la seguridad. En primer lugar, es necesario identificar las especificaciones del calentador. Consulte la placa de características o las especificaciones del producto del calentador trifásico para determinar su tensión, potencia nominal y cualquier configuración de cableado específica requerida.
Determine si el calentador trifásico debe cablearse en configuración de triángulo (delta) o en configuración estrella (wye). Esta información suele figurar en la placa de características del calentador o en la documentación del fabricante. Asimismo, asegúrese de disponer de las herramientas, el cableado y los conectores adecuados para el trabajo. Antes de comenzar cualquier cableado, asegúrese de que la alimentación del calentador y del controlador esté desconectada. Esto es fundamental para la seguridad.
Conecte la alimentación trifásica al controlador. Haga coincidir las fases (U, V, W) con los terminales correspondientes del controlador (R, S, T). Conecte los terminales de salida del controlador a los terminales de entrada del calentador trifásico. Siga la configuración de cableado específica (triángulo o estrella) determinada anteriormente.
Cumpla con las normativas de puesta a tierra establecidas en los códigos eléctricos regionales. Igualmente, asegúrese de que tanto el controlador como el calentador estén correctamente conectados a toma de tierra por motivos de seguridad.
Tras completar las conexiones, realice una inspección exhaustiva para asegurar que todos los puntos de unión estén firmes y sean correctos. Conecte la alimentación y pruebe el sistema mientras supervisa cualquier problema o comportamiento anómalo.
¿Cómo realizar el ajuste?
Su controlador dispone de funciones programables, por lo que es necesario configurar los parámetros adecuados, tales como los puntos de consigna de temperatura, los modos de control y cualquier otro ajuste pertinente mediante los microinterruptores (DIP switches) situados en su lateral derecho.
Verifique que el calentador trifásico responda correctamente a las señales del controlador. Compruebe que el control de temperatura sea constante y asegúrese de que las funciones de seguridad (si las hubiera) funcionen correctamente.
¿Qué facilita la instalación?
Este controlador de calefacción eléctrica permite el montaje en superficie. Seleccione una ubicación adecuada para el montaje del controlador en la pared. Asegúrese de que sea fácilmente accesible para su operación y que se encuentre dentro de las condiciones ambientales recomendadas. Asegúrese de que la superficie de la pared sea plana, esté limpia y sea adecuada para el montaje. Si es necesario, utilice tacos o tornillos apropiados para el tipo de pared.
La carcasa ofrece un grado de protección IP20 contra la entrada de polvo.
