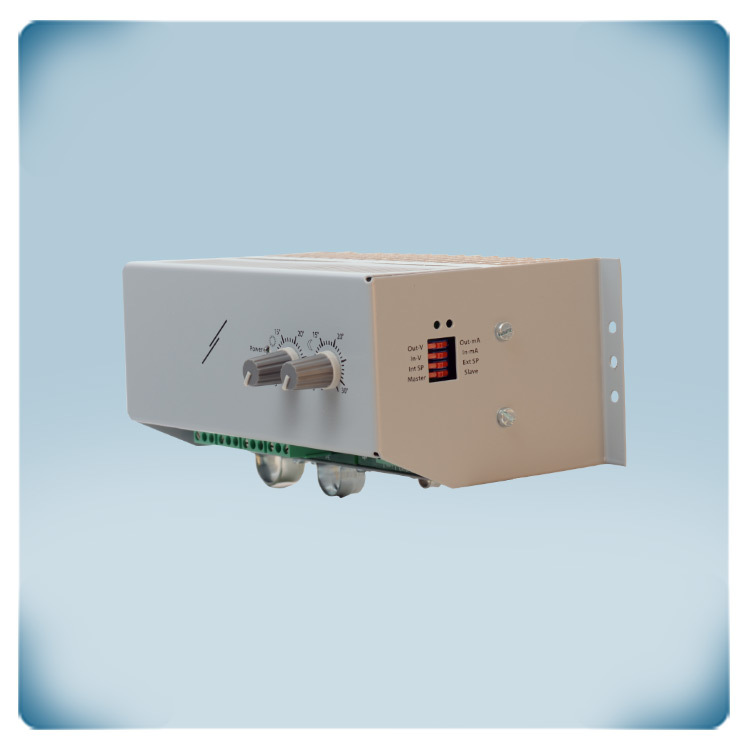

Regolatore per calorifero elettrico | 15 kW
Descrizione del prodotto
Questo è un controller per elementi riscaldanti elettrici. Controlla resistenze elettriche trifase 400 VAC. È possibile collegare una sonda di temperatura PT500 opzionale per misurare la temperatura ambientale.
Il controllo del tempo-proporzionale - tecnologia TRIAC - viene utilizzato per controllare l'elemento riscaldante. Il setpoint della temperatura può essere regolato tramite il potenziometro integrato. È possibile collegare un potenziometro esterno opzionale per regolare il setpoint a distanza.
È presente un ingresso digitale per la commutazione ON-OFF remota e un ingresso digitale per la commutazione tra un setpoint di temperatura diurno e notturno. Il carico massimo (resistivo) è 22A.
Specifiche e descrizioni aggiuntive
Funzionamento dell'EH3C4-15
I regolatori proporzionali per riscaldamento elettrico EH3C4-15 sono progettati per mantenere la temperatura dell'aria nei sistemi di riscaldamento trifase (400 V), fornendo un controllo del carico a regolazione continua. Questi pulsatori sono collegati in serie tra l'alimentazione e un riscaldatore elettrico. Il regolatore utilizza un controllo proporzionale al tempo: il rapporto tra tempo di accensione e tempo di spegnimento viene variato per adattarsi alla potenza di riscaldamento richiesta. La precisione del controllo è migliore rispetto al normale controllo a triac e contribuisce a ridurre i costi energetici. Poiché la corrente viene commutata da un triac, non ci sono parti mobili che possono usurarsi. La corrente viene commutata ad angolo di fase zero per eliminare i disturbi della rete. È stato sviluppato per fornire un controllo accurato e di alta qualità e costi ridotti del ciclo di vita.
I regolatori proporzionali per riscaldamento elettrico EH3C4-15 sono progettati per mantenere la temperatura dell'aria nei sistemi di riscaldamento trifase (400 V), fornendo un controllo del carico a regolazione continua. Questi pulsatori sono collegati in serie tra l'alimentazione e un riscaldatore elettrico. Il regolatore utilizza un controllo proporzionale al tempo: il rapporto tra tempo di accensione e tempo di spegnimento viene variato per adattarsi alla potenza di riscaldamento richiesta. La precisione del controllo è migliore rispetto al normale controllo a triac e contribuisce a ridurre i costi energetici. Poiché la corrente viene commutata da un triac, non ci sono parti mobili che possono usurarsi. La corrente viene commutata ad angolo di fase zero per eliminare i disturbi della rete. È stato sviluppato per fornire un controllo accurato e di alta qualità e costi ridotti del ciclo di vita.
Potenziometro esterno per il setpoint di temperatura
È possibile collegare un potenziometro esterno come l'MTP per regolare il setpoint di temperatura desiderato.
È possibile collegare un potenziometro esterno come l'MTP per regolare il setpoint di temperatura desiderato.
Collegamento di dispositivi slave
Il dispositivo può essere utilizzato come controllore master o come unità di espansione (slave). È disponibile un'uscita analogica (0-10 V o 0-20 mA) per la funzionalità slave con più dispositivi EH3C4-15 o un EVS(S).
Il dispositivo può essere utilizzato come controllore master o come unità di espansione (slave). È disponibile un'uscita analogica (0-10 V o 0-20 mA) per la funzionalità slave con più dispositivi EH3C4-15 o un EVS(S).
Sonda di temperatura PT500
Questo controllore richiede una sonda di temperatura PT500 per misurare la temperatura ambiente. Sentera offre sonde di temperatura PT500 in diverse custodie.
Questo controllore richiede una sonda di temperatura PT500 per misurare la temperatura ambiente. Sentera offre sonde di temperatura PT500 in diverse custodie.
Come collegare
Il collegamento di un riscaldatore trifase a un regolatore richiede diverse fasi per garantire il corretto funzionamento e la sicurezza. Per prima cosa è necessario identificare le specifiche del riscaldatore. Controllare la targhetta o le specifiche del prodotto del riscaldatore trifase per determinare la tensione, la potenza nominale e le configurazioni di cablaggio specifiche richieste.
Determinare se il riscaldatore trifase deve essere cablato con una configurazione a triangolo o a stella. Queste informazioni sono generalmente riportate sulla targhetta del riscaldatore o nella documentazione del produttore. Assicurarsi di disporre degli strumenti, dei cablaggi e dei connettori appropriati per il lavoro. Prima di iniziare il cablaggio, assicurarsi che il riscaldatore e il regolatore siano spenti. Questo è fondamentale per la sicurezza. Collegare l'alimentazione trifase al regolatore. Far corrispondere le fasi (U, V, W) ai terminali corrispondenti sul regolatore (R, S, T). Collegare i terminali di uscita del regolatore ai terminali di ingresso del riscaldatore trifase. Seguire la configurazione di cablaggio specifica (delta o wye) determinata in precedenza. Rispettare le norme di messa a terra indicate nei codici elettrici regionali. Assicurarsi che sia il regolatore che il riscaldatore siano adeguatamente messi a terra per motivi di sicurezza.
Dopo aver completato i collegamenti, eseguire un'ispezione accurata per verificare che tutti i collegamenti siano sicuri e corretti. Accendere l'alimentazione e testare il sistema monitorando eventuali problemi o comportamenti anomali.
Il collegamento di un riscaldatore trifase a un regolatore richiede diverse fasi per garantire il corretto funzionamento e la sicurezza. Per prima cosa è necessario identificare le specifiche del riscaldatore. Controllare la targhetta o le specifiche del prodotto del riscaldatore trifase per determinare la tensione, la potenza nominale e le configurazioni di cablaggio specifiche richieste.
Determinare se il riscaldatore trifase deve essere cablato con una configurazione a triangolo o a stella. Queste informazioni sono generalmente riportate sulla targhetta del riscaldatore o nella documentazione del produttore. Assicurarsi di disporre degli strumenti, dei cablaggi e dei connettori appropriati per il lavoro. Prima di iniziare il cablaggio, assicurarsi che il riscaldatore e il regolatore siano spenti. Questo è fondamentale per la sicurezza. Collegare l'alimentazione trifase al regolatore. Far corrispondere le fasi (U, V, W) ai terminali corrispondenti sul regolatore (R, S, T). Collegare i terminali di uscita del regolatore ai terminali di ingresso del riscaldatore trifase. Seguire la configurazione di cablaggio specifica (delta o wye) determinata in precedenza. Rispettare le norme di messa a terra indicate nei codici elettrici regionali. Assicurarsi che sia il regolatore che il riscaldatore siano adeguatamente messi a terra per motivi di sicurezza.
Dopo aver completato i collegamenti, eseguire un'ispezione accurata per verificare che tutti i collegamenti siano sicuri e corretti. Accendere l'alimentazione e testare il sistema monitorando eventuali problemi o comportamenti anomali.
Impostazioni del programmatore
Il regolatore è dotato di funzioni programmabili, pertanto è necessario impostare i parametri appropriati, come i setpoint di temperatura, le modalità di controllo e qualsiasi altra impostazione pertinente, utilizzando gli interruttori DIP sul lato destro. Verificare che il riscaldatore trifase risponda in modo appropriato ai segnali del regolatore. Verificare che il controllo della temperatura sia costante e che le eventuali funzioni di sicurezza funzionino correttamente.
Il regolatore è dotato di funzioni programmabili, pertanto è necessario impostare i parametri appropriati, come i setpoint di temperatura, le modalità di controllo e qualsiasi altra impostazione pertinente, utilizzando gli interruttori DIP sul lato destro. Verificare che il riscaldatore trifase risponda in modo appropriato ai segnali del regolatore. Verificare che il controllo della temperatura sia costante e che le eventuali funzioni di sicurezza funzionino correttamente.
Facile da installare
Questo regolatore di riscaldamento elettrico può essere montato in superficie. Scegliere una posizione adatta per il montaggio del regolatore sulla parete. Assicurarsi che sia facilmente accessibile per il funzionamento e che rientri nelle condizioni ambientali raccomandate. Assicurarsi che la superficie della parete sia piana, pulita e adatta al montaggio. Se necessario, utilizzare tasselli o viti adatti al tipo di parete.
L'involucro offre un grado di protezione IP20 contro l'ingresso di polvere e umidità.
Questo regolatore di riscaldamento elettrico può essere montato in superficie. Scegliere una posizione adatta per il montaggio del regolatore sulla parete. Assicurarsi che sia facilmente accessibile per il funzionamento e che rientri nelle condizioni ambientali raccomandate. Assicurarsi che la superficie della parete sia piana, pulita e adatta al montaggio. Se necessario, utilizzare tasselli o viti adatti al tipo di parete.
L'involucro offre un grado di protezione IP20 contro l'ingresso di polvere e umidità.
