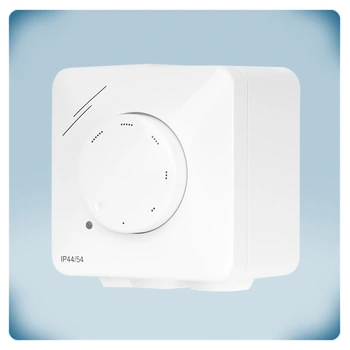

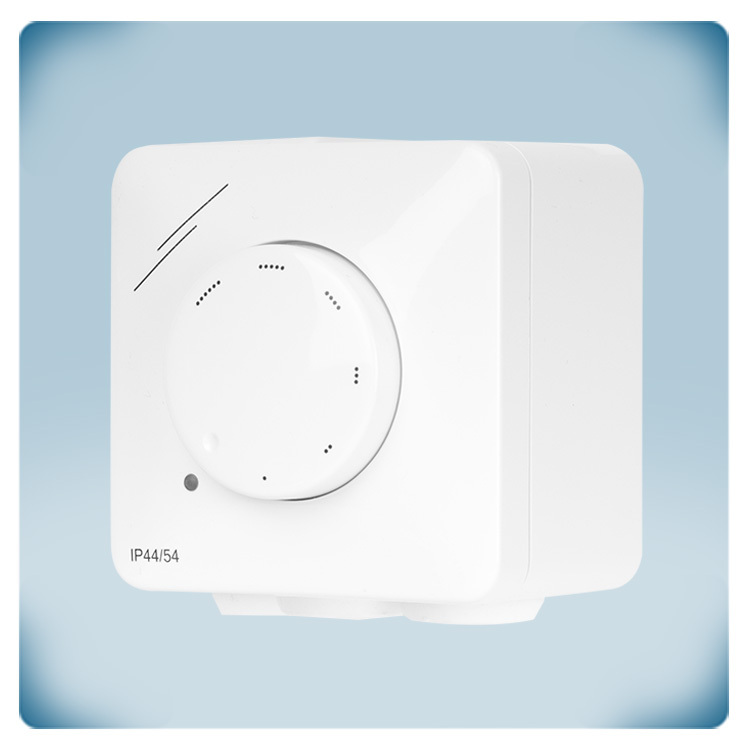

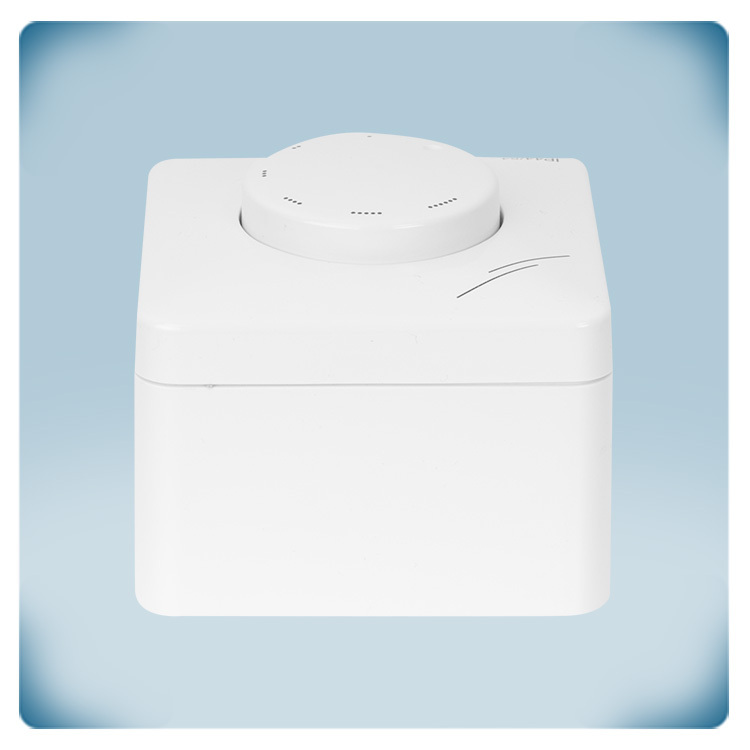

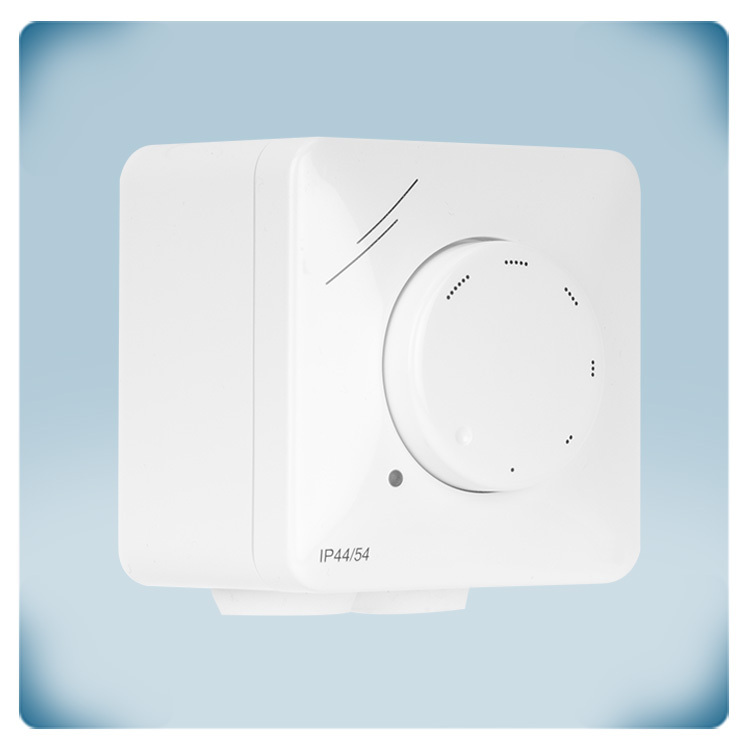

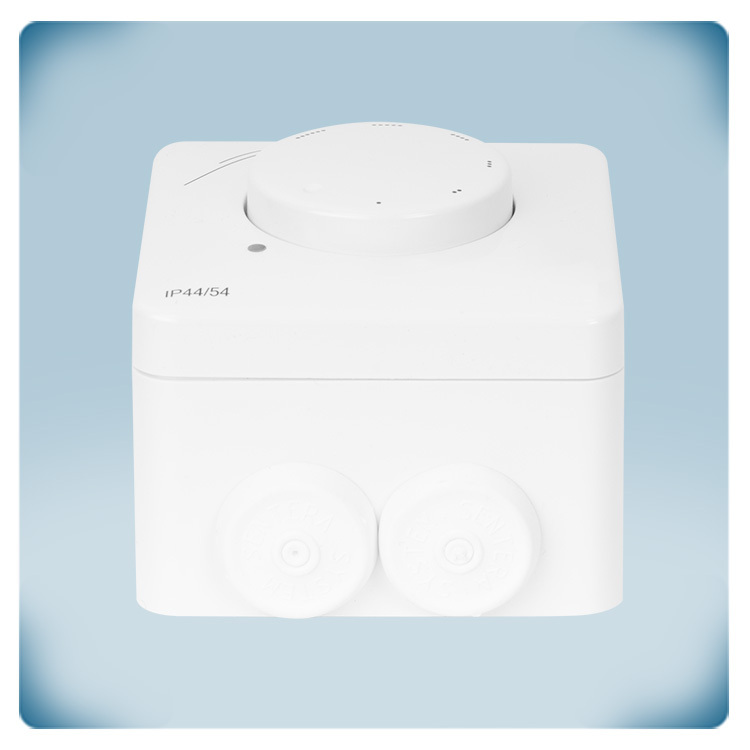

Varvtalsregulator för fläkt | driftindikering – 1,5 A

Hur erbjuder LTYN-serien förenklad fläkthastighetsreglering?

Sentera LTYN-serien består av elektroniska fläkthastighetsregulatorer med manuell styrning, som erbjuder en förenklad lösning för ventilationsreglering. Med en enda knapp – vridreglaget – kan fläkthastigheten ställas in från minimum till maximum genom att vrida reglaget medurs. Om reglaget vrids moturs stannar motorn. Serien liknar MTYN-serien mycket, med den enda skillnaden att LTYN har en inbyggd LED-indikator för driftstatus.

Hur kan läget ”OFF” avaktiveras för kontinuerlig drift?

LTYN har ett OFF-läge, vilket innebär att motorn stannar när reglaget vrids moturs. Vid behov kan dock OFF-läget avaktiveras. I detta fall kan motorn vara i drift när regulatorn är ansluten till elnätet. Det innebär att fläkten fortsätter att gå när matningsspänning finns tillgänglig, även om regulatorn är avstängd via reglaget.

Som standard ansluts matningsspänningen till LTYN via plintarna ↑ och N. För att avaktivera OFF-läget ska matningsspänningen i stället anslutas via plintarna för den oreglerade utgången, det vill säga ↓ och N.

Vad är syftet med och funktionen hos den oreglerade utgången?

Serien har en oreglerad utgång som är aktiv när motorn är aktiverad. Den kallas oreglerad eftersom den antingen är PÅ (230 V) eller AV (0 V).

Om matningsspänningen ansluts till ↑ och N är den oreglerade utgången aktiv medan motorn är igång. Den oreglerade utgången används för anslutning av exempelvis en lampa, en ventil eller en treförbindelse för motorn.

Det innebär att utgången är avsedd för styrning av externa enheter som kan fungera utan att den inkommande spänningen behöver regleras. Med andra ord reglerar LTYN fläkten via den reglerade utgången genom att styra spänningen, samtidigt som ytterligare en enhet kan styras via den oreglerade utgången. I det senare fallet regleras inte spänningen, utan den är antingen 0 V eller 230 V.

Om du ansluter matningsspänningen till enheten enligt standardutförandet aktiveras regulatorns oreglerade utgång när motorn är igång. Det innebär att den anslutna externa enheten avaktiveras när fläkten stannar – ventilen stängs eller lampan släcks. När fläkten är igång förblir ventilen öppen och lampan tänd.

Den maximala strömmen för den oreglerade utgången är 2 A.

Hur justeras och optimeras fläktens minimihastighet?

LTYN har en intern trimpotentiometer för justering av fläktens minimihastighet. Det är normalt att motorn avger något mer ljud vid lägre hastigheter. Därför kan motorns minimispänning justeras för att förhindra att motorn stannar på grund av variationer i nätspänningen.

Med trimpotentiometern kan motorns minimispänning ställas in inom intervallet 20–70 % av matningsspänningen (dvs. cirka 80–180 V AC).

Vad är syftet med den integrerade LED-indikatorn?

Den orangefärgade LED-indikatorn visar driftstatusen. Vid normal motordrift lyser den orange LED-indikatorn med fast sken.

Vilka egenskaper har kapslingen när det gäller design, hållbarhet och montering?

LTYN kapsling är tillverkad av slitstark, vit ASA-plast. Materialet är UV-beständigt och ger skydd mot damm, vattenstänk och stötar.

Dessutom kan LTYN monteras på olika typer av väggar eftersom den stöder både infälld montering och utanpåliggande väggmontering. Vid infälld montering passar den perfekt i en europeisk standarddosa.

Regulatorn kan rengöras med enbart en fuktig trasa.
