Fiche technique

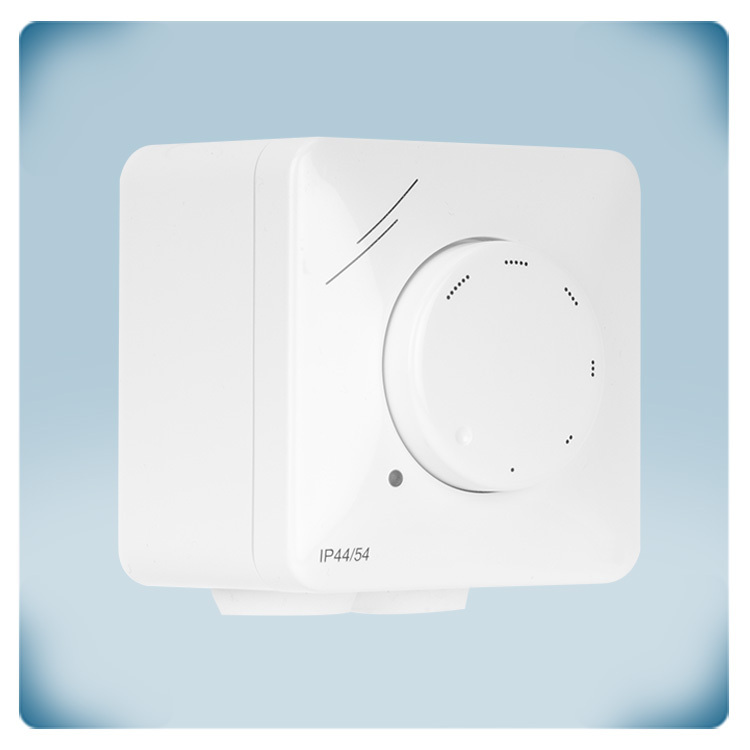

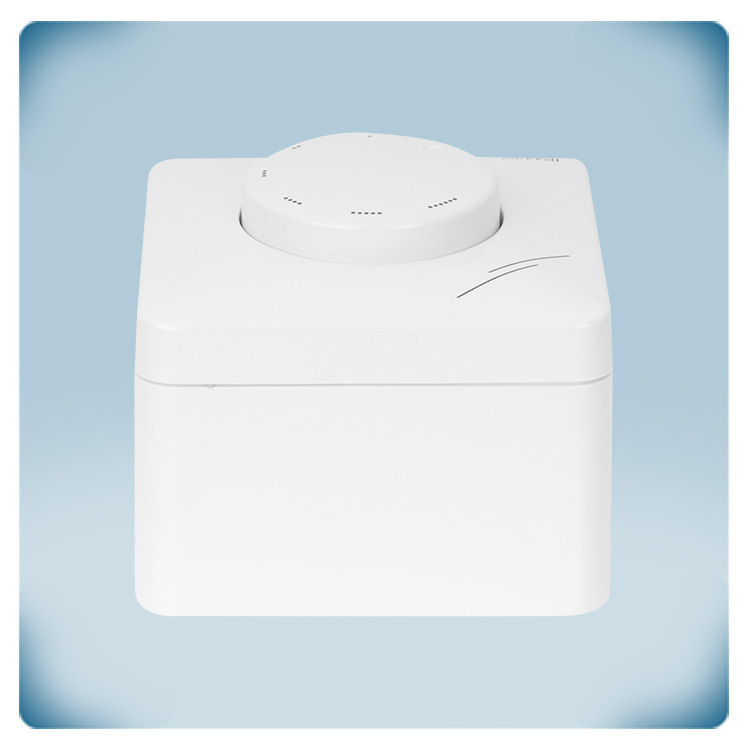

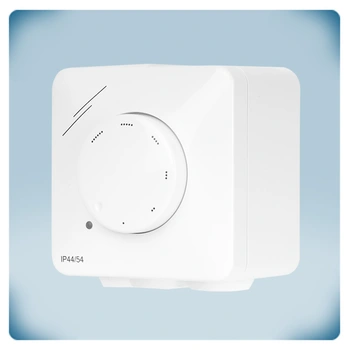

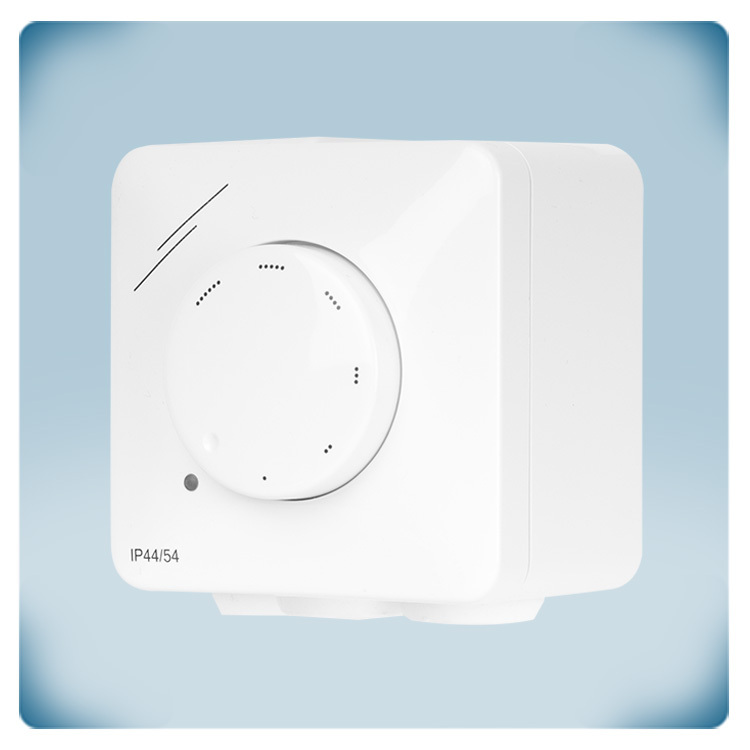

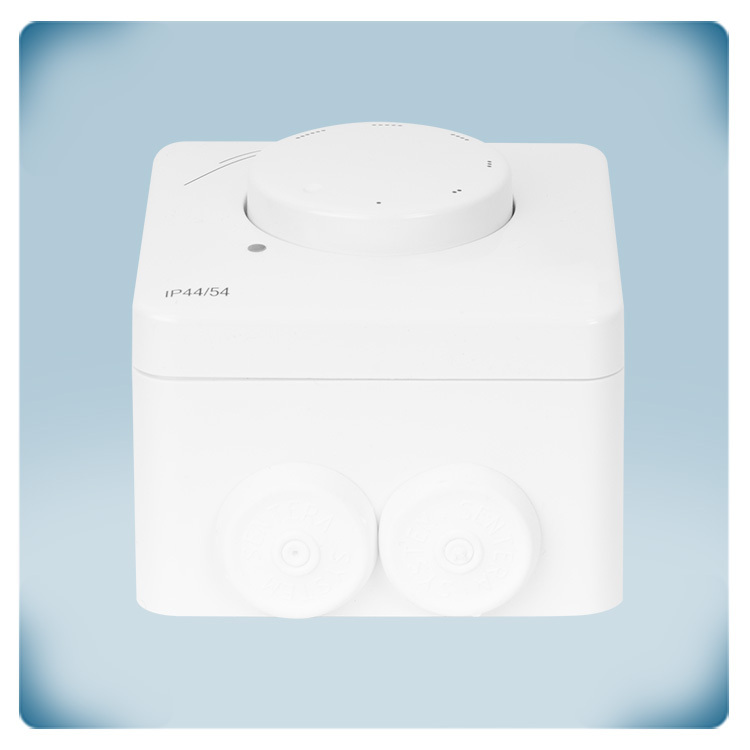

Régulateur de vitesse ventilateur avec voyant – 1,5 A
Description du produit
Ce régulateur est conçu pour les moteurs monophasés avec un courant maximal de 1,5 A. Il permet un réglage facile de la vitesse, de faible à élevée, avec une vitesse minimale ajustable au moyen d’un potentiomètre interne.
Pour une régulation précise de la tension du moteur, l’appareil utilise la technologie TRIAC. Il est également équipé d’un voyant LED orange indiquant son fonctionnement.
Adapté aux environnements résidentiels et commerciaux, le régulateur peut être installé en montage encastré avec un indice de protection IP44 ou en montage en saillie avec un indice de protection IP54.
Spécifications et descriptions supplémentaires
Comment la série LTYN simplifie-t-elle le réglage de la vitesse des ventilateurs ?
La série LTYN de Sentera comprend des régulateurs électroniques de vitesse pour ventilateurs à commande manuelle, offrant une solution simplifiée pour le contrôle de la ventilation. À l’aide d’un seul bouton rotatif, la vitesse du ventilateur peut être réglée du minimum au maximum en tournant le bouton dans le sens des aiguilles d’une montre. En tournant le bouton dans le sens inverse des aiguilles d’une montre, le moteur s’arrête. Cette série est très similaire à la série MTYN, à la seule différence qu’elle intègre un voyant LED de fonctionnement.
Comment désactiver la position « OFF » pour permettre un fonctionnement continu ?
Le LTYN dispose d’une position OFF : en tournant le bouton dans le sens inverse des aiguilles d’une montre, le moteur s’arrête. Toutefois, si nécessaire, cette position OFF peut être désactivée. Dans ce cas, le moteur peut fonctionner dès que le régulateur est raccordé au réseau électrique : même si le régulateur est en position arrêt, le ventilateur continue de fonctionner si l’alimentation électrique est disponible. En configuration standard, la tension d’alimentation du LTYN est raccordée aux bornes ↑ et N. Pour désactiver la position OFF, l’alimentation doit être raccordée aux bornes prévues pour la sortie non régulée, à savoir ↓ et N.
Quel est le rôle et le fonctionnement de la sortie non régulée ?
La série dispose d’une sortie non régulée qui est active lorsque le moteur est en marche. Elle est dite non régulée car elle est soit activée (230 V), soit désactivée (0 V).
Si la tension d’alimentation est raccordée aux bornes ↑ et N, la sortie non régulée est active lorsque le moteur fonctionne. Cette sortie peut être utilisée pour raccorder une lampe, une vanne, etc., ou pour un raccordement de moteur à trois fils. Elle est donc destinée à commander des appareils externes qui fonctionnent sans nécessiter de régulation de la tension d’alimentation. En d’autres termes, le LTYN régule le ventilateur via la sortie régulée en ajustant la tension et permet également de commander un autre appareil. Dans ce dernier cas, toutefois, la tension n’est pas régulée : elle est soit de 0 V, soit de 230 V.
Lorsque l’alimentation est raccordée selon la configuration standard, la sortie non régulée du régulateur est active lorsque le moteur fonctionne. Ainsi, lorsque le ventilateur s’arrête, l’appareil externe raccordé est désactivé : la vanne se ferme ou la lampe s’éteint. Lorsque le ventilateur fonctionne, la vanne reste ouverte et la lampe reste allumée. Le courant maximal de la sortie non régulée est de 2 A.
Comment régler et optimiser la vitesse minimale du ventilateur ?
Le LTYN est équipé d’un potentiomètre interne permettant de régler la vitesse minimale du ventilateur. Il est normal que le moteur produise un peu plus de bruit à basse vitesse. C’est pourquoi la tension minimale du moteur peut être ajustée afin d’éviter son arrêt en cas de variations de la tension du réseau. Le potentiomètre permet de régler la tension minimale du moteur entre 20 et 70 % de la tension d’alimentation, soit environ 80 à 180 V CA.
Quel est le rôle du voyant LED intégré ?
Le voyant LED orange indique l’état de fonctionnement. En fonctionnement normal du moteur, le voyant LED orange reste allumé en continu.
Quelles sont les caractéristiques du boîtier en matière de conception, de durabilité et de montage ?
Le boîtier du LTYN est fabriqué en plastique ASA blanc durable. Ce matériau résiste aux UV et protège contre la poussière, les projections d’eau et les chocs. De plus, le LTYN peut être installé dans différents types de murs grâce à ses possibilités de montage encastré et en saillie. En montage encastré, il s’adapte parfaitement aux boîtiers standard européens. Le nettoyage s’effectue uniquement à l’aide d’un chiffon humide.
