Scheda tecnica

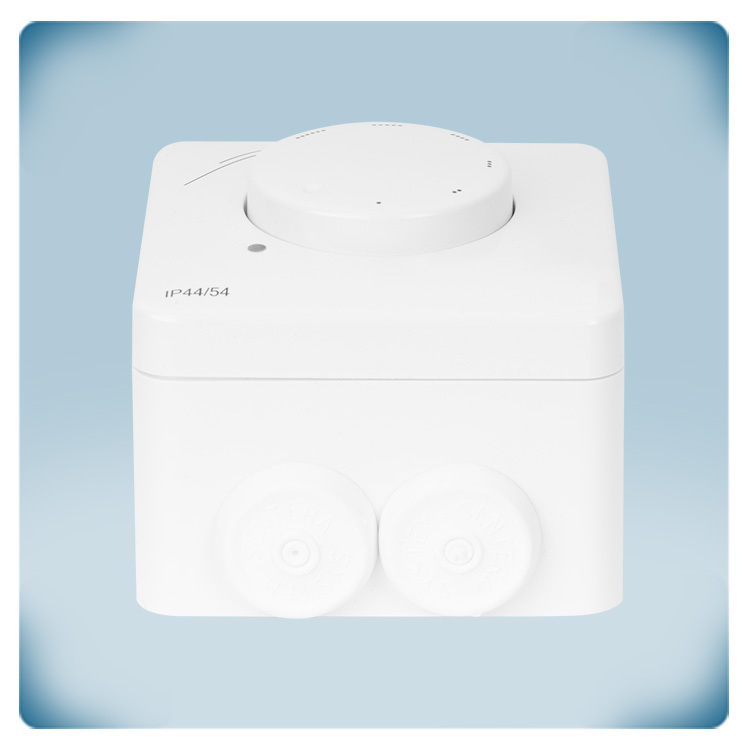

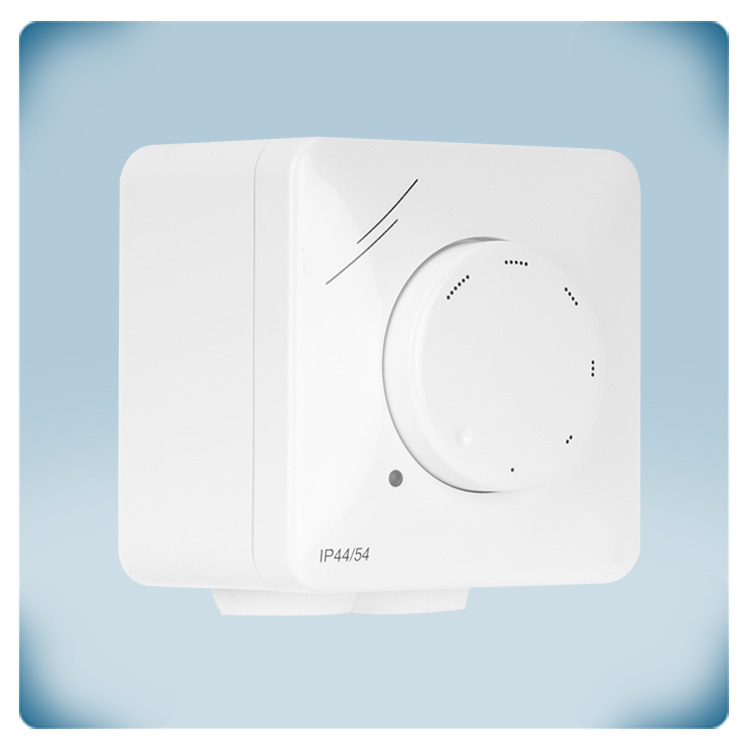

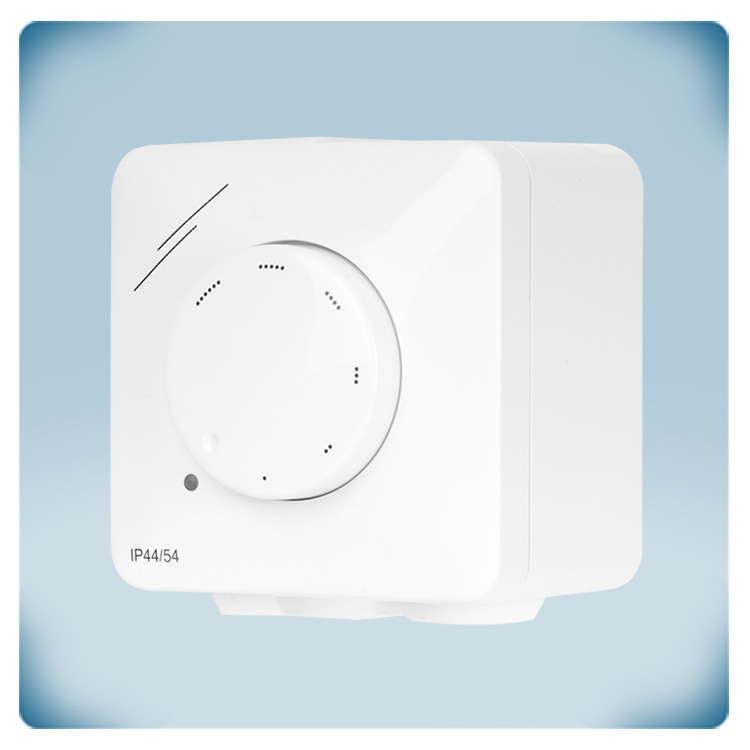

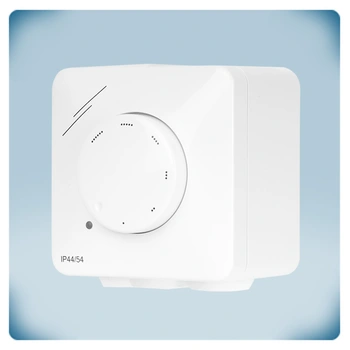

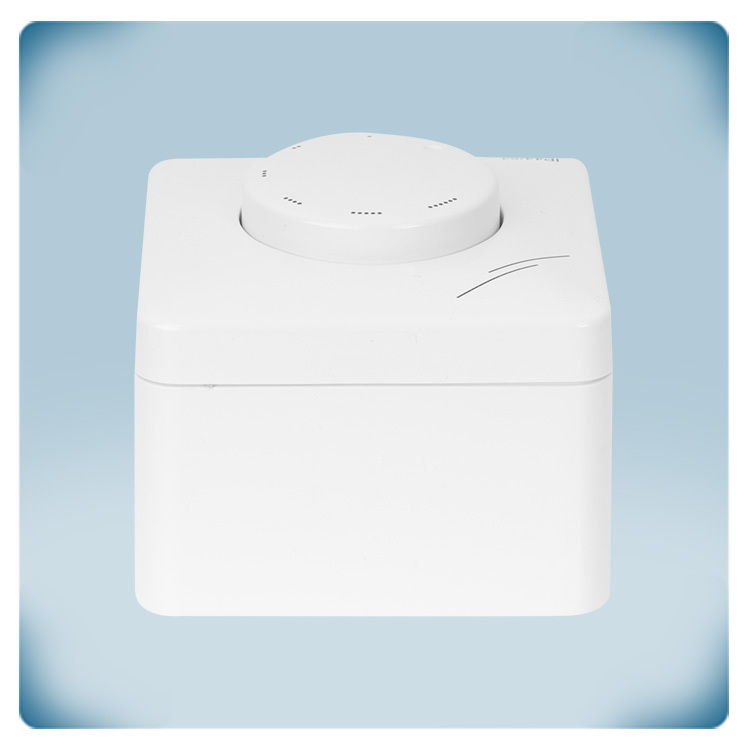

Regolatore velocità ventilatore | Spia di funzionamento – 1,5 A
Descrizione del prodotto
Questo controller è progettato per motori monofase con una corrente massima di 1,5 A. Consente una regolazione semplice della velocità da bassa ad alta, con la velocità minima impostata tramite un trimmer interno.
Per una regolazione precisa della tensione del motore, il dispositivo utilizza la tecnologia TRIAC. È inoltre dotato di una spia LED arancione che ne indica il funzionamento.
Adatto sia ad ambienti residenziali sia commerciali, il controller può essere installato a incasso, con grado di protezione IP44, oppure in superficie, con grado di protezione IP54.
Specifiche e descrizioni aggiuntive
In che modo la serie LTYN semplifica il controllo della velocità del ventilatore?
La serie LTYN di Sentera comprende regolatori elettronici della velocità del ventilatore ad azionamento manuale, che rappresentano una soluzione semplificata per il controllo della ventilazione. Tramite un unico comando, la manopola rotativa, è possibile impostare la velocità del ventilatore dal minimo al massimo ruotando la manopola in senso orario. Ruotandola in senso antiorario, il motore si arresta. La serie è molto simile alla serie MTYN; l'unica differenza è la spia LED di funzionamento integrata.
La serie LTYN di Sentera comprende regolatori elettronici della velocità del ventilatore ad azionamento manuale, che rappresentano una soluzione semplificata per il controllo della ventilazione. Tramite un unico comando, la manopola rotativa, è possibile impostare la velocità del ventilatore dal minimo al massimo ruotando la manopola in senso orario. Ruotandola in senso antiorario, il motore si arresta. La serie è molto simile alla serie MTYN; l'unica differenza è la spia LED di funzionamento integrata.
Come è possibile disattivare la posizione OFF per il funzionamento continuo?
LTYN dispone di una posizione OFF, ovvero ruotando la manopola in senso antiorario il motore si arresta. Tuttavia, se necessario, è possibile disattivare la posizione OFF. In questo caso, il motore può funzionare quando il controller è collegato alla rete elettrica: se è presente la tensione di alimentazione, il ventilatore continuerà a funzionare anche se il controller è spento. Come standard, la tensione di alimentazione di LTYN viene collegata tramite i morsetti ↑ e N. Per disattivare la posizione OFF, è necessario collegare la tensione di alimentazione tramite i morsetti destinati all'uscita non regolata, ovvero ↓ e N.
Qual è lo scopo e la funzione dell'uscita non regolata?
La serie dispone di un'uscita non regolata, che è attiva quando il motore è abilitato. È definita in questo modo perché è alternativamente ON (230 V) o OFF (0 V).
Se la tensione di alimentazione è collegata a ↑ e N, l'uscita non regolata è attiva mentre il motore è in funzione. L'uscita non regolata viene utilizzata per collegare una lampada, una valvola, ecc., oppure per un collegamento a tre fili del motore. Ciò significa che è destinata al controllo di dispositivi esterni che possono funzionare senza la necessità di regolare la tensione in ingresso. In altre parole, LTYN regola il ventilatore tramite l'uscita regolata, controllando la tensione, e offre la possibilità di controllare un ulteriore dispositivo. In quest'ultimo caso, tuttavia, la tensione non è regolata, ovvero è alternativamente 0 V o 230 V.
Se si collega la tensione di alimentazione al dispositivo secondo la configurazione standard, l'uscita non regolata del controller sarà attiva quando il motore è abilitato. Ciò significa che, quando il ventilatore si arresta, il dispositivo esterno collegato verrà disabilitato: la valvola si chiuderà o la lampada si spegnerà. Quando il ventilatore è in funzione, la valvola rimarrà aperta e la lampada sarà accesa. La corrente massima dell'uscita non regolata è 2 A.
Come viene regolata e ottimizzata la velocità minima del ventilatore?
LTYN dispone di un trimmer interno per la regolazione della velocità minima del ventilatore. È normale che il motore produca un po' più di rumore a velocità inferiori. Per questo motivo, è possibile regolare la tensione minima del motore per evitare che si arresti a causa delle variazioni della tensione di rete. Il trimmer consente di impostare la tensione minima del motore nell'intervallo 20–70 % della tensione di alimentazione (ovvero circa 80–180 VAC).
Qual è lo scopo della spia LED integrata?
Il LED arancione indica lo stato di funzionamento. Durante il normale funzionamento del motore, il LED arancione rimane acceso fisso.
Quali sono le caratteristiche di progettazione, robustezza e montaggio dell'involucro?
L'involucro di LTYN è realizzato in plastica ASA bianca resistente. Il materiale è resistente ai raggi UV e offre protezione contro polvere, spruzzi d'acqua e urti. Inoltre, LTYN può essere installato su qualsiasi tipo di parete, poiché supporta sia il montaggio a incasso sia il montaggio in superficie. Se si sceglie il montaggio a incasso, è perfettamente compatibile con le scatole standard europee. Può essere pulito utilizzando semplicemente un panno umido.
