Ürün veri sayfası

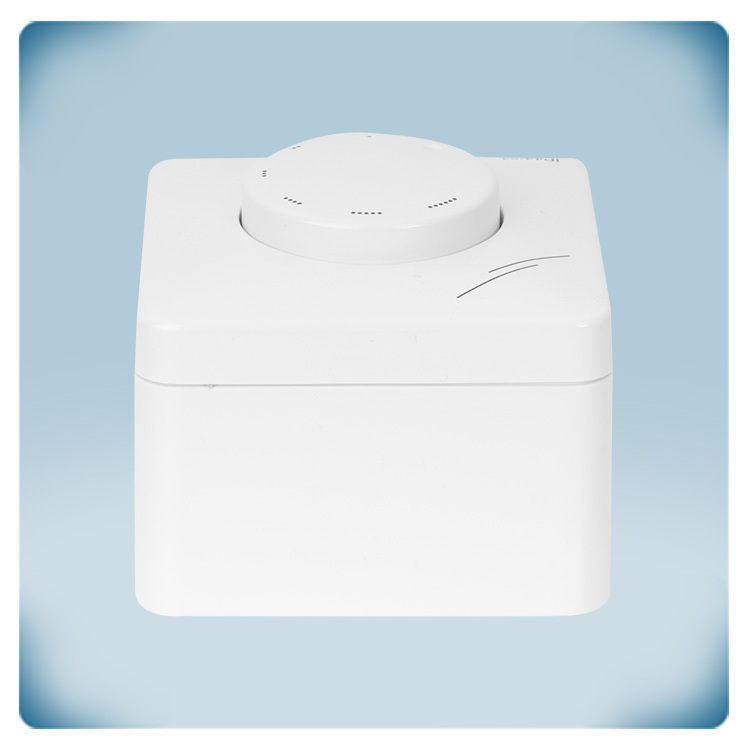

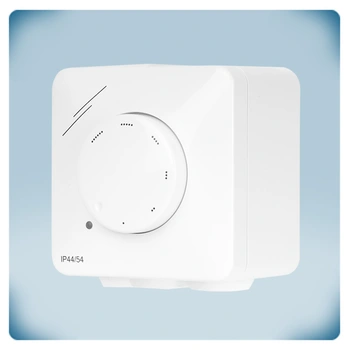

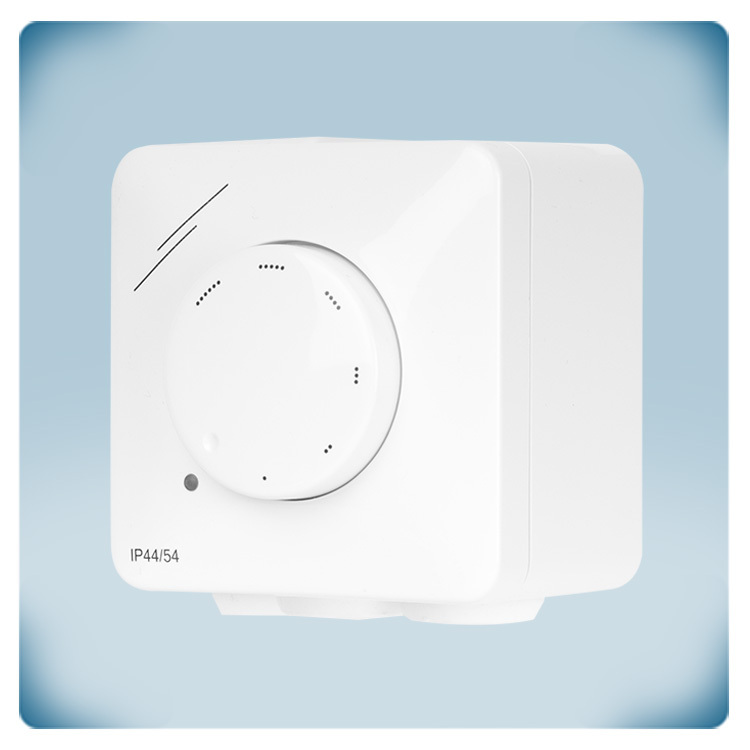

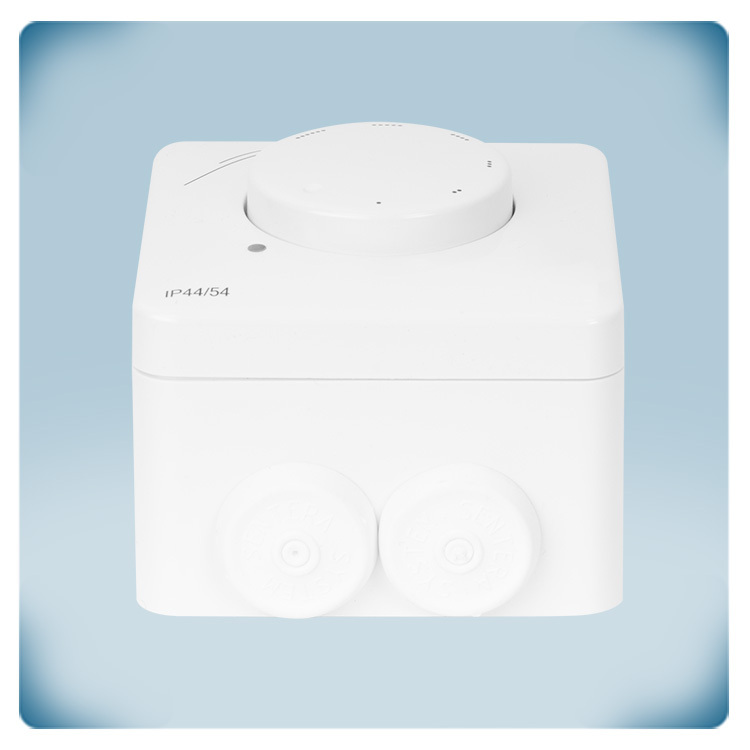

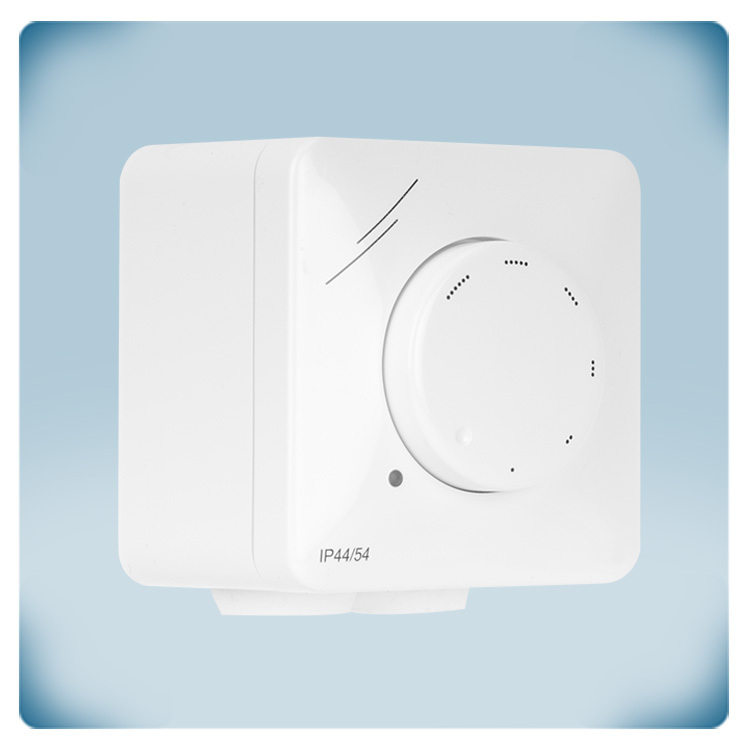

Fan hız kontrol cihazı | çalışma göstergeli - 1,5 A
Ürün açıklaması
Bu kontrol cihazı, maksimum akımı 1,5 A olan tek fazlı motorlar için tasarlanmıştır. Düşük hızdan yüksek hıza kolay ayar imkânı sunar; minimum hız, dahili bir trimer üzerinden ayarlanır.
Motor gerilimini hassas biçimde ayarlamak için cihaz TRIAC teknolojisini kullanır. Ayrıca çalışma durumunu gösteren turuncu bir LED göstergesi bulunur.
Hem konut hem de ticari ortamlar için uygun olan kontrol cihazı, IP44 koruma sınıfıyla gömme montaj ve IP54 koruma sınıfıyla yüzey montajı için kullanılabilir.
Ek özellikler ve açıklama
LTYN Serisi Basitleştirilmiş Fan Hız Kontrolünü Nasıl Sunar?
Sentera'nın LTYN serisi, manuel olarak çalıştırılan ve basitleştirilmiş bir havalandırma kontrol çözümü sunan elektronik fan hız kontrol cihazlarıdır. Tek bir düğme – döner düğme – ile fan hızı, düğme saat yönünde çevrilerek minimumdan maksimuma ayarlanabilir. Düğmeyi saat yönünün tersine çevirmek motoru durdurur. Seri, MTYN serisine çok benzer; tek fark yerleşik LED çalışma göstergesidir.
Sürekli Çalışma İçin "OFF" Konumu Nasıl Devre Dışı Bırakılır?
LTYN'de bir OFF konumu bulunur; yani düğmesini saat yönünün tersine çevirmek motoru durdurur. Ancak gerekirse OFF konumu devre dışı bırakılabilir. Bu durumda, kontrol cihazı şebekeye bağlı olduğu sürece motor çalışabilir; yani kapalı konumda olsa bile besleme gerilimi mevcutsa fan çalışmaya devam eder. Standart olarak LTYN'nin besleme gerilimi ↑ ve N terminalleri üzerinden bağlanır. OFF konumunu devre dışı bırakmak için besleme gerilimini, regüle edilmeyen çıkış için ayrılmış terminallere, yani ↓ ve N terminallerine bağlamanız gerekir.
Regüle Edilmeyen Çıkışın Amacı ve İşlevi Nedir?
Seride, motor etkinleştirildiğinde aktif olan bir regüle edilmeyen çıkış bulunur. Bu şekilde adlandırılmasının nedeni, çıkışın yalnızca AÇIK (230 Volt) veya KAPALI (0 Volt) olabilmesidir.
Besleme gerilimi ↑ ve N terminallerine bağlanırsa, regüle edilmeyen çıkış motor çalışırken aktif olur. Regüle edilmeyen çıkış; lamba, vana vb. bağlamak veya üç telli motor bağlantısı için kullanılır. Yani gelen gerilimin regüle edilmesine gerek duymadan çalışabilen harici cihazların kontrolü için tasarlanmıştır. Başka bir deyişle LTYN, fanı regüle edilen çıkış üzerinden gerilimi kontrol ederek ayarlar ve bir cihazı daha regüle edebilme seçeneği sunar. İkinci durumda gerilim regüle edilmez, yani ya 0 V ya da 230 V'tur.
Besleme gerilimini cihaza standart şekilde bağlarsanız, kontrol cihazınızın regüle edilmeyen çıkışı motor etkinleştirildiğinde aktif olacaktır. Bu, fan durduğunda bağlı harici cihazın da devre dışı kalacağı anlamına gelir – vana kapanır veya lamba söner. Fan çalıştığı sürece vana açık kalır ve lamba yanar. Regüle edilmeyen çıkışın maksimum akımı 2 A'dir.
Minimum Fan Hızı Nasıl Ayarlanır ve Optimize Edilir?
LTYN, minimum fan hızını ayarlamak için bir dahili trimere sahiptir. Motorun düşük hızlarda biraz daha fazla ses çıkarması normaldir. Bu nedenle minimum motor gerilimi, şebeke gerilimindeki dalgalanmalar nedeniyle motorun durmasını önlemek amacıyla ayarlanabilir. Trimer, minimum motor gerilimini besleme geriliminin %20–70'i aralığında (yani yaklaşık 80–180 VAC) ayarlayabilir.
Entegre LED Göstergenin Amacı Nedir?
Turuncu LED, çalışma durumunu gösterir. Normal motor çalışması sırasında turuncu LED sürekli yanar.
Muhafazanın Tasarım, Dayanıklılık ve Montaj Özellikleri Nelerdir?
LTYN'nin muhafazası dayanıklı beyaz ASA plastikten yapılmıştır. Malzeme UV dayanımlıdır ve toza, su sıçramalarına ve darbelere karşı koruma sağlar. Ayrıca LTYN, hem gömme hem de duvara montaj özelliğine sahip olduğu için her tür duvara monte edilebilir. Gömme monte edilirse, standart Avrupa tipi kutuya mükemmel şekilde oturur. Yalnızca nemli bir bezle temizlenebilir.
Sürekli Çalışma İçin "OFF" Konumu Nasıl Devre Dışı Bırakılır?
LTYN'de bir OFF konumu bulunur; yani düğmesini saat yönünün tersine çevirmek motoru durdurur. Ancak gerekirse OFF konumu devre dışı bırakılabilir. Bu durumda, kontrol cihazı şebekeye bağlı olduğu sürece motor çalışabilir; yani kapalı konumda olsa bile besleme gerilimi mevcutsa fan çalışmaya devam eder. Standart olarak LTYN'nin besleme gerilimi ↑ ve N terminalleri üzerinden bağlanır. OFF konumunu devre dışı bırakmak için besleme gerilimini, regüle edilmeyen çıkış için ayrılmış terminallere, yani ↓ ve N terminallerine bağlamanız gerekir.
Regüle Edilmeyen Çıkışın Amacı ve İşlevi Nedir?
Seride, motor etkinleştirildiğinde aktif olan bir regüle edilmeyen çıkış bulunur. Bu şekilde adlandırılmasının nedeni, çıkışın yalnızca AÇIK (230 Volt) veya KAPALI (0 Volt) olabilmesidir.
Besleme gerilimi ↑ ve N terminallerine bağlanırsa, regüle edilmeyen çıkış motor çalışırken aktif olur. Regüle edilmeyen çıkış; lamba, vana vb. bağlamak veya üç telli motor bağlantısı için kullanılır. Yani gelen gerilimin regüle edilmesine gerek duymadan çalışabilen harici cihazların kontrolü için tasarlanmıştır. Başka bir deyişle LTYN, fanı regüle edilen çıkış üzerinden gerilimi kontrol ederek ayarlar ve bir cihazı daha regüle edebilme seçeneği sunar. İkinci durumda gerilim regüle edilmez, yani ya 0 V ya da 230 V'tur.
Besleme gerilimini cihaza standart şekilde bağlarsanız, kontrol cihazınızın regüle edilmeyen çıkışı motor etkinleştirildiğinde aktif olacaktır. Bu, fan durduğunda bağlı harici cihazın da devre dışı kalacağı anlamına gelir – vana kapanır veya lamba söner. Fan çalıştığı sürece vana açık kalır ve lamba yanar. Regüle edilmeyen çıkışın maksimum akımı 2 A'dir.
Minimum Fan Hızı Nasıl Ayarlanır ve Optimize Edilir?
LTYN, minimum fan hızını ayarlamak için bir dahili trimere sahiptir. Motorun düşük hızlarda biraz daha fazla ses çıkarması normaldir. Bu nedenle minimum motor gerilimi, şebeke gerilimindeki dalgalanmalar nedeniyle motorun durmasını önlemek amacıyla ayarlanabilir. Trimer, minimum motor gerilimini besleme geriliminin %20–70'i aralığında (yani yaklaşık 80–180 VAC) ayarlayabilir.
Entegre LED Göstergenin Amacı Nedir?
Turuncu LED, çalışma durumunu gösterir. Normal motor çalışması sırasında turuncu LED sürekli yanar.
Muhafazanın Tasarım, Dayanıklılık ve Montaj Özellikleri Nelerdir?
LTYN'nin muhafazası dayanıklı beyaz ASA plastikten yapılmıştır. Malzeme UV dayanımlıdır ve toza, su sıçramalarına ve darbelere karşı koruma sağlar. Ayrıca LTYN, hem gömme hem de duvara montaj özelliğine sahip olduğu için her tür duvara monte edilebilir. Gömme monte edilirse, standart Avrupa tipi kutuya mükemmel şekilde oturur. Yalnızca nemli bir bezle temizlenebilir.
