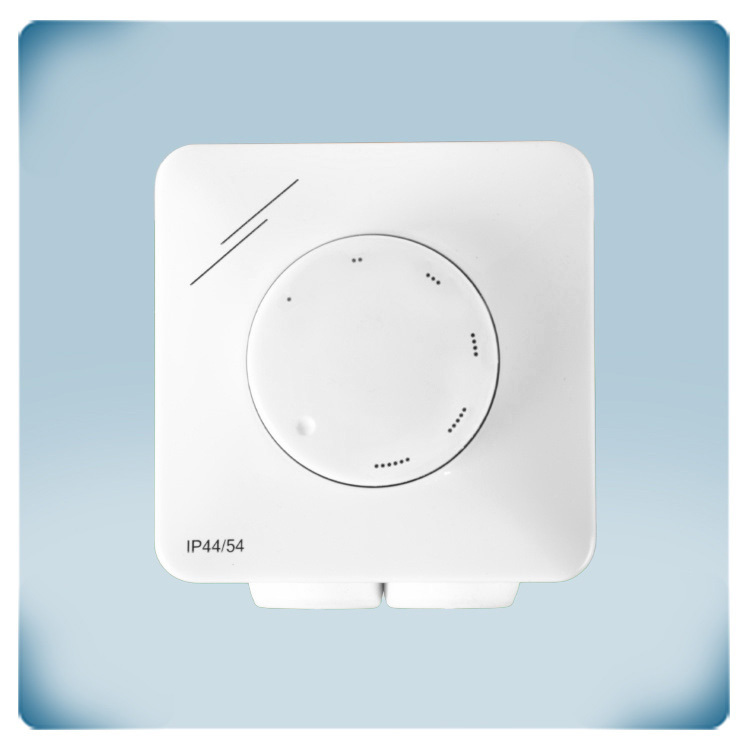

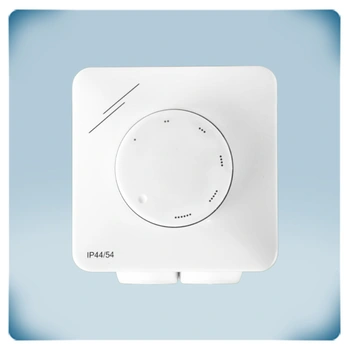

Varvtalsregulator för fläkt 2,5 A | Från hög till låg
Produktbeskrivning
Denna styrenhet möjliggör varvtalsreglering av spänningsstyrbara motorer på upp till 2,5 A; du kan reglera fläkthastigheten från hög till låg samt stänga av fläkten helt via ett avstängningsläge. Minimi-varvtalet kan även justeras via en intern trimmer.
För precis varvtalsreglering används TRIAC-teknik för att variera motorspänningen. Enheten har även en extra oreglerad 230 VAC-utgång för utökad funktionalitet.
Med kapslingsklass IP54 för väggmontage och IP44 för infällt montage erbjuder styrenheten flexibla monteringsalternativ med olika skyddsnivåer.
Ytterligare specifikationer och beskrivning
Hur reglerar den här styrenheten fläkthastigheten manuellt?
Denna serie varvtalsregulatorer för rumsfläktar reglerar motorns varvtal från max till min. När den inbyggda vredet (potentiometern) står i läget OFF är motorn inaktiv. När vredet vrids medurs startar motorn på maximalt varvtal. När vredet vrids ytterligare medurs sänks varvtalet till miniminivån.
Hur optimeras fläktens lägsta hastighet för tyst drift?
Om motorn körs på mycket låga varvtal kan det surrande och brummande ljudet störa de boende i byggnaden. I bostadsmiljöer är det viktigt att motorn inte avger för mycket ljud. Därför kan motorns minimihastighet justeras via en intern potentiometer inom intervallet 20–70 % av matningsspänningen. Vanligtvis ställs motorns minimispänning in för att förhindra att motorn stannar vid låga varvtal och för att optimera fläkthastigheten för ventilationssystemet.
Kan ”OFF”-läget inaktiveras för kontinuerlig drift?
Vid behov kan läget ”OFF” avaktiveras. I så fall går motorn så länge strömförsörjning finns. Som standard ansluts matningsspänningen till enheten via plintarna ↑ och N. För att avaktivera läget ”OFF” ansluts matningsspänningen via plintarna avsedda för den oreglerade utgången, nämligen ↓ och N.
Vilka motortyper är kompatibla och hur fungerar styrenheten?
Denna varvtalsregulator reglerar hastigheten hos växelströmsfläktar genom att sänka motorspänningen. Spänningen sänks med hjälp av fasvinkelstyrning (TRIAC-teknik). Regulatorn är därför endast lämplig för spänningsstyrbara motorer. Om du är osäker på om din motor är spänningsstyrbar bör du kontakta motortillverkaren.
Vilka egenskaper har höljet vad gäller design, hållbarhet och montering?
Denna varvtalsregulator för fläktar kan monteras utanpåliggande eller infällt. Monteringshålen passar perfekt för vanliga europeiska väggdosor. Höljet är tillverkat av vit ASA-plast av hög kvalitet. Materialet är UV-beständigt och slagtåligt. Kapslingsklassen är IP44 vid infälld montering och IP54 vid utanpåliggande montering. Det skyddar elektroniken mot inträngande damm, smuts och vatten vid inomhusanvändning. Höljet är lätt att rengöra med en fuktig trasa.
Vilken funktion och användning har den oreglerade utgången?
Om styrenhetens matningsspänning är ansluten enligt standard är den oreglerade utgången aktiv när motorn är aktiverad. Den oreglerade utgången kan användas för att styra externa enheter, såsom en lysdiodindikator, ett spjäll, ett externt relä osv. När fläkten stannar stängs till exempel spjället, och när fläkten är igång är spjället öppet. Eftersom utgången antingen är på (230 V) eller av (0 V) kallas den för ”oreglerad utgång”. Utgångens maximala strömstyrka är 2 A.
Vilka säkringsfunktioner erbjuder styrenheten för enkelt underhåll?
Enheten levereras med två säkringar – en som används i drift och en reservsäkring. Om driftsäkringen har löst ut vrider du vredet på höljet åt höger tills det hoppar ut. Öppna locket och skruva loss muttern. Ta ut säkringshållaren med hjälp av en skruvmejsel. Sådär – du behöver inte leta efter en reservsäkring av samma typ, storlek och märkström om du drabbats av kortslutning eller överbelastning. Ett reservskydd mot överström finns redan på plats!
Denna serie varvtalsregulatorer för rumsfläktar reglerar motorns varvtal från max till min. När den inbyggda vredet (potentiometern) står i läget OFF är motorn inaktiv. När vredet vrids medurs startar motorn på maximalt varvtal. När vredet vrids ytterligare medurs sänks varvtalet till miniminivån.
Hur optimeras fläktens lägsta hastighet för tyst drift?
Om motorn körs på mycket låga varvtal kan det surrande och brummande ljudet störa de boende i byggnaden. I bostadsmiljöer är det viktigt att motorn inte avger för mycket ljud. Därför kan motorns minimihastighet justeras via en intern potentiometer inom intervallet 20–70 % av matningsspänningen. Vanligtvis ställs motorns minimispänning in för att förhindra att motorn stannar vid låga varvtal och för att optimera fläkthastigheten för ventilationssystemet.
Kan ”OFF”-läget inaktiveras för kontinuerlig drift?
Vid behov kan läget ”OFF” avaktiveras. I så fall går motorn så länge strömförsörjning finns. Som standard ansluts matningsspänningen till enheten via plintarna ↑ och N. För att avaktivera läget ”OFF” ansluts matningsspänningen via plintarna avsedda för den oreglerade utgången, nämligen ↓ och N.
Vilka motortyper är kompatibla och hur fungerar styrenheten?
Denna varvtalsregulator reglerar hastigheten hos växelströmsfläktar genom att sänka motorspänningen. Spänningen sänks med hjälp av fasvinkelstyrning (TRIAC-teknik). Regulatorn är därför endast lämplig för spänningsstyrbara motorer. Om du är osäker på om din motor är spänningsstyrbar bör du kontakta motortillverkaren.
Vilka egenskaper har höljet vad gäller design, hållbarhet och montering?
Denna varvtalsregulator för fläktar kan monteras utanpåliggande eller infällt. Monteringshålen passar perfekt för vanliga europeiska väggdosor. Höljet är tillverkat av vit ASA-plast av hög kvalitet. Materialet är UV-beständigt och slagtåligt. Kapslingsklassen är IP44 vid infälld montering och IP54 vid utanpåliggande montering. Det skyddar elektroniken mot inträngande damm, smuts och vatten vid inomhusanvändning. Höljet är lätt att rengöra med en fuktig trasa.
Vilken funktion och användning har den oreglerade utgången?
Om styrenhetens matningsspänning är ansluten enligt standard är den oreglerade utgången aktiv när motorn är aktiverad. Den oreglerade utgången kan användas för att styra externa enheter, såsom en lysdiodindikator, ett spjäll, ett externt relä osv. När fläkten stannar stängs till exempel spjället, och när fläkten är igång är spjället öppet. Eftersom utgången antingen är på (230 V) eller av (0 V) kallas den för ”oreglerad utgång”. Utgångens maximala strömstyrka är 2 A.
Vilka säkringsfunktioner erbjuder styrenheten för enkelt underhåll?
Enheten levereras med två säkringar – en som används i drift och en reservsäkring. Om driftsäkringen har löst ut vrider du vredet på höljet åt höger tills det hoppar ut. Öppna locket och skruva loss muttern. Ta ut säkringshållaren med hjälp av en skruvmejsel. Sådär – du behöver inte leta efter en reservsäkring av samma typ, storlek och märkström om du drabbats av kortslutning eller överbelastning. Ett reservskydd mot överström finns redan på plats!
