Datenblatt

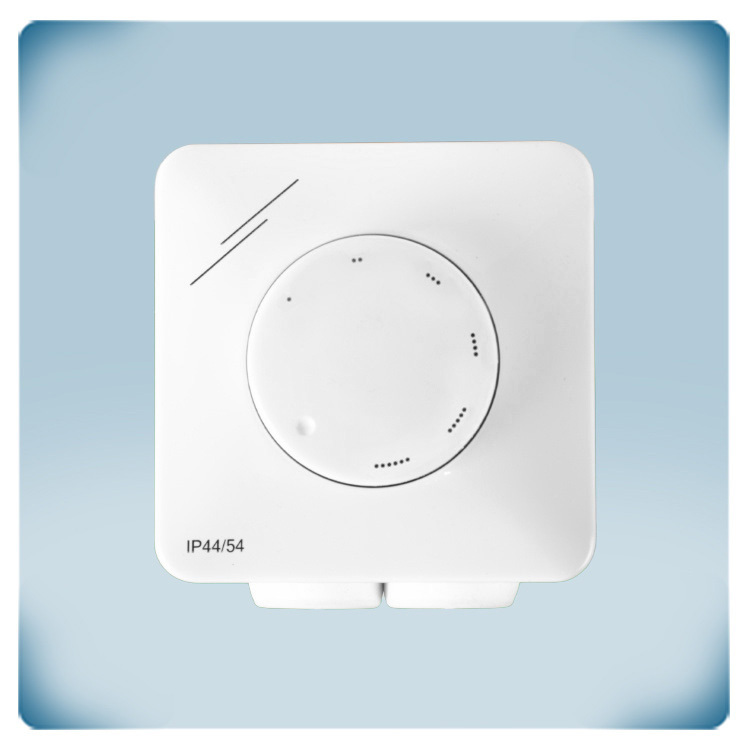

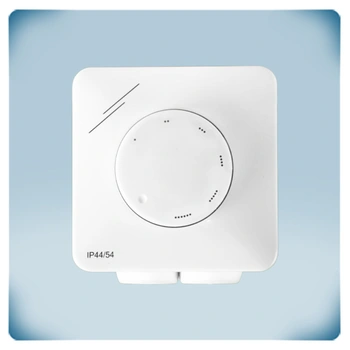

Variabler Lüfterdrehzahlregler 2,5 A | Von hoch bis niedrig
Produktbeschreibung
Dieser Drehzahlregler ist für einphasige, spannungssteuerbare Motoren bis 2,5 A ausgelegt. Er ermöglicht eine stufenlose Regelung der Ventilatordrehzahl von hoch nach niedrig. Die Mindestdrehzahl kann mithilfe des internen Trimmers des Geräts präzise eingestellt werden.
Für eine präzise Drehzahlregelung verwendet der Regler eine Phasenanschnittsteuerung mit TRIAC-Technologie, um die Motorspannung anzupassen. Zusätzlich verfügt er über einen separaten ungeregelten 230-VAC-Ausgang für weitere Anwendungen.
Mit der Schutzart IP44 für den Unterputzeinbau und IP54 für die Aufputzmontage bietet der Regler flexible Installationsmöglichkeiten mit unterschiedlichen Schutzgraden.
Zusätzliche Spezifikationen und Beschreibung
Welche Vorteile bietet die Drehzahlregelung von Ventilatoren und wie unterstützt der MTXN0 dabei?
In Wohnbereichen ist eine einfache und zugleich kostengünstige Steuerungslösung immer von Vorteil. Darüber hinaus spielt zu Hause auch das Aussehen eine wichtige Rolle! Das Design der MTXN0-Serie ist schlicht und passt zu jedem Einrichtungsstil.
In Wohnbereichen ist eine einfache und zugleich kostengünstige Steuerungslösung immer von Vorteil. Darüber hinaus spielt zu Hause auch das Aussehen eine wichtige Rolle! Das Design der MTXN0-Serie ist schlicht und passt zu jedem Einrichtungsstil.
Die Regelung der Ventilatordrehzahl mit dem MTXN0 ist genauso einfach wie das Ein- und Ausschalten der Lampen in Ihrem Zuhause. Über den Drehknopf lässt sich die Ventilatordrehzahl durch einfaches Drehen im Uhrzeigersinn von der maximalen bis zur minimalen Geschwindigkeit einstellen.
Der MTXN0 ist eine robuste und zuverlässige Steuerungslösung, die den vom Ventilator erzeugten Geräuschpegel reduziert und die Lebensdauer des angeschlossenen Motors verlängert. Das Ergebnis sind eine einfache manuelle Bedienung, Zuverlässigkeit und Effizienz.
Wie kann die Position „OFF“ für einen Dauerbetrieb verwaltet werden?
Trotz der einfachen Ausführung verfügt der MTXN0 über eine AUS-Position. Durch Drehen des Knopfes gegen den Uhrzeigersinn wird der Motor ausgeschaltet. Bei Bedarf kann die AUS-Position deaktiviert werden.
Trotz der einfachen Ausführung verfügt der MTXN0 über eine AUS-Position. Durch Drehen des Knopfes gegen den Uhrzeigersinn wird der Motor ausgeschaltet. Bei Bedarf kann die AUS-Position deaktiviert werden.
In diesem Fall kann der Motor laufen, sobald die Stromversorgung verfügbar ist, also wenn das Gerät an das Stromnetz angeschlossen ist. Standardmäßig wird die Versorgungsspannung des MTXN0 über die Klemmen ↑ und N angeschlossen. Um die AUS-Position zu deaktivieren, muss die Versorgungsspannung über die Klemmen für den ungeregelten Ausgang angeschlossen werden, nämlich ↓ und N.
Welchen Zweck hat der ungeregelte Ausgang und wie funktioniert er?
Der MTXN0 verfügt über einen ungeregelten Ausgang, der aktiv ist, wenn der Motor eingeschaltet ist. Er wird als „ungeregelter“ Ausgang bezeichnet, da er entweder EIN (230 V) oder AUS (0 V) ist.
Der MTXN0 verfügt über einen ungeregelten Ausgang, der aktiv ist, wenn der Motor eingeschaltet ist. Er wird als „ungeregelter“ Ausgang bezeichnet, da er entweder EIN (230 V) oder AUS (0 V) ist.
Wenn die Versorgungsspannung an ↑ und N angeschlossen ist, ist der ungeregelte Ausgang während des Motorbetriebs aktiv. Er kann zur Steuerung externer Geräte wie Klappen, Relais, Betriebsanzeigen usw. verwendet werden, die keine Regelung der Eingangsspannung benötigen.
Mit anderen Worten: Der MTXN0 regelt den Ventilator über den sogenannten „geregelten Ausgang“, indem er die Spannung steuert, und ermöglicht gleichzeitig die Steuerung eines weiteren Geräts. In diesem zweiten Fall ist die Spannung „ungeregelter“, also entweder 0 V oder 230 V.
Wenn Sie die Versorgungsspannung des MTXN0 standardmäßig und entsprechend der zugehörigen Dokumentation anschließen, ist der ungeregelte Ausgang Ihres Reglers aktiv, sobald der Motor eingeschaltet ist. Das bedeutet: Wenn der Ventilator stoppt, wird das angeschlossene externe Gerät deaktiviert – die Klappe schließt oder die Betriebsanzeige erlischt. Während der Ventilator läuft, bleibt die Klappe geöffnet und die Anzeige leuchtet. Der maximale Strom beträgt 2 A.
Wie optimiert der MTXN0 mit TRIAC-Technologie die Leistung und Effizienz des Ventilators?
Der MTXN0 verfügt über einen internen Trimmer zur Einstellung der minimalen Ventilatordrehzahl. Bei niedrigen Drehzahlen kann der Motor aufgrund der nicht idealen Sinusform der Motorspannung etwas mehr Geräusche erzeugen.
Der MTXN0 verfügt über einen internen Trimmer zur Einstellung der minimalen Ventilatordrehzahl. Bei niedrigen Drehzahlen kann der Motor aufgrund der nicht idealen Sinusform der Motorspannung etwas mehr Geräusche erzeugen.
Die minimale Motorspannung kann eingestellt werden, um ein Abwürgen des Motors bei niedriger Drehzahl zu vermeiden und die Ventilatordrehzahl optimal an Ihr Lüftungssystem anzupassen. Aus diesem Grund verfügt der Regler über einen internen Trimmer zur Einstellung der Mindestdrehzahl. Dieser kann in einem Bereich von 20–70 % der Versorgungsspannung eingestellt werden.
Wie wird der Regler verwendet?
Die Serie ist für AC-Ventilatoren vorgesehen. Die Regelung erfolgt durch Reduzierung der Motorspannung. AC-Ventilatoren arbeiten mit Wechselstrom und wandeln elektrische Energie in mechanische Leistung um. Daher ist die Serie ausschließlich für spannungssteuerbare Motoren geeignet.
Die Serie ist für AC-Ventilatoren vorgesehen. Die Regelung erfolgt durch Reduzierung der Motorspannung. AC-Ventilatoren arbeiten mit Wechselstrom und wandeln elektrische Energie in mechanische Leistung um. Daher ist die Serie ausschließlich für spannungssteuerbare Motoren geeignet.
Sie können mehrere Motoren an den Regler anschließen, solange die maximale Strombelastung nicht überschritten wird. Wenn Sie sich nicht sicher sind, welcher Motortyp verwendet wird, empfehlen wir dringend, die zugehörige Dokumentation sorgfältig zu lesen oder den Motorhersteller zu kontaktieren.
Welche Motortypen sind kompatibel und können mehrere Motoren angeschlossen werden?
Dieser Regler verwendet die TRIAC-Technologie (Phasenanschnittsteuerung), um die Motorspannung anzupassen und die Ventilatordrehzahl zu regeln. Der TRIAC schneidet Teile der Eingangsspannung ab, um die insgesamt am Motor anliegende Spannung zu reduzieren.
Dieser Regler verwendet die TRIAC-Technologie (Phasenanschnittsteuerung), um die Motorspannung anzupassen und die Ventilatordrehzahl zu regeln. Der TRIAC schneidet Teile der Eingangsspannung ab, um die insgesamt am Motor anliegende Spannung zu reduzieren.
Dank dieser Technologie arbeitet der Ventilator ohne übermäßiges Brummen und Summen, was insbesondere in Wohnbereichen wichtig ist.
Eine reduzierte Ventilatordrehzahl verbraucht deutlich weniger Energie als der Betrieb mit maximaler Drehzahl und kann beispielsweise bei unbelegten oder nur teilweise belegten Räumen eingesetzt werden.
Welche Eigenschaften bietet das Gehäuse hinsichtlich Design, Langlebigkeit und Montage?
Das Gehäuse des MTXN0 besteht aus robustem weißem ASA-Kunststoff. Das Material ist UV-beständig und bietet mit der Schutzart IP54 Schutz vor Staub, Spritzwasser und Stößen. Das Gehäuse kann einfach mit einem feuchten Tuch gereinigt werden.
Das Gehäuse des MTXN0 besteht aus robustem weißem ASA-Kunststoff. Das Material ist UV-beständig und bietet mit der Schutzart IP54 Schutz vor Staub, Spritzwasser und Stößen. Das Gehäuse kann einfach mit einem feuchten Tuch gereinigt werden.
