Техническа спецификация

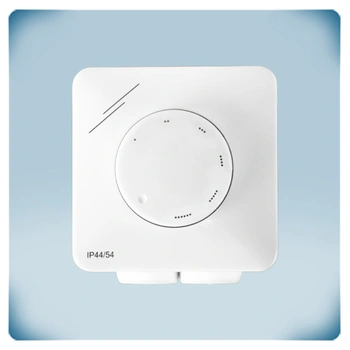

Регулатор на скоростта на вентилатор 2,5 A | Висока към ниска скорост
Описание на продукта
Този регулатор позволява регулиране на скоростта на вентилатори с мотори, при които скоростта се управлява чрез промяна на напрежението, с максимален ток до 2,5 A. Скоростта може да се настройва от висока към ниска, а моторът може да бъде напълно изключен чрез позиция OFF (ИЗКЛ.).
Минималната скорост може да се регулира посредством вътрешен тример.
За прецизно регулиране на скоростта устройството използва TRIAC технология за промяна на напрежението към мотора. То разполага и с допълнителен нерегулиран изход 230 VAC за управление на външни устройства.
Регулаторът предлага гъвкави възможности за монтаж с различни степени на защита: IP54 при открит монтаж на стена и IP44 при вграден монтаж.
Допълнителни спецификации и описание
Как този контролер осигурява ръчно регулиране на скоростта на вентилатора?
Тази серия регулатори на скоростта на вентилатори за помещения позволява регулиране на скоростта на мотора от максимална до минимална. Когато вграденото копче (потенциометър) е в позиция OFF (ИЗКЛ.), моторът не работи. Завъртането на копчето по посока на часовниковата стрелка стартира мотора на максимална скорост. При по-нататъшно завъртане в същата посока скоростта на мотора намалява до минималната.
Как се оптимизира минималната скорост на вентилатора за по-тиха работа?
При работа на много ниски обороти моторът може да издава бучене и жужене, което създава дискомфорт за обитателите на сградата. В жилищни помещения е важно моторът да не създава прекомерен шум. Затова минималната скорост на мотора може да се настройва посредством вътрешен тример в диапазона от 20 до 70% от захранващото напрежение. Обикновено минималното напрежение към мотора се настройва така, че да се предотврати спирането му при ниска скорост и да се оптимизира работата на вентилатора спрямо нуждите на вентилационната система.
Може ли положението OFF да бъде деактивирано за осигуряване на непрекъсната работа?
При необходимост позицията OFF (ИЗКЛ.) може да бъде деактивирана. В този случай моторът ще работи, когато е налице захранване. Стандартно захранващото напрежение към устройството се свързва чрез клеми ↑ и N. За деактивиране на положението OFF захранващото напрежение трябва да се свърже чрез клемите, предназначени за нерегулирания изход, а именно ↓ и N.
С какви типове мотори е съвместим контролерът и как работи?
Този регулатор на скоростта регулира скоростта на AC вентилатори чрез намаляване на напрежението към мотора. Напрежението се намалява чрез фазово управление (TRIAC технология). Поради това регулаторът е подходящ само за мотори с възможност за регулиране на скоростта чрез промяна на напрежението. Ако не сте сигурни дали вашият мотор поддържа такъв тип регулиране, препоръчваме да се свържете с производителя му.
Какви са характеристиките на корпуса по отношение на дизайна, издръжливостта и монтажа?

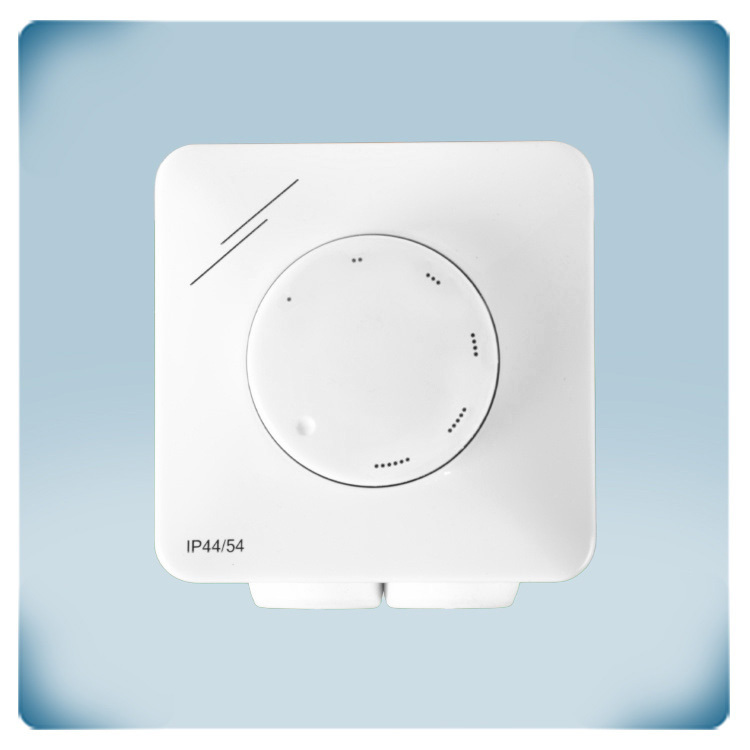

Регулаторът на скоростта на вентилатора може да се монтира на стена или вградено. Монтажните отвори са съвместими със стандартните европейски конзолни кутии. Корпусът е изработен от висококачествена бяла ASA пластмаса. Материалът е устойчив на UV лъчение и осигурява защита срещу механични удари. Степента на защита е IP44 при вграден монтаж и IP54 при открит монтаж на стена. Корпусът предпазва електрониката от проникване на прах, замърсявания и вода при употреба на закрито. Почиства се лесно с влажна кърпа.
Какви са функцията и приложението на нерегулирания изход?
Когато захранващото напрежение към контролера е свързано по стандартния начин, нерегулираният изход е активен, когато моторът работи. Този изход може да се използва за управление на външни устройства, като LED индикатор, клапа, външно реле и други. Например, когато вентилаторът спре, клапата се затваря. Когато вентилаторът работи, клапата се отваря. Тъй като изходът има само две състояния — ВКЛ. (230 V) или ИЗКЛ. (0 V), той се нарича „нерегулиран изход“. Максимално допустимият ток на този изход е 2 A.
Какви са характеристиките на предпазителите и как се улеснява поддръжката?
Устройството се доставя с два предпазителя — един работен и един резервен. Ако работният предпазител изгори, отстранете въртящото се копче от корпуса, като го завъртите надясно, докато се освободи. Отворете капака и развийте гайката. Извадете държателя на предпазителя с помощта на отвертка. По този начин не е необходимо да търсите резервен предпазител със същия тип, размер и номинален ток, тъй като такъв е включен в комплекта на устройството. Така разполагате с резервна защита срещу свръхток при късо съединение или претоварване.
Тази серия регулатори на скоростта на вентилатори за помещения позволява регулиране на скоростта на мотора от максимална до минимална. Когато вграденото копче (потенциометър) е в позиция OFF (ИЗКЛ.), моторът не работи. Завъртането на копчето по посока на часовниковата стрелка стартира мотора на максимална скорост. При по-нататъшно завъртане в същата посока скоростта на мотора намалява до минималната.
Как се оптимизира минималната скорост на вентилатора за по-тиха работа?
При работа на много ниски обороти моторът може да издава бучене и жужене, което създава дискомфорт за обитателите на сградата. В жилищни помещения е важно моторът да не създава прекомерен шум. Затова минималната скорост на мотора може да се настройва посредством вътрешен тример в диапазона от 20 до 70% от захранващото напрежение. Обикновено минималното напрежение към мотора се настройва така, че да се предотврати спирането му при ниска скорост и да се оптимизира работата на вентилатора спрямо нуждите на вентилационната система.
Може ли положението OFF да бъде деактивирано за осигуряване на непрекъсната работа?
При необходимост позицията OFF (ИЗКЛ.) може да бъде деактивирана. В този случай моторът ще работи, когато е налице захранване. Стандартно захранващото напрежение към устройството се свързва чрез клеми ↑ и N. За деактивиране на положението OFF захранващото напрежение трябва да се свърже чрез клемите, предназначени за нерегулирания изход, а именно ↓ и N.
С какви типове мотори е съвместим контролерът и как работи?
Този регулатор на скоростта регулира скоростта на AC вентилатори чрез намаляване на напрежението към мотора. Напрежението се намалява чрез фазово управление (TRIAC технология). Поради това регулаторът е подходящ само за мотори с възможност за регулиране на скоростта чрез промяна на напрежението. Ако не сте сигурни дали вашият мотор поддържа такъв тип регулиране, препоръчваме да се свържете с производителя му.
Какви са характеристиките на корпуса по отношение на дизайна, издръжливостта и монтажа?
Регулаторът на скоростта на вентилатора може да се монтира на стена или вградено. Монтажните отвори са съвместими със стандартните европейски конзолни кутии. Корпусът е изработен от висококачествена бяла ASA пластмаса. Материалът е устойчив на UV лъчение и осигурява защита срещу механични удари. Степента на защита е IP44 при вграден монтаж и IP54 при открит монтаж на стена. Корпусът предпазва електрониката от проникване на прах, замърсявания и вода при употреба на закрито. Почиства се лесно с влажна кърпа.
Какви са функцията и приложението на нерегулирания изход?
Когато захранващото напрежение към контролера е свързано по стандартния начин, нерегулираният изход е активен, когато моторът работи. Този изход може да се използва за управление на външни устройства, като LED индикатор, клапа, външно реле и други. Например, когато вентилаторът спре, клапата се затваря. Когато вентилаторът работи, клапата се отваря. Тъй като изходът има само две състояния — ВКЛ. (230 V) или ИЗКЛ. (0 V), той се нарича „нерегулиран изход“. Максимално допустимият ток на този изход е 2 A.
Какви са характеристиките на предпазителите и как се улеснява поддръжката?
Устройството се доставя с два предпазителя — един работен и един резервен. Ако работният предпазител изгори, отстранете въртящото се копче от корпуса, като го завъртите надясно, докато се освободи. Отворете капака и развийте гайката. Извадете държателя на предпазителя с помощта на отвертка. По този начин не е необходимо да търсите резервен предпазител със същия тип, размер и номинален ток, тъй като такъв е включен в комплекта на устройството. Така разполагате с резервна защита срещу свръхток при късо съединение или претоварване.
