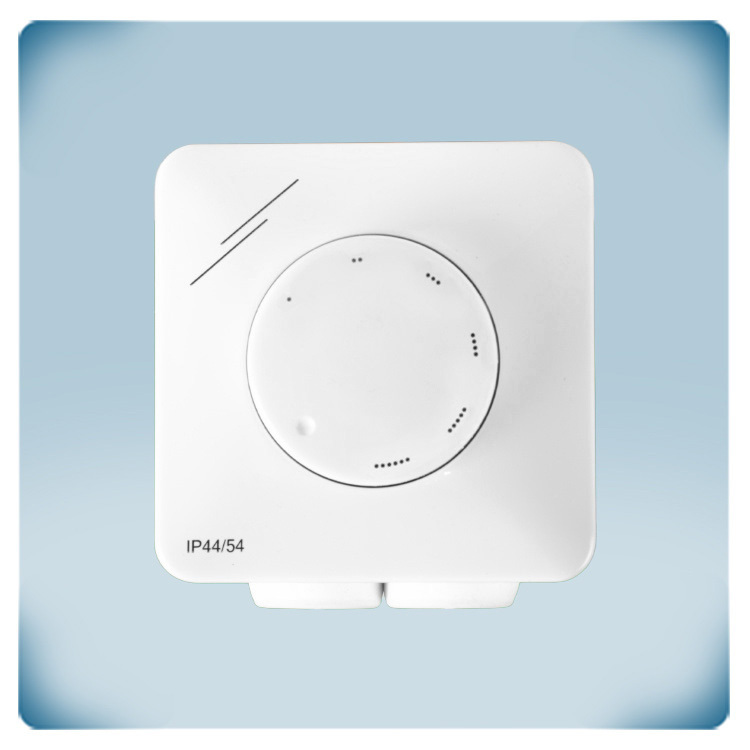

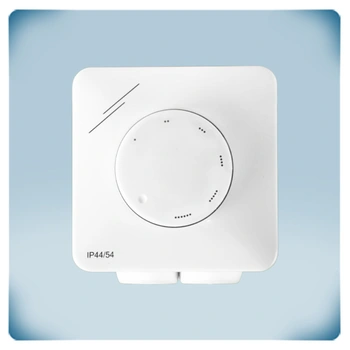

Variable fan speed controller 2,5 A | From High to Low
Product description
This controller offers variable speed control for voltage-controllable motors up to 2,5 A, allowing you to regulate the fan speed from high to low and to completely shut it off with an OFF position. You can also adjust the minimum speed via an internal trimmer.
For precise speed regulation, the device uses TRIAC technology to vary the motor voltage. It also includes an extra unregulated 230 VAC output for additional functionality.
With an IP54 rating for wall-mounting and an IP44 rating for built-in installation, this controller provides flexible mounting options with different levels of protection.
Additional specifications and description
Bu Kontrol Cihazı Fan Hızını Manuel Olarak Nasıl Ayarlar?
Bu oda tipi fan hız kontrol cihazı serisi, motor hızını maksimumdan minimuma doğru ayarlar. Dahili düğme (potansiyometre) KAPALI (OFF) konumundayken motor devre dışıdır. Düğmeyi saat yönünde çevirmek motoru maksimum hızda başlatır. Düğme saat yönünde daha da çevrildiğinde, motor minimum hıza kadar yavaşlar.
Sessiz Çalışma İçin Minimum Fan Hızı Nasıl Optimize Edilir?
Motor çok düşük devirde çalıştığında, çıkardığı uğultu ve vızıltı bina sakinlerini rahatsız eder. Konut ortamlarında motorun çok fazla ses çıkarmaması önemlidir. Bu nedenle minimum motor hızı, besleme geriliminin %20–70'i aralığında dahili bir trimer ile ayarlanabilir. Genellikle minimum motor gerilimi, düşük hızda motorun takılıp kalmasını önlemek ve fan hızını havalandırma sisteminize göre optimize etmek için ayarlanır.
Kesintisiz Çalışma İçin "KAPALI" Konumu Devre Dışı Bırakılabilir mi?
Gerekirse KAPALI konumu devre dışı bırakılabilir. Bu durumda, besleme gerilimi mevcut olduğu sürece motor çalışır. Standart olarak cihazın besleme gerilimi ↑ ve N terminalleri üzerinden bağlanır. KAPALI konumunu devre dışı bırakmak için besleme gerilimini, regülesiz çıkış için ayrılmış terminaller olan ↓ ve N üzerinden bağlayın.
Hangi Motor Tipleriyle Uyumludur ve Kontrol Cihazı Nasıl Çalışır?
Bu değişken hız kontrol cihazı, motor gerilimini düşürerek AC fanların hızını ayarlar. Gerilim, faz açısı kontrolü (TRIAC teknolojisi) ile düşürülür. Bu nedenle hız kontrol cihazı yalnızca gerilimle kontrol edilebilen motorlar için uygundur. Motorunuzun gerilimle kontrol edilebilir olup olmadığından emin değilseniz, motor üreticisiyle iletişime geçmeniz en doğrusudur.
Mahfazanın Tasarım, Dayanıklılık ve Montaj Özellikleri Nelerdir?
Bu fan hız kontrol cihazı sıva üstü veya sıva altı olarak monte edilebilir. Montaj delikleri standart Avrupa tipi duvar kutularına tam olarak uyar. Mahfaza yüksek kaliteli beyaz ASA plastikten üretilmiştir. Malzeme UV'ye dayanıklıdır ve darbelere karşı koruma sağlar. Koruma sınıfı, sıva altı montajda IP44, sıva üstü montajda IP54'tür. İç mekân uygulamalarında elektronik aksamı toz, kir ve suyun girişine karşı korur. Mahfaza nemli bir bezle kolayca temizlenebilir.
Regülesiz Çıkışın İşlevi ve Kullanım Alanı Nedir?
Kontrol cihazının besleme gerilimi standart şekilde bağlanmışsa, motor devredeyken regülesiz çıkış aktif olur. Regülesiz çıkış, LED gösterge, damper (klape), harici röle gibi harici cihazları kontrol etmek için kullanılabilir. Örneğin fan durduğunda klape kapanır, fan çalıştığında klape açılır. Bu çıkış ya AÇIK (230 Volt) ya da KAPALI (0 Volt) olduğu için ‘regülesiz çıkış’ olarak adlandırılır. Bu çıkışın maksimum akımı 2 A'dir.
Kontrol Cihazı Kolay Bakım İçin Hangi Sigorta Özelliklerini Sunar?
Cihaz, biri çalışan, biri yedek olmak üzere iki sigorta ile birlikte teslim edilir. Çalışan sigorta yandığında, mahfazanın üzerindeki düğmeyi sağa doğru çevirerek yerinden çıkarın. Kapağı açın ve somunu gevşetin. Sigorta yuvasını bir tornavida yardımıyla çıkarın. Hepsi bu kadar — kısa devre veya aşırı yük yaşadıysanız, aynı tipte, boyutta ve değerde yedek sigorta aramanıza gerek yok. Yedek aşırı akım koruması hazır!
Bu oda tipi fan hız kontrol cihazı serisi, motor hızını maksimumdan minimuma doğru ayarlar. Dahili düğme (potansiyometre) KAPALI (OFF) konumundayken motor devre dışıdır. Düğmeyi saat yönünde çevirmek motoru maksimum hızda başlatır. Düğme saat yönünde daha da çevrildiğinde, motor minimum hıza kadar yavaşlar.
Sessiz Çalışma İçin Minimum Fan Hızı Nasıl Optimize Edilir?
Motor çok düşük devirde çalıştığında, çıkardığı uğultu ve vızıltı bina sakinlerini rahatsız eder. Konut ortamlarında motorun çok fazla ses çıkarmaması önemlidir. Bu nedenle minimum motor hızı, besleme geriliminin %20–70'i aralığında dahili bir trimer ile ayarlanabilir. Genellikle minimum motor gerilimi, düşük hızda motorun takılıp kalmasını önlemek ve fan hızını havalandırma sisteminize göre optimize etmek için ayarlanır.
Kesintisiz Çalışma İçin "KAPALI" Konumu Devre Dışı Bırakılabilir mi?
Gerekirse KAPALI konumu devre dışı bırakılabilir. Bu durumda, besleme gerilimi mevcut olduğu sürece motor çalışır. Standart olarak cihazın besleme gerilimi ↑ ve N terminalleri üzerinden bağlanır. KAPALI konumunu devre dışı bırakmak için besleme gerilimini, regülesiz çıkış için ayrılmış terminaller olan ↓ ve N üzerinden bağlayın.
Hangi Motor Tipleriyle Uyumludur ve Kontrol Cihazı Nasıl Çalışır?
Bu değişken hız kontrol cihazı, motor gerilimini düşürerek AC fanların hızını ayarlar. Gerilim, faz açısı kontrolü (TRIAC teknolojisi) ile düşürülür. Bu nedenle hız kontrol cihazı yalnızca gerilimle kontrol edilebilen motorlar için uygundur. Motorunuzun gerilimle kontrol edilebilir olup olmadığından emin değilseniz, motor üreticisiyle iletişime geçmeniz en doğrusudur.
Mahfazanın Tasarım, Dayanıklılık ve Montaj Özellikleri Nelerdir?
Bu fan hız kontrol cihazı sıva üstü veya sıva altı olarak monte edilebilir. Montaj delikleri standart Avrupa tipi duvar kutularına tam olarak uyar. Mahfaza yüksek kaliteli beyaz ASA plastikten üretilmiştir. Malzeme UV'ye dayanıklıdır ve darbelere karşı koruma sağlar. Koruma sınıfı, sıva altı montajda IP44, sıva üstü montajda IP54'tür. İç mekân uygulamalarında elektronik aksamı toz, kir ve suyun girişine karşı korur. Mahfaza nemli bir bezle kolayca temizlenebilir.
Regülesiz Çıkışın İşlevi ve Kullanım Alanı Nedir?
Kontrol cihazının besleme gerilimi standart şekilde bağlanmışsa, motor devredeyken regülesiz çıkış aktif olur. Regülesiz çıkış, LED gösterge, damper (klape), harici röle gibi harici cihazları kontrol etmek için kullanılabilir. Örneğin fan durduğunda klape kapanır, fan çalıştığında klape açılır. Bu çıkış ya AÇIK (230 Volt) ya da KAPALI (0 Volt) olduğu için ‘regülesiz çıkış’ olarak adlandırılır. Bu çıkışın maksimum akımı 2 A'dir.
Kontrol Cihazı Kolay Bakım İçin Hangi Sigorta Özelliklerini Sunar?
Cihaz, biri çalışan, biri yedek olmak üzere iki sigorta ile birlikte teslim edilir. Çalışan sigorta yandığında, mahfazanın üzerindeki düğmeyi sağa doğru çevirerek yerinden çıkarın. Kapağı açın ve somunu gevşetin. Sigorta yuvasını bir tornavida yardımıyla çıkarın. Hepsi bu kadar — kısa devre veya aşırı yük yaşadıysanız, aynı tipte, boyutta ve değerde yedek sigorta aramanıza gerek yok. Yedek aşırı akım koruması hazır!
