Potentiometer | inget AV-läge

Vad är syftet med en potentiometer för HVAC-system?
En potentiometer genererar en kontinuerligt variabel signal för att styra andra enheter. Styrsignalen ökar eller minskar beroende på vridknoppens position. Signalen används vanligtvis för att fjärrstyra EC-fläktar eller spjällställdon. Den kan även användas för att fjärrstyra varvtalsregulatorer för AC-fläktar (EVS- eller MVS-serien) eller frekvensomriktare (FI-E-serien). Potentiometern kan till exempel installeras i ett arbetsrum, medan fläktregulatorn är placerad i ett tekniskt utrymme eller ett elskåp.

Vilken matningsspänning krävs?
Denna potentiometer drivs med en matningsspänning på 230 VAC och genererar en utspänning som varierar mellan 0 och 10 VDC. Matningsspänningen 230 VAC är vanlig i många elsystem, och utspänningsområdet 0–10 VDC möjliggör noggrann reglering av ansluten HVAC-utrustning. MTVN1-010-NA kan anslutas direkt till elnätet utan behov av en separat strömförsörjningsmodul.
En styrsignal på 0–10 VDC är den vanligaste metoden inom HVAC-branschen för att reglera olika parametrar, såsom EC-fläktars varvtal, ventilpositioner eller andra komponenter i elektroniska system. Styrsignalen 0–10 VDC motsvarar ett intervall av önskade inställningsvärden. I ett system som kräver modulering eller reglering kan styrsignalen 0–10 VDC exempelvis tolkas som ett intervall från 0 % till 100 % av det önskade parametervärdet. En signal på 0 V kan motsvara den lägsta inställningen, medan en signal på 10 V kan motsvara den högsta inställningen.

Varför saknar denna potentiometer ett AV-läge?
Att potentiometern saknar ett AV-läge innebär att styrsignalen inte når 0 VDC ens när vridknoppen står i minimiläget (helt vriden moturs). I stället bibehålls ett minimivärde som ligger nära 0 VDC. I situationer där det av tekniska eller lagstadgade skäl är nödvändigt att säkerställa ett minsta luftflöde vid alla tidpunkter förhindrar denna konstruktion att den anslutna utrustningen stängs av helt.
Denna konfiguration är avsiktlig och säkerställer en miniminivå av styrning eller drift. Den tillgodoser därmed specifika krav och begränsningar för vissa tillämpningar. Det är viktigt att ta hänsyn till sådana konstruktionsdetaljer för att uppfylla gällande föreskrifter och tillgodose HVAC-systemens driftkrav under olika förhållanden.

Vad gör kapslingen tillförlitlig?

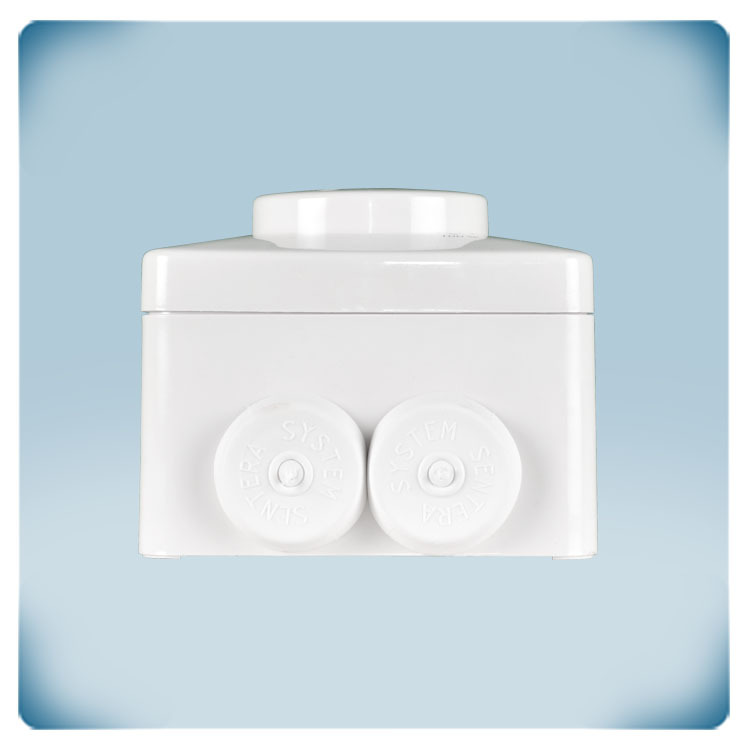

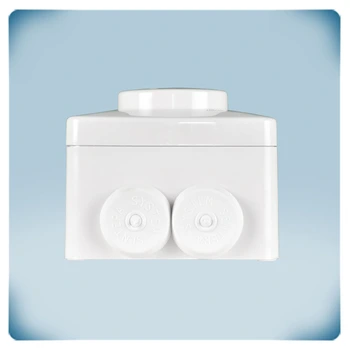

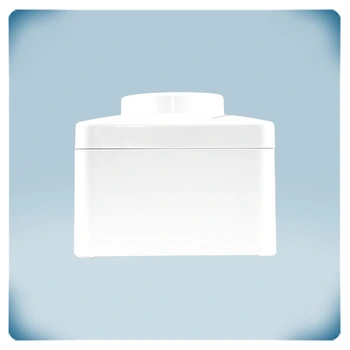

Potentiometern har ett väggmonterat hölje tillverkat av slitstark vit ASA-plast. Materialvalet ger UV-beständighet och skyddar mot damm, vattenstänk och stötar. Konstruktionen möjliggör flexibel installation på olika typer av väggar och paneler, eftersom kapslingen stöder både infälld och utanpåliggande montering.
Skyddsklassen är IP44 vid infälld montering och IP54 vid utanpåliggande montering, vilket visar på kapslingens förmåga att skydda de interna komponenterna mot yttre miljöpåverkan.
Vid infälld montering är kapslingen utformad för att passa standardiserade europeiska apparatdosor, vilket säkerställer en smidig installation. Kapslingens robusta konstruktion gör den lämplig för montering i olika typer av väggar.
Kombinationen av material och konstruktionsdetaljer bidrar till potentiometerns hållbarhet och gör den lämplig för olika miljöer inom HVAC-sektorn. Rengöringen är enkel och kräver endast en fuktig trasa, vilket gör underhållet smidigt.
