Datenblatt
Potentiometer | ohne AUS-Position
Produktbeschreibung
Das MTVN1-010-NA ist ein Potentiometer zur Fernsteuerung verschiedener HLK-Geräte. Es wird mit einer Versorgungsspannung von 230 V AC betrieben und liefert ein Ausgangssignal von 0–10 V DC.
Der Drehknopf ermöglicht eine stufenlose und präzise Regelung von Geräten wie EC-Ventilatoren, Klappenstellantrieben und Frequenzumrichtern. Das Gerät verfügt bewusst über keine AUS-Position, sodass das Steuersignal niemals auf 0 V abfällt. Dies ist ideal für Anwendungen, bei denen eine kontinuierliche Mindestluftzufuhr erforderlich ist.
Das Gerät kann sowohl für den Unterputzeinbau (IP44) als auch für die Aufputzmontage (IP54) verwendet werden.
Zusätzliche Spezifikationen und Beschreibung
Was ist der Zweck eines HVAC-Potentiometers?
Ein Potentiometer erzeugt ein stufenlos veränderbares Signal zur Steuerung anderer Geräte. Das Steuersignal erhöht oder verringert sich entsprechend der Position des Drehknopfs. Das Steuersignal wird typischerweise zur Fernsteuerung von EC-Ventilatoren oder Klappenstellantrieben verwendet. Es kann auch zur Fernsteuerung von Drehzahlreglern für AC-Ventilatoren (EVS- oder MVS-Serie) oder Frequenzumrichtern (FI-E-Serie) eingesetzt werden. Beispielsweise kann das Potentiometer in einem Arbeitszimmer installiert werden, während sich der Drehzahlregler des Ventilators in einem Technikraum oder Schaltschrank befindet.
Ein Potentiometer erzeugt ein stufenlos veränderbares Signal zur Steuerung anderer Geräte. Das Steuersignal erhöht oder verringert sich entsprechend der Position des Drehknopfs. Das Steuersignal wird typischerweise zur Fernsteuerung von EC-Ventilatoren oder Klappenstellantrieben verwendet. Es kann auch zur Fernsteuerung von Drehzahlreglern für AC-Ventilatoren (EVS- oder MVS-Serie) oder Frequenzumrichtern (FI-E-Serie) eingesetzt werden. Beispielsweise kann das Potentiometer in einem Arbeitszimmer installiert werden, während sich der Drehzahlregler des Ventilators in einem Technikraum oder Schaltschrank befindet.
Wie hoch ist die Versorgungsspannung?
Dieses Potentiometer wird mit einer Versorgungsspannung von 230 V AC betrieben und erzeugt eine Ausgangsspannung von 0 bis 10 V DC. Die Versorgungsspannung von 230 V AC ist in vielen elektrischen Systemen üblich, während der Ausgangsbereich von 0 bis 10 V DC eine präzise Einstellung der angeschlossenen HLK-Geräte ermöglicht. Das MTVN1-010-NA kann direkt an das Stromnetz angeschlossen werden, ohne dass ein separates Netzteil erforderlich ist.
Dieses Potentiometer wird mit einer Versorgungsspannung von 230 V AC betrieben und erzeugt eine Ausgangsspannung von 0 bis 10 V DC. Die Versorgungsspannung von 230 V AC ist in vielen elektrischen Systemen üblich, während der Ausgangsbereich von 0 bis 10 V DC eine präzise Einstellung der angeschlossenen HLK-Geräte ermöglicht. Das MTVN1-010-NA kann direkt an das Stromnetz angeschlossen werden, ohne dass ein separates Netzteil erforderlich ist.
Ein 0–10-V-DC-Steuersignal ist die in der HLK-Branche am häufigsten verwendete Methode zur Steuerung verschiedener Parameter, beispielsweise der Drehzahl von EC-Ventilatoren, der Ventilposition oder anderer Komponenten in elektronischen Systemen. Das 0–10-V-DC-Steuersignal entspricht einem Bereich gewünschter Einstellungen. Wenn beispielsweise eine Anlage eine Modulation oder Regelung erfordert, kann das 0–10-V-DC-Steuersignal einen Bereich von 0 % bis 100 % des gewünschten Parameters darstellen. Ein Signal von 0 V kann dabei der minimalen Einstellung entsprechen, während 10 V die maximale Einstellung darstellen können.
Warum gibt es bei diesem Potentiometer keine AUS-Position?
Das Fehlen einer AUS-Position bedeutet, dass das Steuersignal selbst dann nicht auf 0 V DC abfällt, wenn sich der Drehknopf in der minimalen Position befindet (vollständig gegen den Uhrzeigersinn gedreht). Stattdessen bleibt ein minimaler Wert erhalten, der sich 0 V DC annähert. In Situationen, in denen technisch oder gesetzlich jederzeit eine Mindestluftzufuhr gewährleistet werden muss, verhindert diese Funktion eine vollständige Abschaltung des angeschlossenen Geräts.
Das Fehlen einer AUS-Position bedeutet, dass das Steuersignal selbst dann nicht auf 0 V DC abfällt, wenn sich der Drehknopf in der minimalen Position befindet (vollständig gegen den Uhrzeigersinn gedreht). Stattdessen bleibt ein minimaler Wert erhalten, der sich 0 V DC annähert. In Situationen, in denen technisch oder gesetzlich jederzeit eine Mindestluftzufuhr gewährleistet werden muss, verhindert diese Funktion eine vollständige Abschaltung des angeschlossenen Geräts.
Diese Ausführung ist bewusst gewählt, da sie stets ein Mindestmaß an Steuerung bzw. Betrieb gewährleistet und damit die spezifischen Anforderungen oder Einschränkungen bestimmter Anwendungen erfüllt. Bei der Planung und Installation müssen solche konstruktiven Eigenschaften berücksichtigt werden, um geltende Vorschriften einzuhalten und die betrieblichen Anforderungen von HLK-Systemen in unterschiedlichen Einsatzbereichen zu erfüllen.
Was macht das Gehäuse zuverlässig?

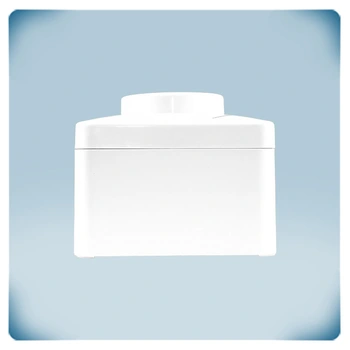

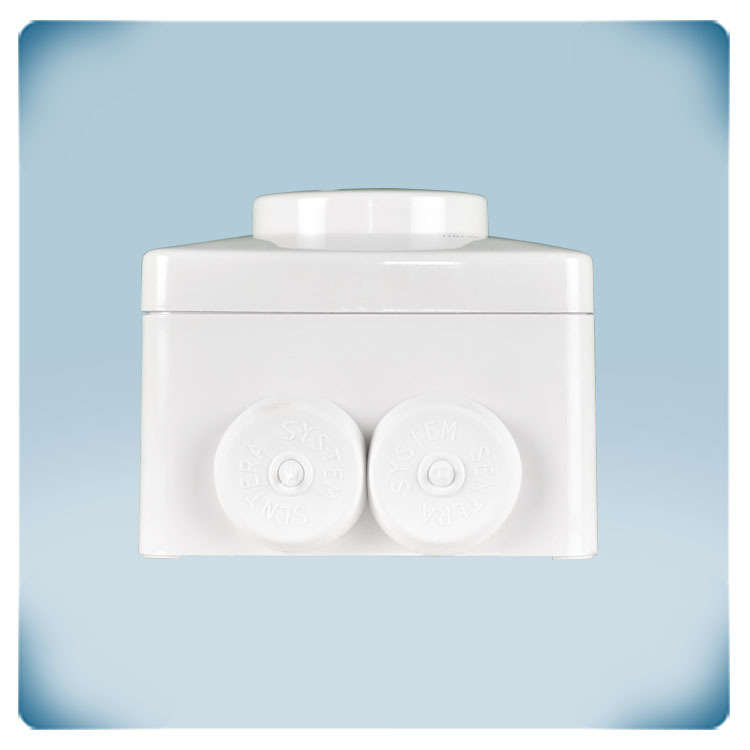

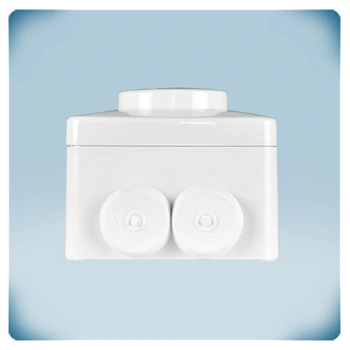

Das Potentiometer verfügt über ein robustes Wandgehäuse aus weißem ASA-Kunststoff. Das gewählte Material ist UV-beständig und bietet Schutz gegen Staub, Spritzwasser und Stöße. Die Konstruktion ermöglicht eine flexible Installation an verschiedenen Arten von Wänden oder Paneelen. Das Gehäuse eignet sich sowohl für den Unterputzeinbau als auch für die Aufputzmontage und bietet dadurch eine hohe Flexibilität bei der Installation.
Das Potentiometer verfügt über ein robustes Wandgehäuse aus weißem ASA-Kunststoff. Das gewählte Material ist UV-beständig und bietet Schutz gegen Staub, Spritzwasser und Stöße. Die Konstruktion ermöglicht eine flexible Installation an verschiedenen Arten von Wänden oder Paneelen. Das Gehäuse eignet sich sowohl für den Unterputzeinbau als auch für die Aufputzmontage und bietet dadurch eine hohe Flexibilität bei der Installation.
Die Schutzart beträgt IP44 bei Unterputzmontage und IP54 bei Aufputzmontage. Dadurch werden die internen Komponenten zuverlässig vor Umwelteinflüssen geschützt.
Für den Unterputzeinbau ist das Gehäuse mit gängigen europäischen Unterputzdosen kompatibel und ermöglicht dadurch eine nahtlose Integration. Die robuste Konstruktion des Gehäuses eignet sich für die Montage an verschiedenen Wandarten.
Die Kombination aus Material und Konstruktion trägt zur Langlebigkeit des Potentiometers bei und macht es für verschiedene Umgebungen im HLK-Bereich geeignet. Die Reinigung ist unkompliziert und kann mit einem feuchten Tuch durchgeführt werden, was die Wartung zusätzlich erleichtert.
