Scheda tecnica
Potenziometro | senza posizione OFF
Descrizione del prodotto
MTVN1-010-NA è un potenziometro per il controllo a distanza di diverse apparecchiature HVAC. Funziona con una tensione di alimentazione di 230 VAC e fornisce un segnale di uscita da 0–10 VDC.
La manopola rotativa consente il controllo continuo e preciso di dispositivi come ventilatori EC, attuatori per serrande e inverter di frequenza. Il dispositivo è intenzionalmente privo di una posizione OFF, garantendo che il segnale di controllo non scenda mai a 0 V. Questa caratteristica è ideale per le applicazioni che richiedono un apporto minimo d'aria continuo.
È adatto sia al montaggio a incasso (IP44) sia al montaggio in superficie (IP54).
Specifiche e descrizioni aggiuntive
Qual è la funzione di un potenziometro HVAC?
Un potenziometro genera un segnale continuamente variabile per controllare altri dispositivi. Questo segnale di controllo aumenta o diminuisce in base alla posizione della manopola rotativa. Il segnale viene generalmente utilizzato per il controllo a distanza di ventilatori EC o attuatori per serrande. Può anche controllare a distanza i regolatori della velocità dei ventilatori AC (serie EVS o MVS) o gli inverter di frequenza (serie FI-E). Ad esempio, il potenziometro può essere installato in uno studio, mentre il regolatore della velocità del ventilatore si trova in un locale tecnico o in un quadro elettrico.
Qual è la tensione di alimentazione?
Questo potenziometro funziona con una tensione di alimentazione di 230 VAC e genera una tensione di uscita compresa tra 0 e 10 VDC. La tensione di alimentazione di 230 VAC è comune in molti impianti elettrici, mentre l'intervallo di uscita da 0–10 VDC consente una regolazione precisa delle apparecchiature HVAC collegate. MTVN1-010-NA può essere collegato direttamente alla rete elettrica, senza bisogno di un modulo di alimentazione.
Un segnale di controllo da 0–10 VDC è il metodo più comune nel settore HVAC per controllare diversi parametri, come la velocità dei ventilatori EC, la posizione delle valvole o altri componenti dei sistemi elettronici. Il segnale di controllo da 0–10 VDC corrisponde a un intervallo di regolazione del parametro desiderato. Ad esempio, in un sistema che richiede una modulazione o una regolazione, il segnale da 0–10 VDC può rappresentare un intervallo compreso tra lo 0 % e il 100 % del parametro desiderato. Un segnale di 0 V può indicare l'impostazione minima, mentre un segnale di 10 V può rappresentare quella massima.
Perché questo potenziometro non dispone di una posizione OFF?
L'assenza di una posizione OFF implica che, anche quando la manopola rotativa si trova nella posizione minima (ruotata completamente in senso antiorario), il segnale di controllo non raggiunge 0 VDC, ma mantiene un valore minimo prossimo a 0 VDC. Nei casi in cui sia tecnicamente o legalmente necessario garantire sempre un apporto minimo d'aria, questa caratteristica impedisce lo spegnimento completo delle apparecchiature collegate.
Questa configurazione è intenzionale e garantisce sempre un livello minimo di controllo o funzionamento, rispondendo ai requisiti o ai vincoli specifici di determinate applicazioni. È essenziale considerare queste caratteristiche progettuali per rispettare le normative o soddisfare le esigenze operative degli impianti HVAC nei diversi contesti.
Cosa rende affidabile l'involucro?

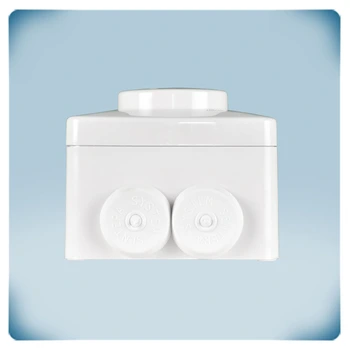

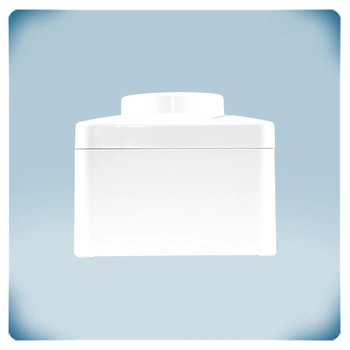

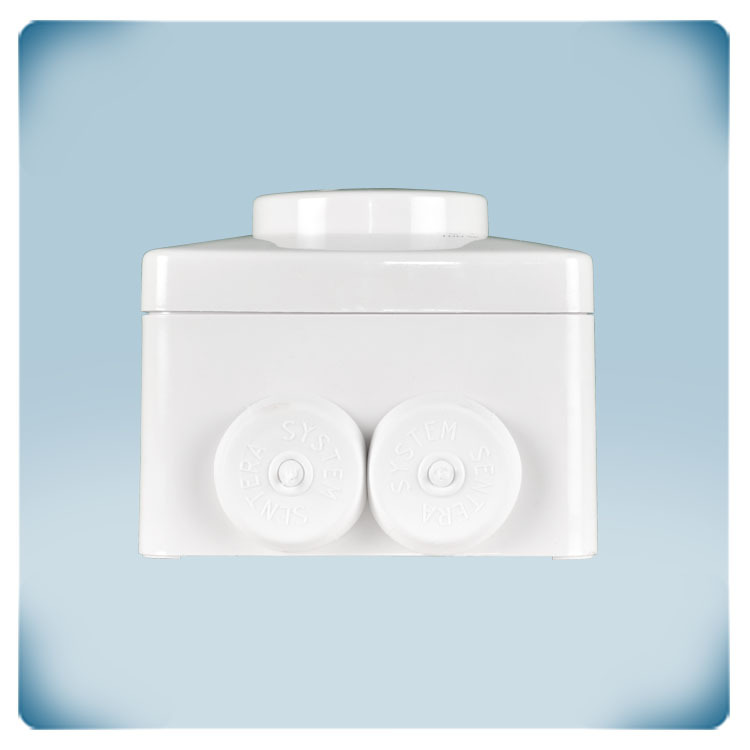

Il potenziometro è dotato di un involucro da parete realizzato in resistente plastica ASA bianca. Questo materiale garantisce resistenza ai raggi UV e protezione contro polvere, spruzzi d'acqua e urti. Il design consente un'installazione versatile su qualsiasi tipo di parete o pannello, grazie alla possibilità di montaggio sia a incasso sia in superficie. Il grado di protezione è IP44 per il montaggio a incasso e IP54 per il montaggio in superficie, a garanzia della protezione dei componenti interni dagli agenti esterni.
Per il montaggio a incasso, l'involucro è progettato per adattarsi alle scatole da parete standard europee, garantendo un'installazione precisa. La robustezza complessiva dell'involucro lo rende adatto al montaggio su diversi tipi di parete.
La combinazione delle caratteristiche del materiale e del design contribuisce alla durata del potenziometro e alla sua idoneità ai diversi ambienti del settore HVAC. La pulizia è semplice e richiede soltanto un panno umido, facilitando la manutenzione.
