Fiche technique
Potentiomètre | sans position OFF
Description du produit
Le MTVN1-010-NA est un potentiomètre destiné à la commande à distance de divers équipements HVAC. Il fonctionne avec une tension d’alimentation de 230 V CA et fournit un signal de sortie de 0 à 10 V CC.
Le bouton rotatif permet un réglage continu et précis d’appareils tels que les ventilateurs EC, les servomoteurs de registres et les variateurs de fréquence. L’appareil ne dispose volontairement pas de position OFF, afin que le signal de commande ne descende jamais à 0 V. Cela est idéal pour les applications nécessitant un débit d’air minimum continu.
Il permet un montage encastré (IP44) ou en saillie (IP54).
Spécifications et descriptions supplémentaires
À quoi sert un potentiomètre HVAC ?
Un potentiomètre génère un signal variable en continu permettant de commander d'autres appareils. Ce signal de commande augmente ou diminue en fonction de la position du bouton rotatif. Il est généralement utilisé pour commander à distance des ventilateurs EC ou des servomoteurs de registres. Il peut également commander à distance des régulateurs de vitesse pour ventilateurs AC (séries EVS ou MVS) ou des variateurs de fréquence (série FI-E). Par exemple, le potentiomètre peut être installé dans un bureau, tandis que le régulateur de vitesse du ventilateur se trouve dans un local technique ou une armoire électrique.
Quelle est la tension d'alimentation ?
Ce potentiomètre fonctionne avec une tension d'alimentation de 230 V CA et fournit une tension de sortie comprise entre 0 et 10 V CC. La tension d'alimentation de 230 V CA est courante dans de nombreux systèmes électriques, tandis que la plage de sortie de 0 à 10 V CC permet un réglage précis des équipements HVAC associés. Le MTVN1-010-NA peut être raccordé directement au réseau électrique sans nécessiter de module d'alimentation.
Un signal de commande de 0 à 10 V CC est la méthode la plus couramment utilisée dans le secteur HVAC pour contrôler différents paramètres, tels que la vitesse des ventilateurs EC, la position des vannes ou d'autres composants des systèmes électroniques. Le signal de commande de 0 à 10 V CC correspond à une plage de réglages souhaités. Par exemple, pour un système nécessitant une modulation ou un réglage, le signal de commande de 0 à 10 V CC peut représenter une plage allant de 0 % à 100 % du paramètre souhaité. Un signal de 0 V peut correspondre au réglage minimal, tandis qu'un signal de 10 V peut représenter le réglage maximal.
Pourquoi ce potentiomètre n'a-t-il pas de position OFF ?
L'absence de position OFF sur le potentiomètre signifie que, même lorsque le bouton rotatif se trouve sur sa position minimale (tourné complètement dans le sens inverse des aiguilles d'une montre), le signal de commande n'atteint pas 0 V CC, mais maintient une valeur minimale proche de 0 V CC. Dans les situations où il est techniquement ou légalement nécessaire de garantir une alimentation minimale en air en permanence, cette caractéristique empêche l'arrêt complet de l'équipement associé.
Cette configuration est intentionnelle, car elle garantit toujours un niveau minimal de commande ou de fonctionnement et répond ainsi aux exigences ou contraintes spécifiques de certaines applications. Il est essentiel de tenir compte de ces caractéristiques de conception afin de respecter les réglementations applicables et de répondre aux besoins opérationnels des systèmes HVAC dans différentes situations.
Qu'est-ce qui rend le boîtier fiable ?

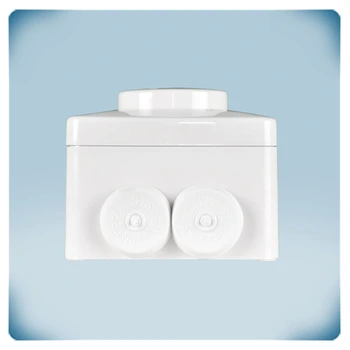

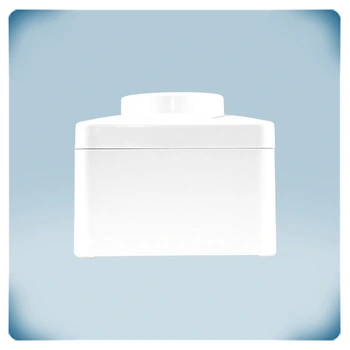

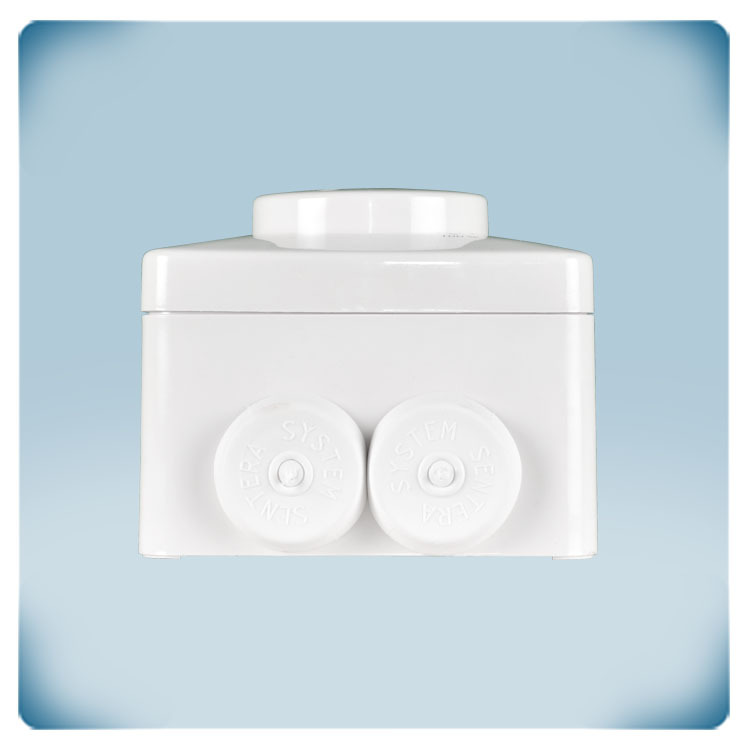

Le potentiomètre est doté d'un boîtier mural en plastique ASA blanc et robuste. Ce matériau offre une résistance aux UV ainsi qu'une protection contre la poussière, les projections d'eau et les chocs. Sa conception permet une installation polyvalente sur différents types de murs ou de panneaux. Le boîtier convient aussi bien au montage encastré qu'au montage en saillie, offrant ainsi une grande flexibilité lors de l'installation.
Le degré de protection est IP44 pour le montage encastré et IP54 pour le montage en saillie, garantissant une bonne protection des composants internes contre les influences environnementales.
Pour le montage encastré, la conception du boîtier est compatible avec les boîtes d'encastrement murales standard européennes, assurant ainsi une intégration parfaite. La robustesse générale du boîtier permet son installation sur différents types de murs.
Cette combinaison de matériau et de conception contribue à la durabilité du potentiomètre et à son adaptation à différents environnements dans le secteur HVAC. Le nettoyage est simple et peut être effectué à l'aide d'un chiffon humide, ce qui facilite également l'entretien.
∞ Qu'est-ce qu'un signal de commande ?
Un potentiomètre génère un signal variable en continu permettant de commander d'autres appareils. Ce signal de commande augmente ou diminue en fonction de la position du bouton rotatif. Il est généralement utilisé pour commander à distance des ventilateurs EC ou des servomoteurs de registres. Il peut également commander à distance des régulateurs de vitesse pour ventilateurs AC (séries EVS ou MVS) ou des variateurs de fréquence (série FI-E). Par exemple, le potentiomètre peut être installé dans un bureau, tandis que le régulateur de vitesse du ventilateur se trouve dans un local technique ou une armoire électrique.
Quelle est la tension d'alimentation ?
Ce potentiomètre fonctionne avec une tension d'alimentation de 230 V CA et fournit une tension de sortie comprise entre 0 et 10 V CC. La tension d'alimentation de 230 V CA est courante dans de nombreux systèmes électriques, tandis que la plage de sortie de 0 à 10 V CC permet un réglage précis des équipements HVAC associés. Le MTVN1-010-NA peut être raccordé directement au réseau électrique sans nécessiter de module d'alimentation.
Un signal de commande de 0 à 10 V CC est la méthode la plus couramment utilisée dans le secteur HVAC pour contrôler différents paramètres, tels que la vitesse des ventilateurs EC, la position des vannes ou d'autres composants des systèmes électroniques. Le signal de commande de 0 à 10 V CC correspond à une plage de réglages souhaités. Par exemple, pour un système nécessitant une modulation ou un réglage, le signal de commande de 0 à 10 V CC peut représenter une plage allant de 0 % à 100 % du paramètre souhaité. Un signal de 0 V peut correspondre au réglage minimal, tandis qu'un signal de 10 V peut représenter le réglage maximal.
Pourquoi ce potentiomètre n'a-t-il pas de position OFF ?
L'absence de position OFF sur le potentiomètre signifie que, même lorsque le bouton rotatif se trouve sur sa position minimale (tourné complètement dans le sens inverse des aiguilles d'une montre), le signal de commande n'atteint pas 0 V CC, mais maintient une valeur minimale proche de 0 V CC. Dans les situations où il est techniquement ou légalement nécessaire de garantir une alimentation minimale en air en permanence, cette caractéristique empêche l'arrêt complet de l'équipement associé.
Cette configuration est intentionnelle, car elle garantit toujours un niveau minimal de commande ou de fonctionnement et répond ainsi aux exigences ou contraintes spécifiques de certaines applications. Il est essentiel de tenir compte de ces caractéristiques de conception afin de respecter les réglementations applicables et de répondre aux besoins opérationnels des systèmes HVAC dans différentes situations.
Qu'est-ce qui rend le boîtier fiable ?
Le potentiomètre est doté d'un boîtier mural en plastique ASA blanc et robuste. Ce matériau offre une résistance aux UV ainsi qu'une protection contre la poussière, les projections d'eau et les chocs. Sa conception permet une installation polyvalente sur différents types de murs ou de panneaux. Le boîtier convient aussi bien au montage encastré qu'au montage en saillie, offrant ainsi une grande flexibilité lors de l'installation.
Le degré de protection est IP44 pour le montage encastré et IP54 pour le montage en saillie, garantissant une bonne protection des composants internes contre les influences environnementales.
Pour le montage encastré, la conception du boîtier est compatible avec les boîtes d'encastrement murales standard européennes, assurant ainsi une intégration parfaite. La robustesse générale du boîtier permet son installation sur différents types de murs.
Cette combinaison de matériau et de conception contribue à la durabilité du potentiomètre et à son adaptation à différents environnements dans le secteur HVAC. Le nettoyage est simple et peut être effectué à l'aide d'un chiffon humide, ce qui facilite également l'entretien.
∞ Qu'est-ce qu'un signal de commande ?
