Hoja de datos
Potenciómetro | sin posición OFF
Descripción de producto
El MTVN1-010-NA es un potenciómetro para el control remoto de diversos equipos HVAC. Funciona con una tensión de alimentación de 230 V CA y proporciona una señal de salida de 0–10 V CC.
El mando giratorio permite un control continuo y preciso de dispositivos como ventiladores EC, actuadores de compuertas y variadores de frecuencia. El dispositivo no dispone intencionadamente de una posición OFF, lo que garantiza que la señal de control nunca descienda a 0 V. Esto resulta ideal para aplicaciones que requieren un suministro mínimo de aire continuo.
Permite tanto el montaje empotrado (IP44) como el montaje en superficie (IP54).
Especificaciones y descripción adicionales
¿Cuál es la función de un potenciómetro HVAC?
Un potenciómetro genera una señal continuamente variable para controlar otros dispositivos. Esta señal de control aumenta o disminuye en función de la posición del mando giratorio. La señal de control se utiliza normalmente para controlar a distancia ventiladores EC o actuadores de compuertas. También puede utilizarse para controlar a distancia reguladores de velocidad de ventiladores AC (series EVS o MVS) o variadores de frecuencia (serie FI-E). Por ejemplo, el potenciómetro puede instalarse en un despacho, mientras que el regulador de velocidad del ventilador se encuentra en un cuarto técnico o en un armario eléctrico.
Un potenciómetro genera una señal continuamente variable para controlar otros dispositivos. Esta señal de control aumenta o disminuye en función de la posición del mando giratorio. La señal de control se utiliza normalmente para controlar a distancia ventiladores EC o actuadores de compuertas. También puede utilizarse para controlar a distancia reguladores de velocidad de ventiladores AC (series EVS o MVS) o variadores de frecuencia (serie FI-E). Por ejemplo, el potenciómetro puede instalarse en un despacho, mientras que el regulador de velocidad del ventilador se encuentra en un cuarto técnico o en un armario eléctrico.
¿Cuál es la tensión de alimentación?
Este potenciómetro funciona con una tensión de alimentación de 230 V CA y proporciona una tensión de salida de entre 0 y 10 V CC. La tensión de alimentación de 230 V CA es habitual en muchos sistemas eléctricos, mientras que el rango de salida de 0 a 10 V CC permite ajustar con precisión los equipos HVAC conectados. El MTVN1-010-NA puede conectarse directamente a la red eléctrica sin necesidad de un módulo de alimentación.
Este potenciómetro funciona con una tensión de alimentación de 230 V CA y proporciona una tensión de salida de entre 0 y 10 V CC. La tensión de alimentación de 230 V CA es habitual en muchos sistemas eléctricos, mientras que el rango de salida de 0 a 10 V CC permite ajustar con precisión los equipos HVAC conectados. El MTVN1-010-NA puede conectarse directamente a la red eléctrica sin necesidad de un módulo de alimentación.
Una señal de control de 0–10 V CC es el método más utilizado en el sector HVAC para controlar diferentes parámetros, como la velocidad de los ventiladores EC, la posición de las válvulas u otros componentes de los sistemas electrónicos. La señal de control de 0–10 V CC corresponde a un rango de ajustes deseados. Por ejemplo, si un sistema requiere modulación o ajuste, la señal de control de 0–10 V CC puede representar un rango del 0 % al 100 % del parámetro deseado. Una señal de 0 V puede indicar el ajuste mínimo, mientras que una señal de 10 V puede representar el ajuste máximo.
¿Por qué este potenciómetro no tiene una posición OFF?
La ausencia de una posición OFF significa que, incluso cuando el mando giratorio está en su posición mínima (completamente girado en sentido antihorario), la señal de control no alcanza los 0 V CC, sino que mantiene un valor mínimo cercano a 0 V CC. En situaciones en las que es técnica o legalmente necesario garantizar un suministro mínimo de aire en todo momento, esta característica evita que el equipo conectado se apague por completo.
La ausencia de una posición OFF significa que, incluso cuando el mando giratorio está en su posición mínima (completamente girado en sentido antihorario), la señal de control no alcanza los 0 V CC, sino que mantiene un valor mínimo cercano a 0 V CC. En situaciones en las que es técnica o legalmente necesario garantizar un suministro mínimo de aire en todo momento, esta característica evita que el equipo conectado se apague por completo.
Esta configuración es intencionada, ya que garantiza siempre un nivel mínimo de control o funcionamiento y permite cumplir los requisitos o limitaciones específicos de determinadas aplicaciones. Es fundamental tener en cuenta estas características de diseño para cumplir con las normativas aplicables y satisfacer las necesidades operativas de los sistemas HVAC en diferentes situaciones.
¿Qué hace que la carcasa sea fiable?

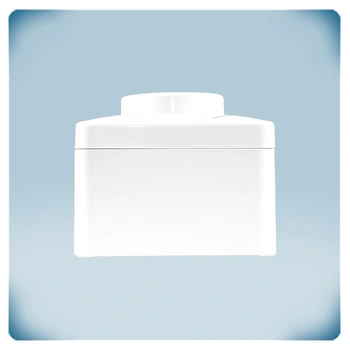

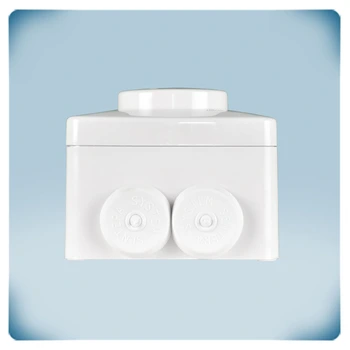

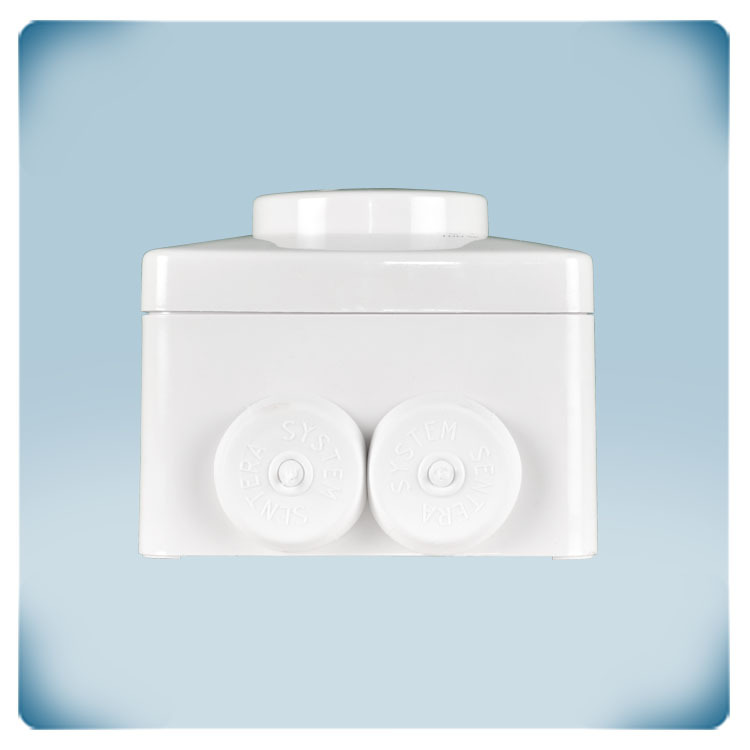

El potenciómetro cuenta con una robusta carcasa mural fabricada en plástico ASA blanco. Este material ofrece resistencia a los rayos UV y protección contra el polvo, las salpicaduras de agua y los impactos. Su diseño permite una instalación flexible en diferentes tipos de paredes o paneles. La carcasa admite tanto montaje empotrado como montaje en superficie, ofreciendo así una gran flexibilidad durante la instalación.
El potenciómetro cuenta con una robusta carcasa mural fabricada en plástico ASA blanco. Este material ofrece resistencia a los rayos UV y protección contra el polvo, las salpicaduras de agua y los impactos. Su diseño permite una instalación flexible en diferentes tipos de paredes o paneles. La carcasa admite tanto montaje empotrado como montaje en superficie, ofreciendo así una gran flexibilidad durante la instalación.
El grado de protección es IP44 para el montaje empotrado y IP54 para el montaje en superficie, lo que garantiza una buena protección de los componentes internos frente a las condiciones ambientales.
Para el montaje empotrado, el diseño de la carcasa es compatible con las cajas de pared estándar europeas, lo que garantiza un ajuste perfecto. La construcción robusta de la carcasa permite su instalación en diferentes tipos de paredes.
Esta combinación de material y diseño contribuye a la durabilidad del potenciómetro y a su idoneidad para diferentes entornos del sector HVAC. La limpieza es sencilla y puede realizarse con un paño húmedo, lo que facilita las tareas de mantenimiento.
