Datablad

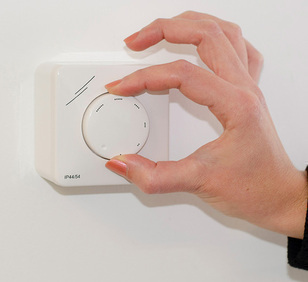

HVAC-potentiometer | potentialfri utgång | utan AV-läge | 3–15 V DC
Produktbeskrivning
Denna potentiometer är utrustad med avancerade funktioner och erbjuder styrning av EC-fläktar, spjällställdon, varvtalsregulatorer för AC-fläktar eller frekvensomriktare. Den anpassar sig enkelt till olika användningsområden och har ett matningsspänningsområde på 3–15 V DC.
MTPND010-DC saknar AV-läge. Funktionen med potentialfri kontakt gör det enkelt att fjärrstyra till- och frånslag av extern utrustning. Finjustera systemet med hjälp av precisionsjusterare som möjliggör inställning av min. (10–70 %) och max. (30–100 %) utgångsnivåer.
Potentiometern är konstruerad för lång livslängd och har ett stänkskyddat hölje som lämpar sig för infällt montage (IP44) eller utanpåliggande montage (IP54).
Oavsett om du prioriterar energieffektivitet, precision eller flexibilitet är MTPND010-DC ett praktiskt val för styrning av ventilationssystem.
Ytterligare specifikationer och beskrivning
Vad är syftet med en HVAC-potentiometer?
Styrsignalen (potentiometerns utsignal) ökar eller minskar beroende på vridknappens position. Denna styrsignal kan direkt styra EC-fläktar eller spjällställdon. Den kan också fjärrstyra varvtalsregulatorer för AC-fläktar (såsom Sentera EVS eller MVS-serien) eller frekvensomriktare (FI-E-serien). Ett exempel är att installera potentiometern i ett vardagsrum medan fläktens varvtalsregulator är placerad i ett teknikrum eller elskåp. Denna lösning möjliggör bekväm och effektiv styrning av HVAC-utrustningen.
Varför justera styrsignalens gränsvärden i HVAC-system?
För vissa tillämpningar är det önskvärt att justera styrsignalens nedre gränsvärde och övre gränsvärde. Detta är särskilt användbart i situationer där vissa EC-motorer eller spjällställdon inte är kompatibla med alltför låga styrsignaler. För att hantera detta kan styrsignalens nedre gränsvärde ställas in med hjälp av en inbyggd trimmer, vilket möjliggör optimal drift utan att utrustningens funktion äventyras. När det gäller överdimensionerade fläktar är det däremot nödvändigt att justera styrsignalens övre gränsvärde. Detta görs med hjälp av en maxtrimmer, som effektivt begränsar fläktens maximala varvtal. Genom att använda dessa justerbara gränsvärden kan systemet finjusteras efter specifika behov, vilket säkerställer optimal prestanda och lång livslängd för HVAC-utrustningen.
Varför justera styrsignalens gränsvärden i HVAC-system?
För vissa tillämpningar är det önskvärt att justera styrsignalens nedre gränsvärde och övre gränsvärde. Detta är särskilt användbart i situationer där vissa EC-motorer eller spjällställdon inte är kompatibla med alltför låga styrsignaler. För att hantera detta kan styrsignalens nedre gränsvärde ställas in med hjälp av en inbyggd trimmer, vilket möjliggör optimal drift utan att utrustningens funktion äventyras. När det gäller överdimensionerade fläktar är det däremot nödvändigt att justera styrsignalens övre gränsvärde. Detta görs med hjälp av en maxtrimmer, som effektivt begränsar fläktens maximala varvtal. Genom att använda dessa justerbara gränsvärden kan systemet finjusteras efter specifika behov, vilket säkerställer optimal prestanda och lång livslängd för HVAC-utrustningen.
Obs! Styrsignalens minimi- och maximivärden kan justeras med hjälp av trimrarna under frontkåpan. För att komma åt dem tar du bort vredet genom att vrida det åt höger tills det lossnar. Skruva loss den lösa muttern för att ta bort kåpan från det yttre höljet.
Vilka är styrsignalens gränsvärden?
Detta beror på MTPND:s matningsspänning. Matningsspänningen måste ligga inom intervallet 3—15 VDC. Minimivärdet kan sedan ställas in mellan 10 och 70 % av matningsspänningen. Maximivärdet kan ställas in mellan 30 och 100 % av matningsspänningen. Se alltid till att de inställda gränsvärdena tillsammans med matningsspänningen ger en utsignal som uppfyller specifikationerna för den anslutna enheten. Det innebär att om matningsspänningen är 15 VDC och den övre gränsen är inställd på 100 %, måste den anslutna enheten kunna hantera en styrsignal på upp till 15 VDC.
Vad gör OFF-läget?
I vissa fall är det av tekniska eller juridiska skäl nödvändigt att säkerställa ett minsta luftflöde under alla omständigheter. Eftersom denna potentiometer saknar ett OFF-läge når styrsignalen aldrig 0 V. Även när vridknappen står i minimiläget (vriden moturs) kommer styrsignalen att ligga på minimivärdet. Denna låga nivå kan justeras med hjälp av den inbyggda trimmern.
Vilka utgångstyper finns tillgängliga?
Den potentialfria kontaktutgången kan användas för att styra en extern enhet. När vridknappen står i minimiläget är kontaktutgången öppen. När vridknappen vrids medurs sluts kontakten omedelbart.
Vad gör höljet tillförlitligt?
Denna potentiometer kan monteras på väggen eller fällas in. Monteringshålen passar perfekt i europeiska standardväggdosor. Höljet är tillverkat av högkvalitativ vit ASA-plast. Materialet är UV-beständigt och skyddar mot stötar. Skyddsklassen är IP44 vid infällnadsmontering och IP54 vid väggmontering. Det skyddar elektroniken mot inträngning av damm, smuts och vatten vid användning inomhus.
Den potentialfria kontaktutgången kan användas för att styra en extern enhet. När vridknappen står i minimiläget är kontaktutgången öppen. När vridknappen vrids medurs sluts kontakten omedelbart.
Vad gör höljet tillförlitligt?
Denna potentiometer kan monteras på väggen eller fällas in. Monteringshålen passar perfekt i europeiska standardväggdosor. Höljet är tillverkat av högkvalitativ vit ASA-plast. Materialet är UV-beständigt och skyddar mot stötar. Skyddsklassen är IP44 vid infällnadsmontering och IP54 vid väggmontering. Det skyddar elektroniken mot inträngning av damm, smuts och vatten vid användning inomhus.
