Scheda tecnica
Potenziometro HVAC | contatto pulito | senza OFF | 3–15 VDC
Descrizione del prodotto
Questo potenziometro è dotato di funzionalità avanzate che consentono di controllare ventilatori EC, attuatori per serrande, regolatori della velocità dei ventilatori AC o inverter di frequenza, adattandosi facilmente a diverse applicazioni con un intervallo della tensione di alimentazione di 3–15 VDC.
MTPND010-DC non dispone di una posizione OFF. La funzione con contatto pulito consente di accendere o spegnere facilmente a distanza le apparecchiature esterne. I trimmer di precisione permettono di regolare i livelli minimo (10–70 %) e massimo (30–100 %) del segnale di uscita.
Progettato per una lunga durata di esercizio, questo potenziometro è dotato di un involucro resistente agli spruzzi d'acqua, adatto sia al montaggio a incasso (IP44) sia al montaggio in superficie (IP54).
Che la priorità sia l'efficienza, la precisione o la versatilità, MTPND010-DC rappresenta una soluzione pratica per il controllo dei sistemi di ventilazione.
Specifiche e descrizioni aggiuntive
Qual è la funzione di un potenziometro HVAC?
Il segnale di controllo (uscita del potenziometro) aumenta o diminuisce in base alla posizione della manopola rotativa. Questo segnale può controllare direttamente ventilatori EC o attuatori per serrande. Può anche controllare a distanza i regolatori della velocità dei ventilatori AC (come le serie EVS o MVS di Sentera) o gli inverter di frequenza (serie FI-E). Ad esempio, il potenziometro può essere installato in un soggiorno, mentre il regolatore della velocità del ventilatore è collocato in un locale tecnico o in un quadro elettrico. Questa configurazione consente di controllare le apparecchiature HVAC in modo pratico ed efficace.
Perché regolare i limiti del segnale di controllo nei sistemi HVAC?
Per alcune applicazioni, è utile regolare il limite inferiore e il limite superiore del segnale di controllo. Ciò è particolarmente utile quando alcuni motori EC o attuatori per serrande non sono compatibili con segnali di controllo troppo bassi. In questi casi, il limite inferiore del segnale di controllo può essere impostato tramite un trimmer integrato, consentendo un funzionamento ottimale senza compromettere l'integrità delle apparecchiature. Al contrario, quando si utilizzano ventilatori sovradimensionati, è necessario regolare il limite superiore del segnale di controllo. Questa regolazione viene effettuata tramite un trimmer della velocità massima, che limita la velocità massima del ventilatore. La possibilità di regolare questi limiti consente di adattare con precisione il sistema ai requisiti specifici, garantendo prestazioni ottimali e una maggiore durata delle apparecchiature HVAC.
Perché regolare i limiti del segnale di controllo nei sistemi HVAC?
Per alcune applicazioni, è utile regolare il limite inferiore e il limite superiore del segnale di controllo. Ciò è particolarmente utile quando alcuni motori EC o attuatori per serrande non sono compatibili con segnali di controllo troppo bassi. In questi casi, il limite inferiore del segnale di controllo può essere impostato tramite un trimmer integrato, consentendo un funzionamento ottimale senza compromettere l'integrità delle apparecchiature. Al contrario, quando si utilizzano ventilatori sovradimensionati, è necessario regolare il limite superiore del segnale di controllo. Questa regolazione viene effettuata tramite un trimmer della velocità massima, che limita la velocità massima del ventilatore. La possibilità di regolare questi limiti consente di adattare con precisione il sistema ai requisiti specifici, garantendo prestazioni ottimali e una maggiore durata delle apparecchiature HVAC.
Nota: I valori minimo e massimo del segnale di controllo possono essere regolati tramite i trimmer situati sotto il coperchio frontale. Per accedervi, rimuovere la manopola ruotandola verso destra finché non scatta verso l'esterno. Svitare il dado allentato per rimuovere il coperchio dell'involucro esterno.
Quali sono i limiti del segnale di controllo?
Dipende dalla tensione di alimentazione di MTPND. La tensione di alimentazione deve essere compresa tra 3 e 15 VDC. Il valore minimo può quindi essere impostato tra il 10 e il 70 % della tensione di alimentazione. Il valore massimo può essere impostato tra il 30 e il 100 % della tensione di alimentazione. Assicurarsi sempre che i limiti impostati, in combinazione con la tensione di alimentazione, producano un segnale di uscita conforme alle specifiche del dispositivo collegato. Ciò significa che, se la tensione di alimentazione è di 15 VDC e il limite superiore è impostato al 100 %, il dispositivo collegato deve essere in grado di gestire un segnale di controllo fino a 15 VDC.
A cosa serve la posizione OFF?
In alcuni casi, è tecnicamente o legalmente necessario garantire un apporto minimo d'aria in ogni circostanza. Poiché questo potenziometro non dispone di una posizione OFF, il segnale di controllo non raggiunge mai 0 V. Anche quando la manopola rotativa è nella posizione minima (ruotata in senso antiorario), il segnale di controllo rimane al valore minimo. Questo livello minimo può essere regolato tramite il trimmer integrato.
Quali tipi di segnale di uscita sono disponibili?
L'uscita a contatto pulito può essere utilizzata per controllare un dispositivo esterno. Quando la manopola rotativa si trova nella posizione minima, il contatto di uscita è aperto. Ruotando la manopola in senso orario, il contatto si chiude immediatamente.
Cosa rende affidabile l'involucro?

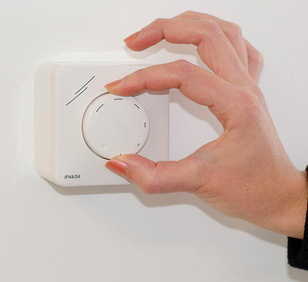

Questo potenziometro può essere installato a parete o a incasso. I fori di montaggio sono perfettamente compatibili con le scatole da parete standard europee. L'involucro è realizzato in plastica ASA bianca di alta qualità. Il materiale è resistente ai raggi UV e protegge dagli urti. Il grado di protezione è IP44 per il montaggio a incasso e IP54 per il montaggio a parete. Nelle applicazioni per interni, l'involucro protegge i componenti elettronici dall'ingresso di polvere, sporco e acqua.
L'uscita a contatto pulito può essere utilizzata per controllare un dispositivo esterno. Quando la manopola rotativa si trova nella posizione minima, il contatto di uscita è aperto. Ruotando la manopola in senso orario, il contatto si chiude immediatamente.
Cosa rende affidabile l'involucro?
Questo potenziometro può essere installato a parete o a incasso. I fori di montaggio sono perfettamente compatibili con le scatole da parete standard europee. L'involucro è realizzato in plastica ASA bianca di alta qualità. Il materiale è resistente ai raggi UV e protegge dagli urti. Il grado di protezione è IP44 per il montaggio a incasso e IP54 per il montaggio a parete. Nelle applicazioni per interni, l'involucro protegge i componenti elettronici dall'ingresso di polvere, sporco e acqua.
