Product fiche
Potentiometer | 3–15 VDC | geen UIT-stand | Droogcontact
Productbeschrijving

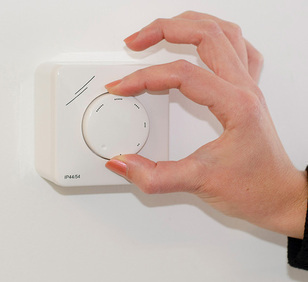

De MTPND010-DC is een duurzame potentiometer voor een nauwkeurige regeling van de ventilatie. Het toestel werkt op een voedingsspanning van 3–15 VDC en is geschikt voor het aansturen van EC-ventilatoren, klepaandrijvingen, AC-ventilatorsnelheidsregelaars en frequentieregelaars.
Met de draaiknop kan het uitgangssignaal traploos worden geregeld. Het uitgangsbereik kan worden aangepast met interne trimmers, waarbij de minimumwaarde kan worden ingesteld tussen 10 en 70% en de maximumwaarde tussen 30 en 100%. De potentiometer heeft geen UIT-stand, waardoor het systeem niet onbedoeld kan worden uitgeschakeld. Dankzij het potentiaalvrije contact kan externe apparatuur eenvoudig vanop afstand worden aan- of uitgeschakeld.
De behuizing is spatwaterdicht en is geschikt voor zowel inbouw- (IP44) als opbouwmontage (IP54).
Aanvullende specificaties en beschrijvingen
Wat is de functie van een HVAC-potentiometer?
Het uitgangssignaal van de potentiometer neemt toe of af naargelang de stand van de draaiknop. Dit stuursignaal kan worden gebruikt om EC-ventilatoren of klepaandrijvingen rechtstreeks aan te sturen, of voor de bediening van AC-ventilatorsnelheidsregelaars (zoals de EVS- of MVS-reeks) of frequentieregelaars (FI-E-reeks) vanop afstand. De potentiometer kan bijvoorbeeld in een woonkamer worden geïnstalleerd, terwijl de ventilatorsnelheidsregelaar zich in een technische ruimte of elektrische kast bevindt. Zo kan HVAC-apparatuur gemakkelijk en efficiënt worden geregeld.Waarom de grenzen van het stuursignaal instellen?
Bij bepaalde toepassingen is het wenselijk om zowel de onder- als bovengrens van het stuursignaal aan te passen. Dit is vooral nuttig wanneer bepaalde EC-motoren of klepaandrijvingen niet compatibel zijn met te lage stuursignalen. Via een ingebouwde trimmer kan de ondergrens worden ingesteld, zodat het toestel optimaal werkt zonder de aangesloten apparatuur nadelig te beïnvloeden.
Bij overgedimensioneerde ventilatoren kan het nodig zijn om de bovengrens van het stuursignaal te beperken. Hiervoor wordt de maximumtrimmer gebruikt, waarmee de maximale ventilatorsnelheid kan worden begrensd. Dankzij deze instelbare grenzen kan de regeling worden afgestemd op de specifieke vereisten van de toepassing, wat bijdraagt aan een optimale werking en een langere levensduur van de HVAC-apparatuur.
Opmerking: De trimmers bevinden zich onder het voorpaneel van de potentiometer. Om toegang te krijgen, verwijder de draaiknop door deze naar rechts te draaien tot hij loskomt. Schroef vervolgens de moer los om het deksel van de externe behuizing te verwijderen.
Wat zijn de instelgrenzen van het stuursignaal?
Dit hangt af van de voedingsspanning van de MTPND, deze moet tussen 3 en 15 VDC liggen. De minimumwaarde kan vervolgens worden ingesteld tussen 10 en 70% van de voedingsspanning, de maximumwaarde tussen 30 en 100% van de voedingsspanning.
Zorg er altijd voor dat de ingestelde grenzen, in combinatie met de voedingsspanning, een uitgangssignaal opleveren dat voldoet aan de specificaties van het aangesloten apparaat. Bijvoorbeeld bij een voedingsspanning van 15 VDC en een ingestelde bovengrens van 100% moet het aangesloten apparaat een stuursignaal tot 15 VDC aankunnen.
Waarom is er geen UIT-stand?
In bepaalde situaties of volgens bepaalde wettelijke voorschriften moet er altijd een minimale luchttoevoer zijn. Omdat deze potentiometer geen UIT-stand heeft, daalt het stuursignaal nooit tot 0 V. Zelfs wanneer de draaiknop in de minimumstand staat (volledig tegen de wijzers van de klok in gedraaid), blijft het stuursignaal op de ingestelde minimumwaarde. Deze ondergrens kan worden aangepast met de interne trimmer.
Welke uitgangssignalen zijn beschikbaar?
Het potentiaalvrije contact kan worden gebruikt om een extern apparaat aan te sturen. Wanneer de draaiknop in de minimumstand staat, is het contact open. Zodra de draaiknop met de wijzers van de klok mee wordt gedraaid, sluit het contact onmiddellijk.
Waarom is de behuizing betrouwbaar?
De behuizing is bedoeld voor wandmontage en is gemaakt uit duurzaam, wit ASA-kunststof. Dit materiaal is UV-bestendig en beschermt tegen stof, spatwater en stoten.
Het ontwerp maakt zowel inbouw- als opbouwmontage mogelijk. De behuizing is ontworpen voor een naadloze integratie in standaard Europese inbouwdozen. De beschermingsgraad bedraagt IP44 bij inbouwmontage en IP54 bij opbouwmontage. Hierdoor wordt de elektronica bij gebruik binnenshuis goed beschermd tegen het binnendringen van stof, vuil en water.
De behuizing kan eenvoudig worden gereinigd met een vochtige doek.
