Datenblatt
HVAC-Potentiometer | Potentialfrei | keine OFF-Position | 3–15 VDC
Produktbeschreibung
Dieses Potentiometer verfügt über fortschrittliche Funktionen zur Steuerung von EC-Ventilatoren, Klappenantrieben, AC-Ventilatordrehzahlreglern oder Frequenzumrichtern und lässt sich dank eines Versorgungsspannungsbereichs von 3–15 VDC flexibel in verschiedenen Anwendungen einsetzen.
Der MTPND010-DC verfügt über keine OFF-Position. Die potentialfreie Kontaktfunktion ermöglicht das einfache ferngesteuerte Ein- und Ausschalten externer Geräte. Über präzise Trimmer können die minimalen (10–70 %) und maximalen (30–100 %) Ausgangspegel eingestellt werden.
Für eine lange Lebensdauer ausgelegt, verfügt dieses Potentiometer über ein spritzwassergeschütztes Gehäuse, das sowohl für die Unterputzmontage (IP44) als auch für die Aufputzmontage (IP54) geeignet ist.
Ob Effizienz, Präzision oder Flexibilität im Vordergrund steht – der MTPND010-DC bietet eine praktische Lösung für die Steuerung von Lüftungssystemen.
Zusätzliche Spezifikationen und Beschreibung
Was ist der Zweck eines HVAC-Potentiometers?
Das Steuersignal (Ausgang des Potentiometers) erhöht oder verringert sich je nach Stellung des Drehknopfs. Dieses Steuersignal kann EC-Ventilatoren oder Klappenantriebe direkt ansteuern. Es kann auch AC-Drehzahlregler (wie die EVS- oder MVS-Serie von Sentera) oder Frequenzumrichter (FI-E-Serie) aus der Ferne steuern. Ein anschauliches Beispiel ist die Installation des Potentiometers im Wohnzimmer, während sich der Drehzahlregler im Technikraum oder Schaltschrank befindet. Dieses Setup ermöglicht eine bequeme und effektive Steuerung der HLK-Geräte.
Das Steuersignal (Ausgang des Potentiometers) erhöht oder verringert sich je nach Stellung des Drehknopfs. Dieses Steuersignal kann EC-Ventilatoren oder Klappenantriebe direkt ansteuern. Es kann auch AC-Drehzahlregler (wie die EVS- oder MVS-Serie von Sentera) oder Frequenzumrichter (FI-E-Serie) aus der Ferne steuern. Ein anschauliches Beispiel ist die Installation des Potentiometers im Wohnzimmer, während sich der Drehzahlregler im Technikraum oder Schaltschrank befindet. Dieses Setup ermöglicht eine bequeme und effektive Steuerung der HLK-Geräte.
Warum sollten die Steuersignalgrenzen in HLK-Systemen angepasst werden?
In bestimmten Anwendungen ist es wünschenswert, die untere und obere Grenze des Steuersignals einzustellen. Das ist besonders nützlich in Situationen, in denen bestimmte EC-Motoren oder Klappenantriebe nicht mit sehr niedrigen Steuersignalen kompatibel sind. Um dem entgegenzuwirken, kann die untere Grenze des Steuersignals über einen eingebauten Trimmer eingestellt werden, sodass ein optimaler Betrieb ohne Beeinträchtigung der Gerätelebensdauer gewährleistet ist. Im Gegenzug ist bei überdimensionierten Ventilatoren eine Anpassung der oberen Steuersignalgrenze erforderlich. Dies erfolgt über einen Maximal-Trimmer, wodurch die maximale Drehzahl des Ventilators begrenzt wird. Durch diese einstellbaren Grenzwerte kann das System exakt auf die Anforderungen abgestimmt werden – für optimale Leistung und Langlebigkeit der HLK-Geräte.
In bestimmten Anwendungen ist es wünschenswert, die untere und obere Grenze des Steuersignals einzustellen. Das ist besonders nützlich in Situationen, in denen bestimmte EC-Motoren oder Klappenantriebe nicht mit sehr niedrigen Steuersignalen kompatibel sind. Um dem entgegenzuwirken, kann die untere Grenze des Steuersignals über einen eingebauten Trimmer eingestellt werden, sodass ein optimaler Betrieb ohne Beeinträchtigung der Gerätelebensdauer gewährleistet ist. Im Gegenzug ist bei überdimensionierten Ventilatoren eine Anpassung der oberen Steuersignalgrenze erforderlich. Dies erfolgt über einen Maximal-Trimmer, wodurch die maximale Drehzahl des Ventilators begrenzt wird. Durch diese einstellbaren Grenzwerte kann das System exakt auf die Anforderungen abgestimmt werden – für optimale Leistung und Langlebigkeit der HLK-Geräte.
Hinweis: Der minimale und maximale Wert des Steuersignals kann über die Trimmer unter der Frontabdeckung eingestellt werden. Um sie zu erreichen, entfernen Sie den Knopf, indem Sie ihn nach rechts drehen, bis er herausspringt. Lösen Sie die Mutter, um die Abdeckung des Außengehäuses zu entfernen.
Was sind die Grenzen des Steuersignals?
Dies hängt von der Versorgungsspannung des MTP-D ab. Die Versorgungsspannung muss im Bereich von 3–15 VDC liegen. Der minimale Wert kann dann zwischen 10 % und 70 % der Versorgungsspannung eingestellt werden. Der maximale Wert kann zwischen 30 % und 100 % der Versorgungsspannung eingestellt werden. Stellen Sie immer sicher, dass die eingestellten Grenzwerte in Kombination mit der Versorgungsspannung ein Ausgangssignal ergeben, das mit den Spezifikationen des angeschlossenen Geräts kompatibel ist. Das bedeutet: Wenn die Versorgungsspannung 15 VDC beträgt und die obere Grenze auf 100 % eingestellt ist, muss das angeschlossene Gerät in der Lage sein, ein Steuersignal bis zu 15 VDC zu verarbeiten.
Dies hängt von der Versorgungsspannung des MTP-D ab. Die Versorgungsspannung muss im Bereich von 3–15 VDC liegen. Der minimale Wert kann dann zwischen 10 % und 70 % der Versorgungsspannung eingestellt werden. Der maximale Wert kann zwischen 30 % und 100 % der Versorgungsspannung eingestellt werden. Stellen Sie immer sicher, dass die eingestellten Grenzwerte in Kombination mit der Versorgungsspannung ein Ausgangssignal ergeben, das mit den Spezifikationen des angeschlossenen Geräts kompatibel ist. Das bedeutet: Wenn die Versorgungsspannung 15 VDC beträgt und die obere Grenze auf 100 % eingestellt ist, muss das angeschlossene Gerät in der Lage sein, ein Steuersignal bis zu 15 VDC zu verarbeiten.
Welche Funktion hat die AUS-Position?
In einigen Fällen ist es technisch oder gesetzlich erforderlich, eine minimale Luftzufuhr unter allen Umständen sicherzustellen. Da dieses Potentiometer keine AUS-Position besitzt, wird das Steuersignal niemals 0 V erreichen. Selbst wenn sich der Drehknopf in der Minimalposition befindet (ganz nach links gedreht), liegt das Steuersignal beim eingestellten Minimalwert. Dieser niedrige Wert kann über den integrierten Trimmer angepasst werden.
In einigen Fällen ist es technisch oder gesetzlich erforderlich, eine minimale Luftzufuhr unter allen Umständen sicherzustellen. Da dieses Potentiometer keine AUS-Position besitzt, wird das Steuersignal niemals 0 V erreichen. Selbst wenn sich der Drehknopf in der Minimalposition befindet (ganz nach links gedreht), liegt das Steuersignal beim eingestellten Minimalwert. Dieser niedrige Wert kann über den integrierten Trimmer angepasst werden.
Welche Ausgangstypen sind verfügbar?
Der potentialfreie (trockene) Schaltkontakt kann zur Steuerung eines externen Geräts verwendet werden. Wenn sich der Drehknopf in der Minimalposition befindet, ist der Schaltkontakt geöffnet. Wird der Drehknopf im Uhrzeigersinn gedreht, schließt der Kontakt sofort.
Der potentialfreie (trockene) Schaltkontakt kann zur Steuerung eines externen Geräts verwendet werden. Wenn sich der Drehknopf in der Minimalposition befindet, ist der Schaltkontakt geöffnet. Wird der Drehknopf im Uhrzeigersinn gedreht, schließt der Kontakt sofort.
Was macht das Gehäuse zuverlässig?

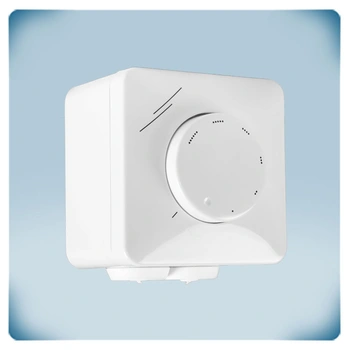

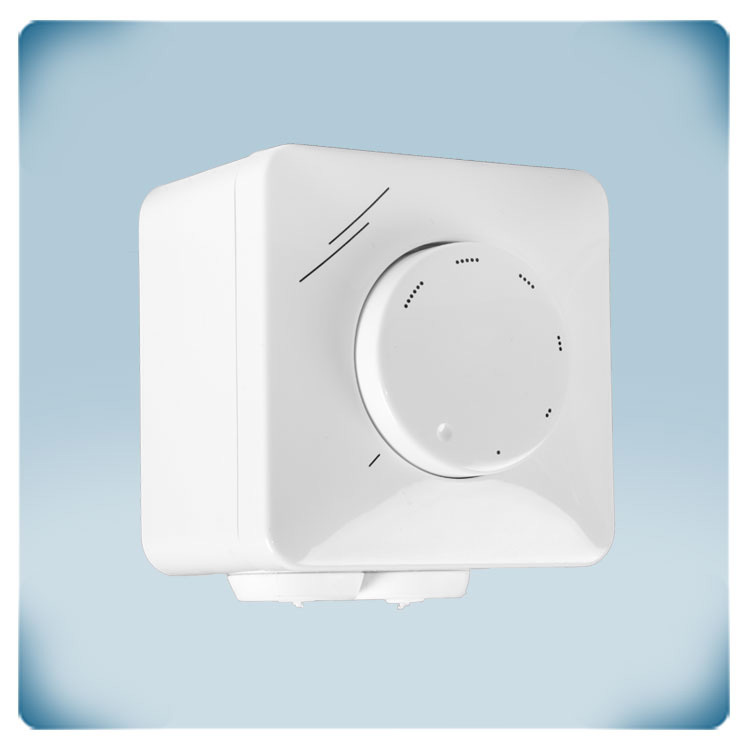

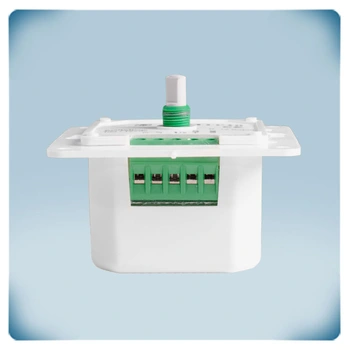

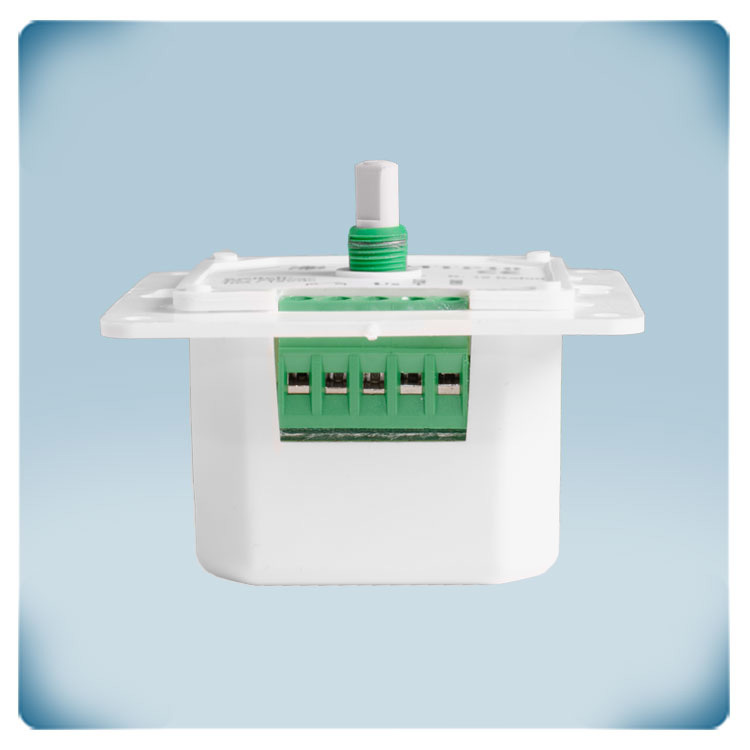

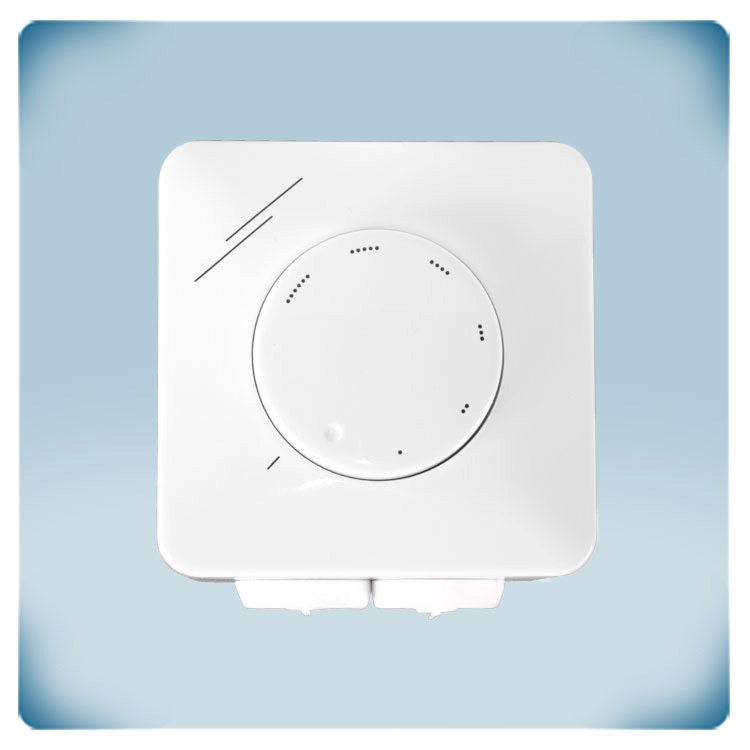

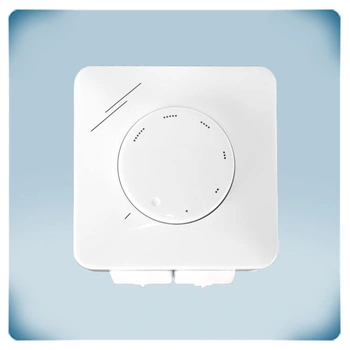

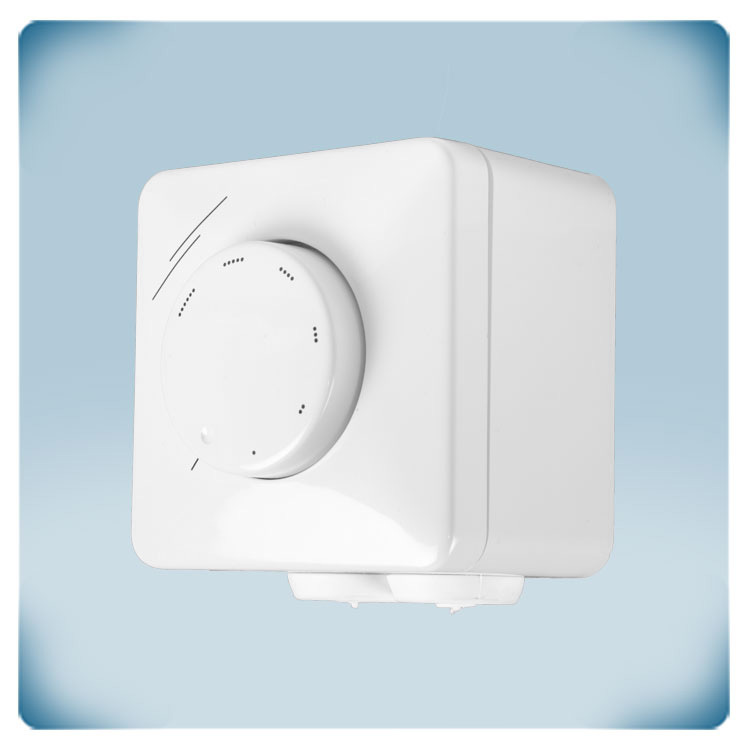

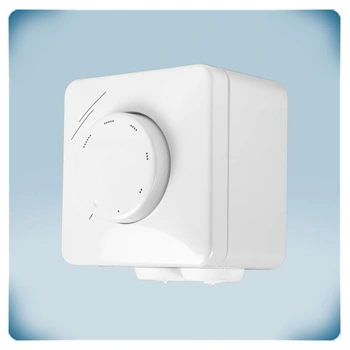

Dieses Potentiometer kann auf die Wand montiert oder eingebaut werden. Die Befestigungslöcher passen perfekt auf standardisierte europäische Unterputzdosen. Das Gehäuse besteht aus hochwertigem ASA-Kunststoff in einer angenehmen Cremefarbe. Das Material ist UV-beständig und stoßfest. Die Schutzart beträgt IP44 bei Unterputzmontage und IP54 bei Aufputzmontage. Sie schützt die Elektronik bei Innenanwendungen gegen das Eindringen von Staub, Schmutz und Wasser. Das Gehäuse lässt sich leicht mit einem feuchten Tuch reinigen und ist einfach zu montieren – es sind nur einige einfache Werkzeuge erforderlich.
Dieses Potentiometer kann auf die Wand montiert oder eingebaut werden. Die Befestigungslöcher passen perfekt auf standardisierte europäische Unterputzdosen. Das Gehäuse besteht aus hochwertigem ASA-Kunststoff in einer angenehmen Cremefarbe. Das Material ist UV-beständig und stoßfest. Die Schutzart beträgt IP44 bei Unterputzmontage und IP54 bei Aufputzmontage. Sie schützt die Elektronik bei Innenanwendungen gegen das Eindringen von Staub, Schmutz und Wasser. Das Gehäuse lässt sich leicht mit einem feuchten Tuch reinigen und ist einfach zu montieren – es sind nur einige einfache Werkzeuge erforderlich.
