Fiche technique
Potentiomètre HVAC | Contact sec | sans position OFF | 3–15 VDC
Description du produit
Ce potentiomètre est doté de fonctionnalités avancées permettant de commander des ventilateurs EC, des servomoteurs de registre, des régulateurs de vitesse pour ventilateurs AC ou des variateurs de fréquence. Il s’adapte facilement à différentes applications avec une plage de tension d’alimentation de 3–15 VDC.
Le MTPND010-DC est dépourvu de position OFF. La fonction de contact sec permet d’activer ou de désactiver facilement à distance des équipements externes. Des potentiomètres de réglage précis permettent d’ajuster les niveaux de sortie minimum (10–70 %) et maximum (30–100 %).
Conçu pour une longue durée de vie, ce potentiomètre est équipé d’un boîtier résistant aux projections d’eau, adapté aussi bien au montage encastré (IP44) qu’au montage en saillie (IP54).
Qu’il s’agisse de privilégier l’efficacité, la précision ou la flexibilité, le MTPND010-DC constitue une solution pratique pour la gestion des systèmes de ventilation.
Spécifications et descriptions supplémentaires
Quel est le rôle d’un potentiomètre HVAC ?
Le signal de commande (sortie du potentiomètre) augmente ou diminue en fonction de la position du bouton rotatif. Ce signal de commande peut piloter directement des ventilateurs EC ou des servomoteurs de registre. Il peut également commander à distance des régulateurs de vitesse pour ventilateurs AC (tels que les séries EVS ou MVS de Sentera) ou des variateurs de fréquence (série FI-E). Un exemple concret consiste à installer le potentiomètre dans le salon, tandis que le régulateur de vitesse se trouve dans le local technique ou l’armoire électrique. Cette configuration permet de commander les équipements HVAC de manière pratique et efficace.
Le signal de commande (sortie du potentiomètre) augmente ou diminue en fonction de la position du bouton rotatif. Ce signal de commande peut piloter directement des ventilateurs EC ou des servomoteurs de registre. Il peut également commander à distance des régulateurs de vitesse pour ventilateurs AC (tels que les séries EVS ou MVS de Sentera) ou des variateurs de fréquence (série FI-E). Un exemple concret consiste à installer le potentiomètre dans le salon, tandis que le régulateur de vitesse se trouve dans le local technique ou l’armoire électrique. Cette configuration permet de commander les équipements HVAC de manière pratique et efficace.
Pourquoi faut-il ajuster les limites du signal de commande dans les systèmes HVAC ?
Dans certaines applications, il est souhaitable de régler les limites inférieure et supérieure du signal de commande. Cela est particulièrement utile lorsque certains moteurs EC ou servomoteurs de registre ne sont pas compatibles avec des signaux de commande très faibles. Pour y remédier, la limite inférieure du signal de commande peut être réglée à l’aide d’un potentiomètre de réglage intégré, afin de garantir un fonctionnement optimal sans compromettre la durée de vie de l’équipement. À l’inverse, une limitation de la valeur maximale du signal de commande peut être nécessaire pour les ventilateurs surdimensionnés. Cette limitation s’effectue à l’aide du potentiomètre de réglage du maximum, ce qui permet de limiter la vitesse maximale du ventilateur. Grâce à ces limites réglables, le système peut être configuré avec précision en fonction des besoins, pour garantir des performances optimales et une longue durée de vie des équipements HVAC.
Dans certaines applications, il est souhaitable de régler les limites inférieure et supérieure du signal de commande. Cela est particulièrement utile lorsque certains moteurs EC ou servomoteurs de registre ne sont pas compatibles avec des signaux de commande très faibles. Pour y remédier, la limite inférieure du signal de commande peut être réglée à l’aide d’un potentiomètre de réglage intégré, afin de garantir un fonctionnement optimal sans compromettre la durée de vie de l’équipement. À l’inverse, une limitation de la valeur maximale du signal de commande peut être nécessaire pour les ventilateurs surdimensionnés. Cette limitation s’effectue à l’aide du potentiomètre de réglage du maximum, ce qui permet de limiter la vitesse maximale du ventilateur. Grâce à ces limites réglables, le système peut être configuré avec précision en fonction des besoins, pour garantir des performances optimales et une longue durée de vie des équipements HVAC.
Remarque : la valeur minimale et la valeur maximale du signal de commande peuvent être réglées à l’aide des potentiomètres de réglage situés sous le couvercle frontal. Pour y accéder, retirez le bouton en le tournant vers la droite jusqu’à ce qu’il se déboîte. Desserrez ensuite l’écrou afin de retirer le couvercle du boîtier extérieur.
Quelles sont les limites du signal de commande ?
Cela dépend de la tension d’alimentation du MTP-D. La tension d’alimentation doit être comprise entre 3 et 15 VDC. La valeur minimale peut alors être réglée entre 10 % et 70 % de la tension d’alimentation. La valeur maximale peut être réglée entre 30 % et 100 % de la tension d’alimentation. Veillez toujours à ce que les limites réglées, en combinaison avec la tension d’alimentation, produisent un signal de sortie compatible avec les spécifications de l’équipement raccordé. Cela signifie que si la tension d’alimentation est de 15 VDC et que la limite supérieure est réglée à 100 %, l’équipement raccordé doit être capable de traiter un signal de commande allant jusqu’à 15 VDC.
Quelle est la fonction de la position OFF ?
Certaines conditions ou exigences légales peuvent imposer un apport d’air minimal à tout moment. Comme ce potentiomètre ne dispose pas de position OFF, le signal de commande n’atteindra jamais 0 V. Même lorsque le bouton rotatif se trouve en position minimale (tourné complètement vers la gauche), le signal de commande reste à la valeur minimale réglée. Cette valeur minimale peut être ajustée à l’aide du potentiomètre de réglage intégré.
Certaines conditions ou exigences légales peuvent imposer un apport d’air minimal à tout moment. Comme ce potentiomètre ne dispose pas de position OFF, le signal de commande n’atteindra jamais 0 V. Même lorsque le bouton rotatif se trouve en position minimale (tourné complètement vers la gauche), le signal de commande reste à la valeur minimale réglée. Cette valeur minimale peut être ajustée à l’aide du potentiomètre de réglage intégré.
Qu’est-ce qui rend le boîtier fiable ?

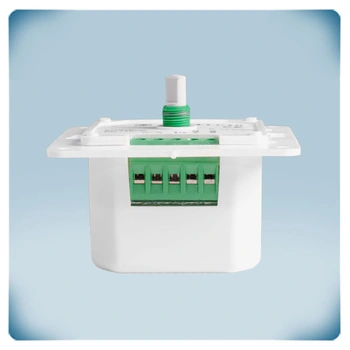

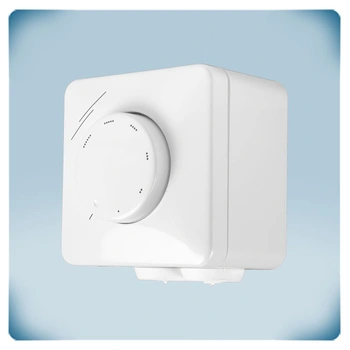

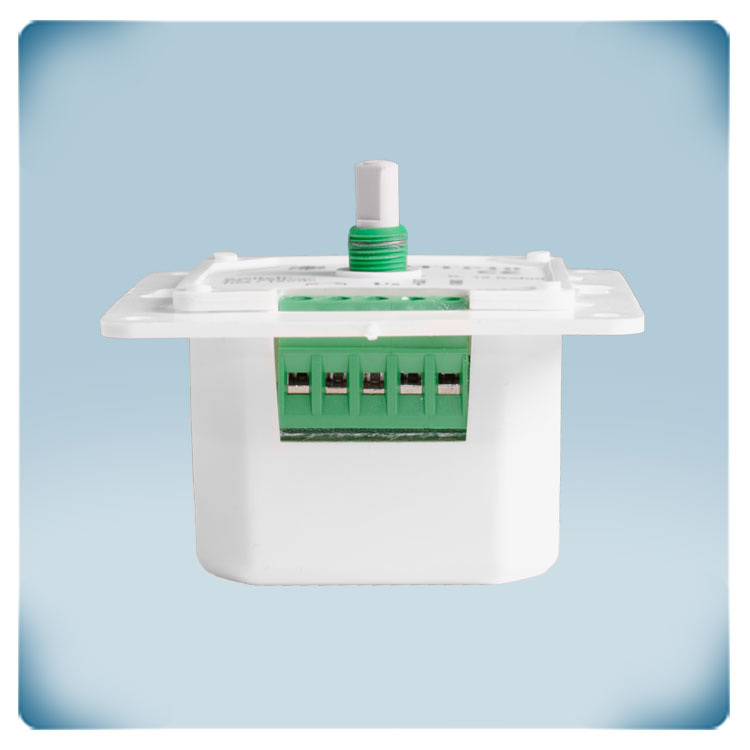

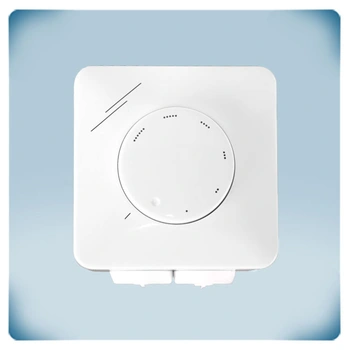

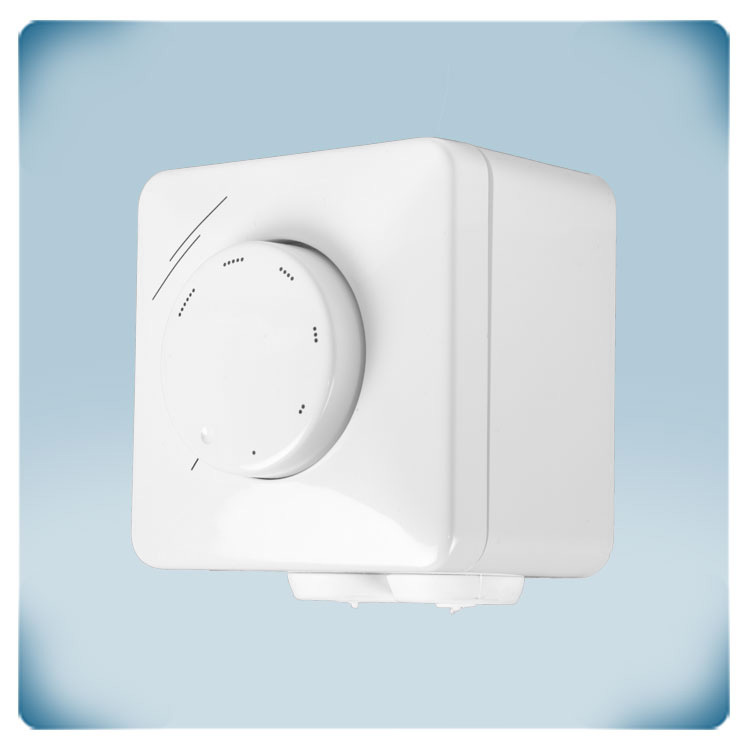

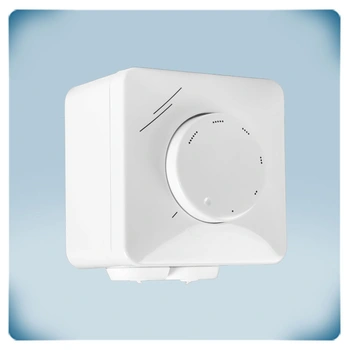

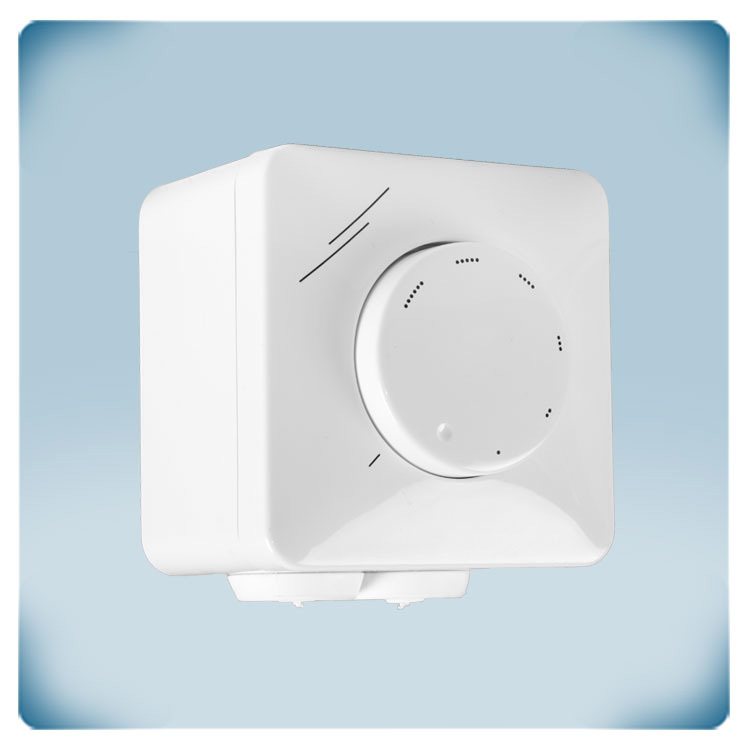

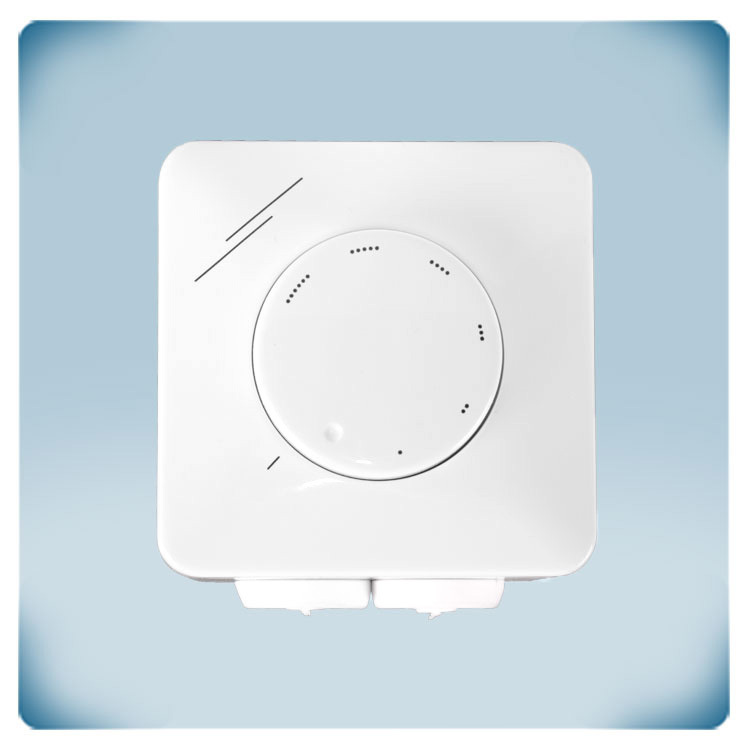

Ce potentiomètre peut être monté en saillie ou encastré dans le mur. Les trous de fixation sont parfaitement adaptés aux boîtes d’encastrement européennes standard. Le boîtier est fabriqué en plastique ASA de haute qualité, dans une agréable couleur crème. Le matériau est résistant aux UV et aux chocs. L’indice de protection est IP44 pour le montage encastré et IP54 pour le montage en saillie. Il protège l’électronique, dans les applications intérieures, contre la pénétration de poussière, de saleté et d’eau. Le boîtier se nettoie facilement avec un chiffon humide et est simple à installer : seuls quelques outils courants sont nécessaires.
Ce potentiomètre peut être monté en saillie ou encastré dans le mur. Les trous de fixation sont parfaitement adaptés aux boîtes d’encastrement européennes standard. Le boîtier est fabriqué en plastique ASA de haute qualité, dans une agréable couleur crème. Le matériau est résistant aux UV et aux chocs. L’indice de protection est IP44 pour le montage encastré et IP54 pour le montage en saillie. Il protège l’électronique, dans les applications intérieures, contre la pénétration de poussière, de saleté et d’eau. Le boîtier se nettoie facilement avec un chiffon humide et est simple à installer : seuls quelques outils courants sont nécessaires.
