Analog signal till reläomvandlare | Låg effekt | 48 VDC
Produktbeskrivning
ARM-TL-modulerna växlar sin reläutgång när den analoga signalen överstiger ett tröskelvärde.
Analog ingång för att övervaka en av följande analoga signaler: 0-10 Volt / 0-20 mA / PWM.
När tröskelvärdet överskrids växlar halvledarreläet resistiva laster upp till 48 VDC med en maximal kopplingsström på 1,3 A.
Enheten kan anslutas till ett Modbus RTU-nätverk för att justera inställningar eller för att åsidosätta reläutgången. Den kräver en matningsspänning på 24 VDC.

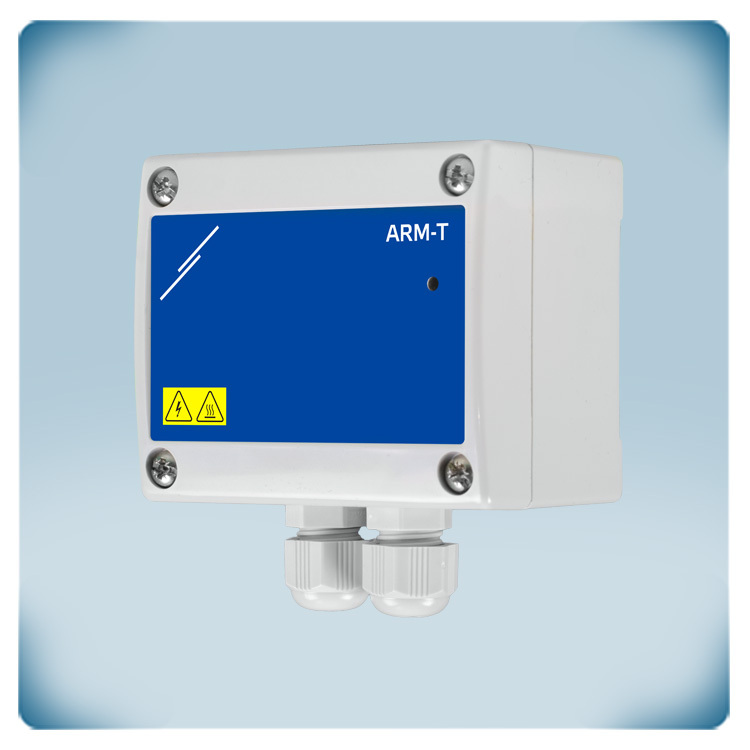

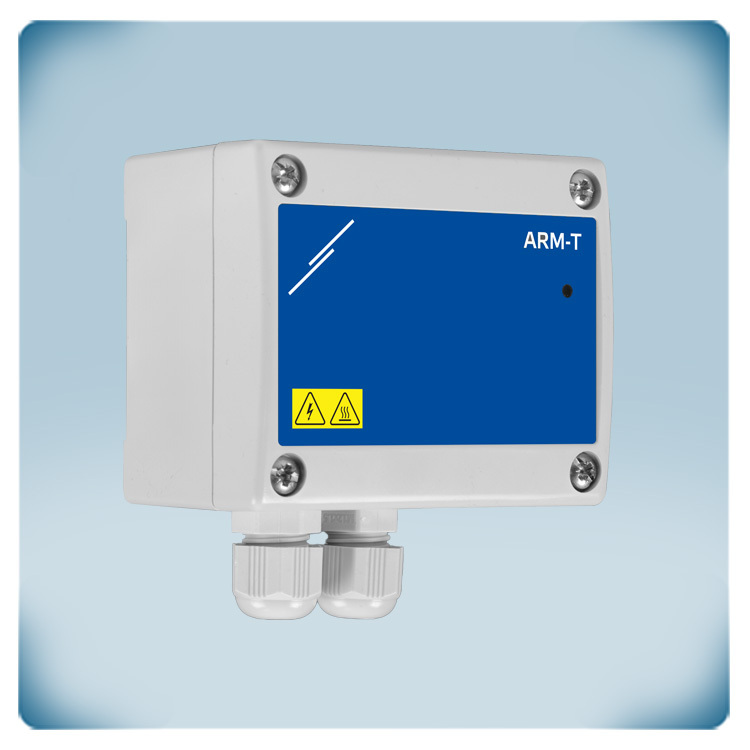

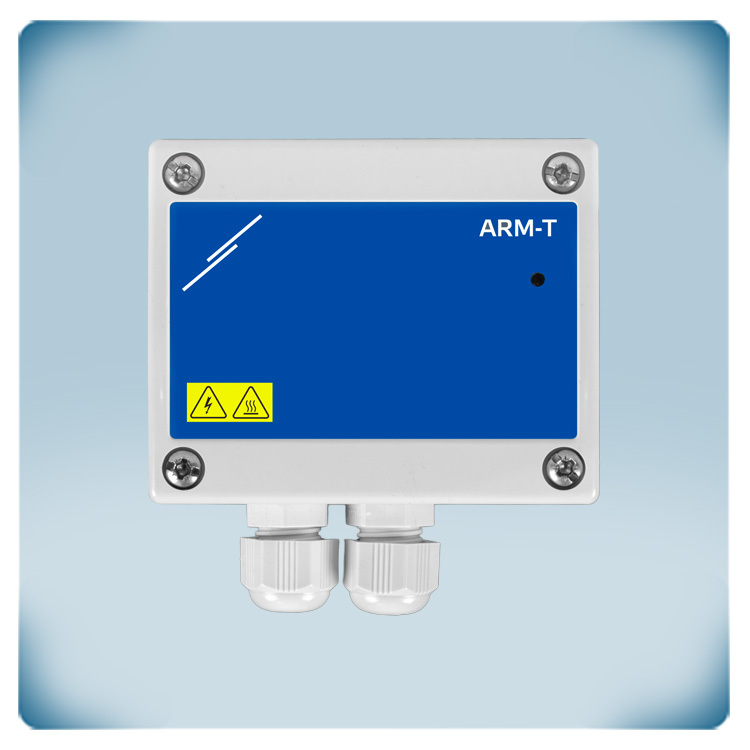

Enhetens kapsling möjliggör ytmontering och erbjuder skyddsklass IP65. LED-indikatorn visar aktuell status.
Ytterligare specifikationer och beskrivning
Vad gör den analoga relämodulen?
Denna modul omvandlar en analog ingångssignal till en reläutgångssignal baserat på ett definierat tröskelvärde. Modulen övervakar en analog ingångssignal (0–10 Volt, 0–20 mA eller PWM). När signalen når ett definierat tröskelvärde växlar reläet. Tröskelvärdet kan justeras via Modbus (HR34) och signaltypen kan väljas via HR21. Konfiguration, fjärrstyrning och firmwareuppdateringar görs via Modbus RTU-kommunikation.
En typisk tillämpning är ventilationsstyrning. Om en CO₂-sensor skickar en 0–10 Volt-signal och CO₂-nivån blir för hög, slår modulen på en fläkt när tröskelvärdet överskrids.
Denna modul omvandlar en analog ingångssignal till en reläutgångssignal baserat på ett definierat tröskelvärde. Modulen övervakar en analog ingångssignal (0–10 Volt, 0–20 mA eller PWM). När signalen når ett definierat tröskelvärde växlar reläet. Tröskelvärdet kan justeras via Modbus (HR34) och signaltypen kan väljas via HR21. Konfiguration, fjärrstyrning och firmwareuppdateringar görs via Modbus RTU-kommunikation.
En typisk tillämpning är ventilationsstyrning. Om en CO₂-sensor skickar en 0–10 Volt-signal och CO₂-nivån blir för hög, slår modulen på en fläkt när tröskelvärdet överskrids.
Hur fungerar halvledarreläet?
ARM-TL använder ett halvledarrelä (Solid State Relay eller SSR) istället för ett traditionellt elektromekaniskt relä. Reläet växlar när det konfigurerade analoga tröskelvärdet överskrids. Eftersom det fungerar elektroniskt och inte har några rörliga delar, fungerar det tillförlitligt, helt tyst och utan mekaniskt slitage.
ARM-TL använder ett halvledarrelä (Solid State Relay eller SSR) istället för ett traditionellt elektromekaniskt relä. Reläet växlar när det konfigurerade analoga tröskelvärdet överskrids. Eftersom det fungerar elektroniskt och inte har några rörliga delar, fungerar det tillförlitligt, helt tyst och utan mekaniskt slitage.
Ett mekaniskt relä använder fysiska kontakter som rör sig för att öppna eller stänga en krets. Med tiden kan dessa kontakter slitas ut på grund av mekanisk stress och ljusbågsbildning. Däremot växlar ett solid state-relä elektroniskt med hjälp av halvledarkomponenter. Detta gör det snabbare, mer hållbart och mer motståndskraftigt mot vibrationer och frekventa växlingar. En annan viktig skillnad är livslängd och tillförlitlighet. Eftersom ett solid state-relä inte har några mekaniska kontakter sker inget fysiskt slitage. Dessutom är styrsidan och lastsidan elektriskt isolerade, vilket skyddar känslig styrelektronik.
SSR:er är vanligtvis konstruerade för antingen AC- eller DC-belastningar och är inte utbytbara. ARM-TL är konstruerad för DC-belastningar. SSR-utgången kan växla resistiva belastningar upp till 48 VDC med en maximal ström på 1,3 A.
ARM-reläet kan växla resistiva belastningar inom de angivna gränserna. Den integrerade RGB-LED:n lyser vitt när reläutgången är AV och grönt när utgången är PÅ.
Vad är det avsedda användningsområdet?
Denna modul är konstruerad för HVAC-system och industriell automation. Den används vanligtvis i DCV-system (Domestic Controlled Ventilation) där värden som CO₂, temperatur, fuktighet eller CO måste utlösa en åtgärd. Typiska tillämpningar inkluderar fläktstyrning, larmaktivering och att slå på/av värmare, spjäll, avfuktare, pumpar eller varningslampor. Modulen fungerar som ett enkelt gränssnitt mellan sensorer med analog utgång och brytare.
Denna modul är konstruerad för HVAC-system och industriell automation. Den används vanligtvis i DCV-system (Domestic Controlled Ventilation) där värden som CO₂, temperatur, fuktighet eller CO måste utlösa en åtgärd. Typiska tillämpningar inkluderar fläktstyrning, larmaktivering och att slå på/av värmare, spjäll, avfuktare, pumpar eller varningslampor. Modulen fungerar som ett enkelt gränssnitt mellan sensorer med analog utgång och brytare.

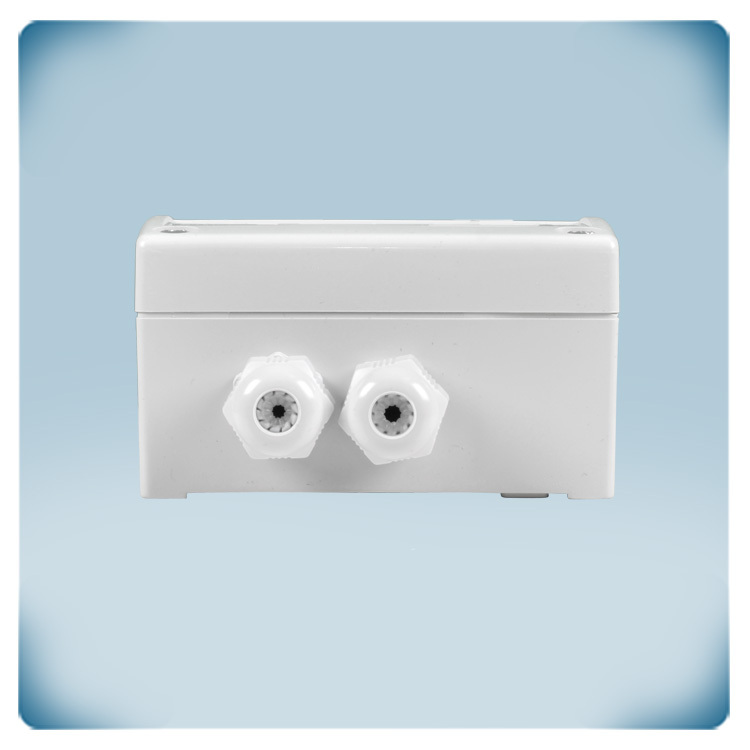

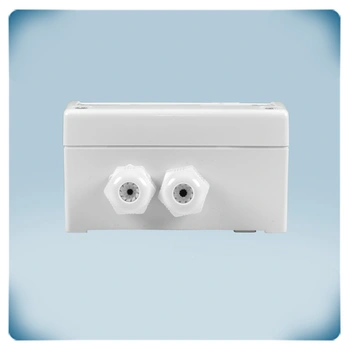

Vilka är ström- och kabelkraven?

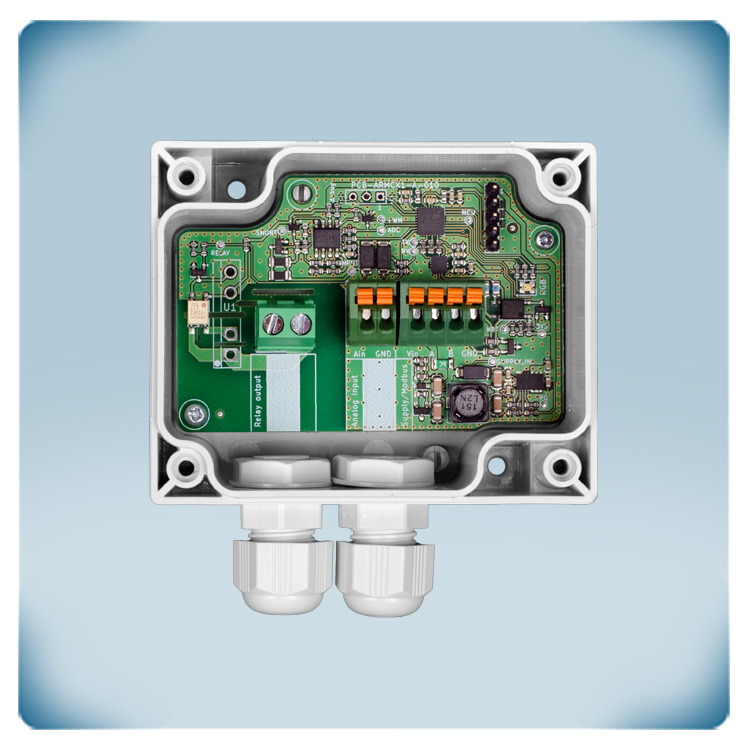

Modulen behöver en 24 VDC matningsspänning. Fjäderbelastade kopplingsplintar används för att ansluta strömförsörjningen, Modbus-kommunikation (RS485) och analog ingång. Reläutgången ansluts via en skruvkopplingsplint.
Modulen behöver en 24 VDC matningsspänning. Fjäderbelastade kopplingsplintar används för att ansluta strömförsörjningen, Modbus-kommunikation (RS485) och analog ingång. Reläutgången ansluts via en skruvkopplingsplint.
Kan reläet styras via Modbus RTU?
Ja. Reläet kan styras direkt via Modbus RTU-kommunikation. Detta gör det möjligt att fjärrstyra reläutgången.
När värdet 0 skrivs till hållregister 31 (HR31) tar Modbus-mastern kontroll över reläet. Reläet kan sedan slås på/av via HR32 (0 = AV, 1 = PÅ). När HR31 sätts tillbaka till 1 styrs reläet igen av den analoga ingångssignalen.
Ja. Reläet kan styras direkt via Modbus RTU-kommunikation. Detta gör det möjligt att fjärrstyra reläutgången.
När värdet 0 skrivs till hållregister 31 (HR31) tar Modbus-mastern kontroll över reläet. Reläet kan sedan slås på/av via HR32 (0 = AV, 1 = PÅ). När HR31 sätts tillbaka till 1 styrs reläet igen av den analoga ingångssignalen.
Vilka är skyddsfunktionerna och monteringskraven?
Kapslingen är tillverkad av slitstark r-ABS VO (UL94) plast och ger IP54-skydd mot damm och vatten. Enheten måste monteras på väggen och bör inte installeras i direkt solljus. Tack vare sin robusta design är den lämplig för krävande miljöer.
Kapslingen är tillverkad av slitstark r-ABS VO (UL94) plast och ger IP54-skydd mot damm och vatten. Enheten måste monteras på väggen och bör inte installeras i direkt solljus. Tack vare sin robusta design är den lämplig för krävande miljöer.
