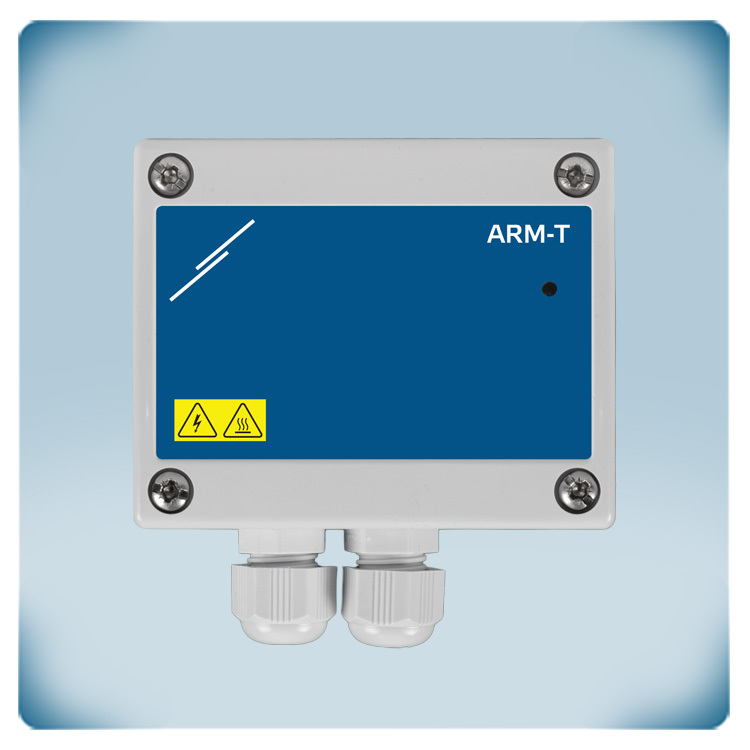

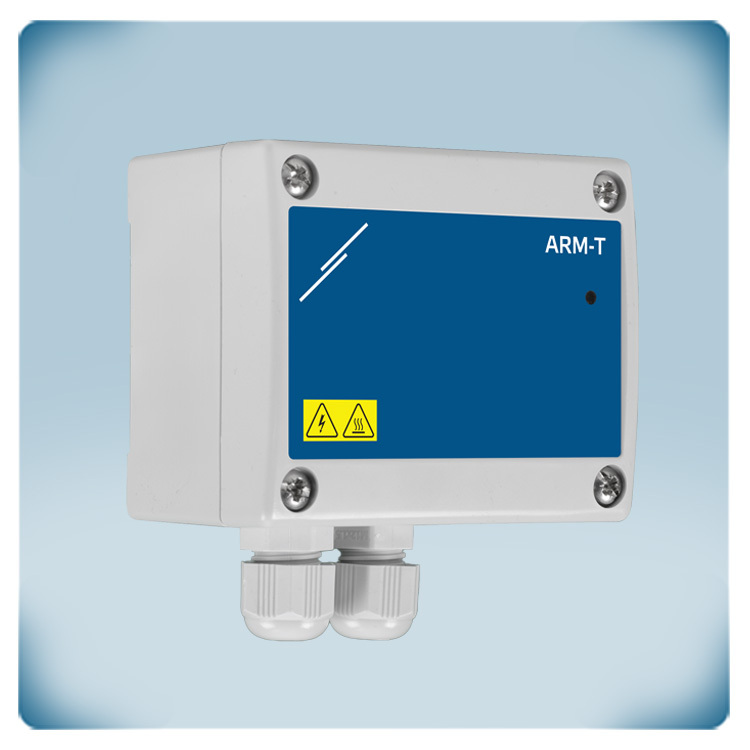

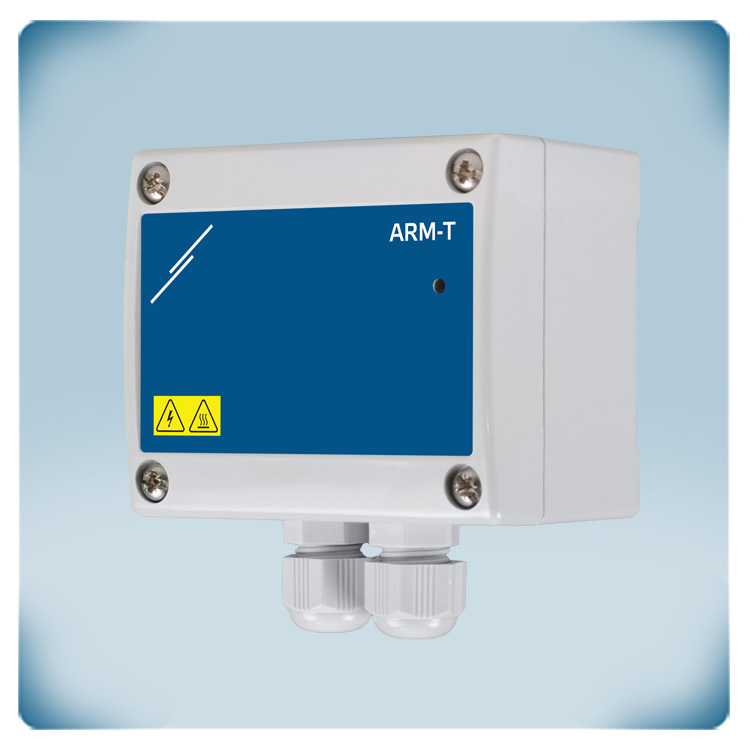

Преобразувател аналогов към релеен изход | Ниска мощност | 48 VDC
Описание на продукта
Модулите ARM-TL превключват своя релеен изход, когато аналоговият сигнал превиши определена прагова стойност.
Един аналогов вход за мониторинг на един от следните аналогови сигнали: 0-10 Volt / 0-20 mA / PWM.
Когато прагът бъде превишен, статичното реле превключва активни товари до 48 VDC с максимален комутиран ток от 1,3 A.
Устройството може да бъде свързано към Modbus RTU мрежа за регулиране на настройките или за приоритетно управление (overrule) на релейния изход.
То изисква захранващо напрежение от 24 VDC.
Корпусът на устройството позволява открит монтаж и предлага степен на защита IP65. LED индикаторът показва текущото състояние.
Допълнителни спецификации и описание
Какво прави модулът за преобразуване на аналогов сигнал в релеен?
Този модул преобразува аналогов входящ сигнал в релеен изходен сигнал въз основа на дефиниран праг. Модулът следи един аналогов входен сигнал (0–10 волта, 0–20 mA или PWM). Когато сигналът достигне определен праг, релето превключва. Прагът може да се регулира чрез Modbus (HR34), а типът на сигнала може да се избере чрез HR21. Конфигурирането, дистанционното управление и актуализациите на фърмуера се извършват чрез Modbus RTU комуникация.
Този модул преобразува аналогов входящ сигнал в релеен изходен сигнал въз основа на дефиниран праг. Модулът следи един аналогов входен сигнал (0–10 волта, 0–20 mA или PWM). Когато сигналът достигне определен праг, релето превключва. Прагът може да се регулира чрез Modbus (HR34), а типът на сигнала може да се избере чрез HR21. Конфигурирането, дистанционното управление и актуализациите на фърмуера се извършват чрез Modbus RTU комуникация.
Типично приложение е управлението на вентилация. Ако сензор за CO₂ изпраща сигнал 0–10 волта и нивото на CO₂ стане твърде високо, модулът включва вентилатор, когато праговата стойност бъде превишена.
Как работи полупроводниковото реле (SSR)?
ARM-TL използва полупроводниково реле (SSR) вместо традиционно електромеханично реле. Релето превключва, когато конфигурираният аналогов праг бъде превишен. Тъй като работи електронно и няма движещи се части, то функционира надеждно, напълно безшумно и без механично износване.
Механичното реле използва физически контакти, които се движат, за да отворят или затворят верига. С течение на времето тези контакти могат да се износят поради механично напрежение и образуване на електрическа дъга. За разлика от него, полупроводниковото реле превключва електронно, използвайки полупроводникови компоненти. Това го прави по-бързо, по-издръжливо и по-устойчиво на вибрации и често превключване. Друга важна разлика е жизненият цикъл и надеждността. Тъй като SSR няма механични контакти, няма физическо износване. В допълнение, контролната и товарната страна са електрически изолирани, което защитава чувствителната управляваща електроника. Статичните релета обикновено са проектирани или за променливотокови (AC), или за постояннотокови (DC) товари и не са взаимозаменяеми. ARM-TL е проектиран за постояннотокови (DC) товари. Изходът на статичното реле може да превключва активни товари до 48 VDC с максимален ток от 1,3 A.
Релето на ARM може да превключва активни товари в рамките на посочените граници. Интегрираният RGB LED индикатор свети в бяло, когато релейният изход е изключен (OFF), и в зелено, когато изходът е включен (ON).
Как работи полупроводниковото реле (SSR)?
ARM-TL използва полупроводниково реле (SSR) вместо традиционно електромеханично реле. Релето превключва, когато конфигурираният аналогов праг бъде превишен. Тъй като работи електронно и няма движещи се части, то функционира надеждно, напълно безшумно и без механично износване.
Механичното реле използва физически контакти, които се движат, за да отворят или затворят верига. С течение на времето тези контакти могат да се износят поради механично напрежение и образуване на електрическа дъга. За разлика от него, полупроводниковото реле превключва електронно, използвайки полупроводникови компоненти. Това го прави по-бързо, по-издръжливо и по-устойчиво на вибрации и често превключване. Друга важна разлика е жизненият цикъл и надеждността. Тъй като SSR няма механични контакти, няма физическо износване. В допълнение, контролната и товарната страна са електрически изолирани, което защитава чувствителната управляваща електроника. Статичните релета обикновено са проектирани или за променливотокови (AC), или за постояннотокови (DC) товари и не са взаимозаменяеми. ARM-TL е проектиран за постояннотокови (DC) товари. Изходът на статичното реле може да превключва активни товари до 48 VDC с максимален ток от 1,3 A.
Релето на ARM може да превключва активни товари в рамките на посочените граници. Интегрираният RGB LED индикатор свети в бяло, когато релейният изход е изключен (OFF), и в зелено, когато изходът е включен (ON).
Каква е предвидената област на употреба?
Този модул е проектиран за ОВК системи и индустриална автоматизация. Той често се използва в системи за вентилация с контролирано търсене (DCV), където стойности като CO₂, температура, влажност или CO трябва да задействат определено действие. Типичните приложения включват управление на вентилатори, активиране на аларми и включване/изключване на нагреватели, клапи, влагоабсорбатори, помпи или сигнални лампи. Модулът действа като прост интерфейс между сензори с аналогов изход и превключващи устройства.
Какви са изискванията за захранване и окабеляване?

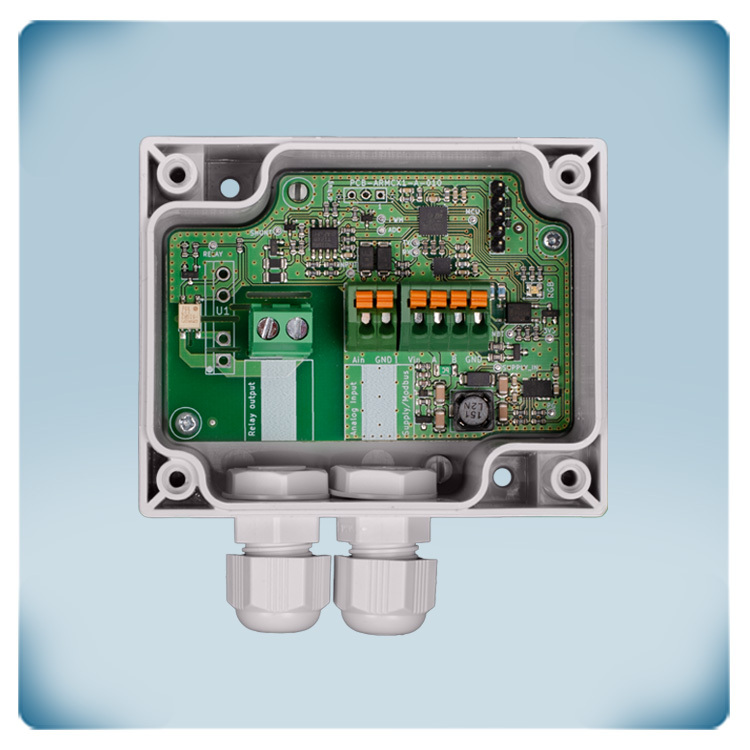

Модулът се нуждае от 24 VDC захранващо напрежение. За свързване на захранването, Modbus комуникацията (RS485) и аналоговия вход се използват пружинни клемореди. Релейният изход се свързва чрез винтов клеморед.
Може ли релето да се управлява чрез Modbus RTU?
Да, релето може да се управлява директно чрез Modbus RTU комуникация. Това прави възможно дистанционното приоритетно управление (overrule) на релейния изход. Когато стойността 0 се запише в холдинг регистър 31 (HR31), Modbus Master устройството поема контрола върху релето. Тогава релето може да бъде превключвано чрез HR32 (0 = ИЗКЛЮЧЕНО, 1 = ВКЛЮЧЕНО). Когато HR31 се настрои обратно на 1, релето отново се управлява от аналоговия входен сигнал.
Какви са характеристиките за защита и изискванията за монтаж?

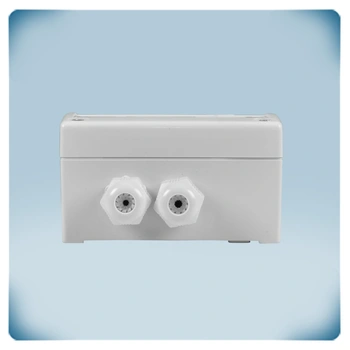

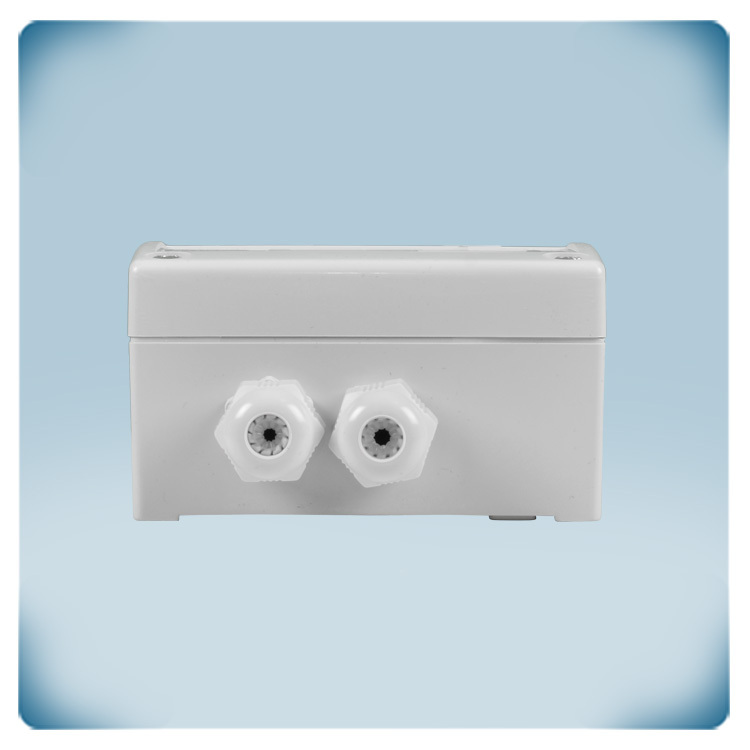

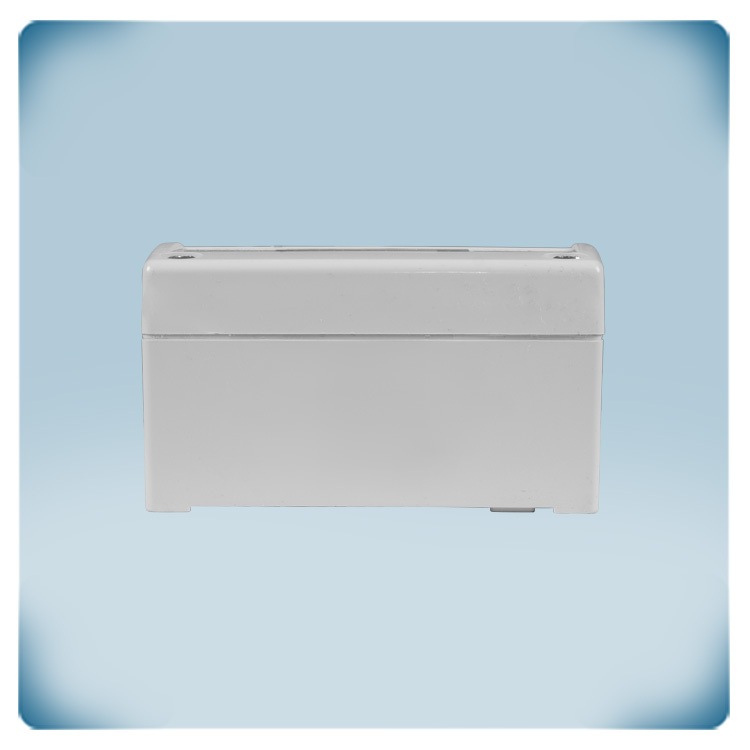

Корпусът е изработен от издръжлива r-ABS VO (UL94) пластмаса и осигурява степен на защита IP54 срещу прах и вода. Устройството трябва да бъде монтирано на стена и не трябва да се инсталира на директна слънчева светлина. Благодарение на здравия си дизайн, то е подходящо за взискателни среди.
Какви са изискванията за захранване и окабеляване?
Модулът се нуждае от 24 VDC захранващо напрежение. За свързване на захранването, Modbus комуникацията (RS485) и аналоговия вход се използват пружинни клемореди. Релейният изход се свързва чрез винтов клеморед.
Може ли релето да се управлява чрез Modbus RTU?
Да, релето може да се управлява директно чрез Modbus RTU комуникация. Това прави възможно дистанционното приоритетно управление (overrule) на релейния изход. Когато стойността 0 се запише в холдинг регистър 31 (HR31), Modbus Master устройството поема контрола върху релето. Тогава релето може да бъде превключвано чрез HR32 (0 = ИЗКЛЮЧЕНО, 1 = ВКЛЮЧЕНО). Когато HR31 се настрои обратно на 1, релето отново се управлява от аналоговия входен сигнал.
Какви са характеристиките за защита и изискванията за монтаж?
Корпусът е изработен от издръжлива r-ABS VO (UL94) пластмаса и осигурява степен на защита IP54 срещу прах и вода. Устройството трябва да бъде монтирано на стена и не трябва да се инсталира на директна слънчева светлина. Благодарение на здравия си дизайн, то е подходящо за взискателни среди.
