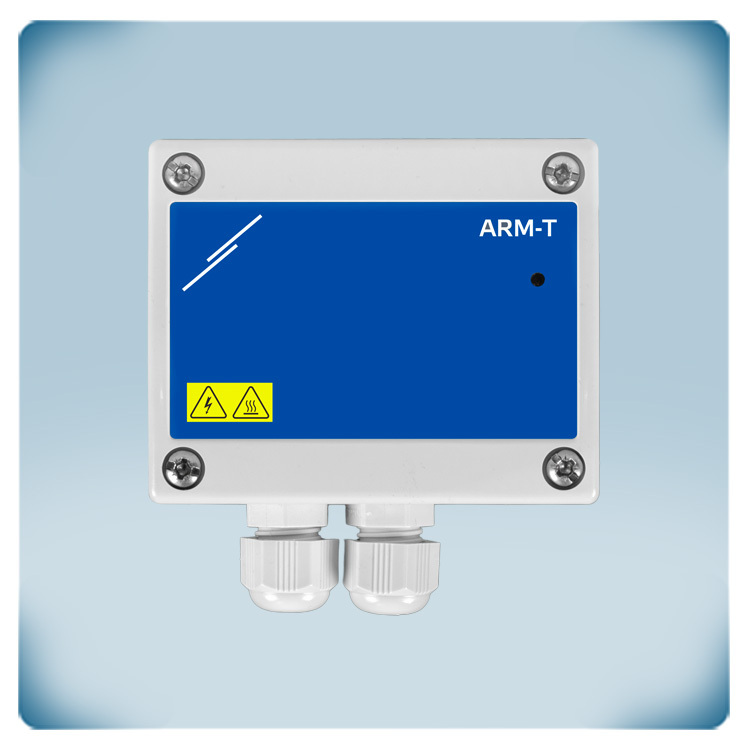

.webp "ARM-TL-1-Аналогово-релейний перетворювач")

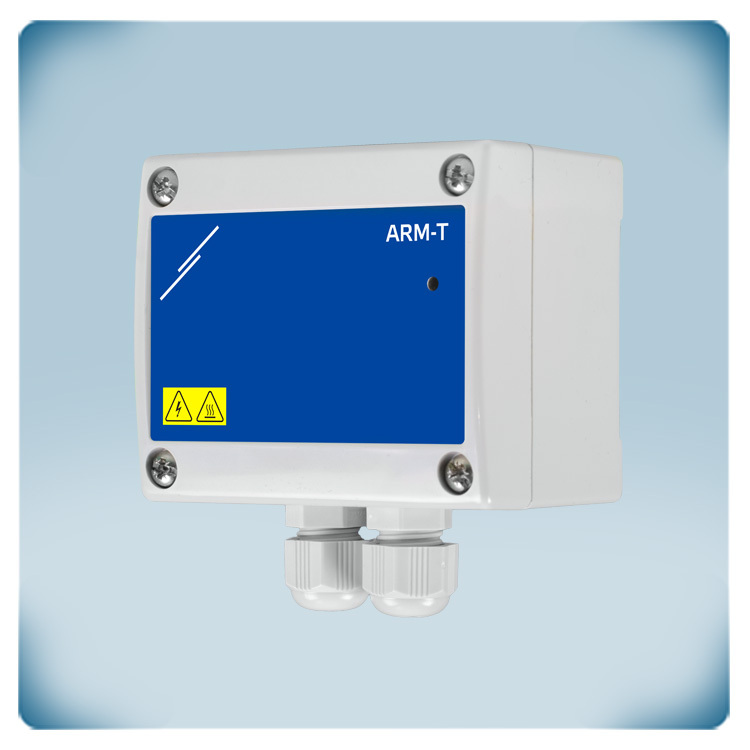

.webp "ARM-TL-1- перетворювач")

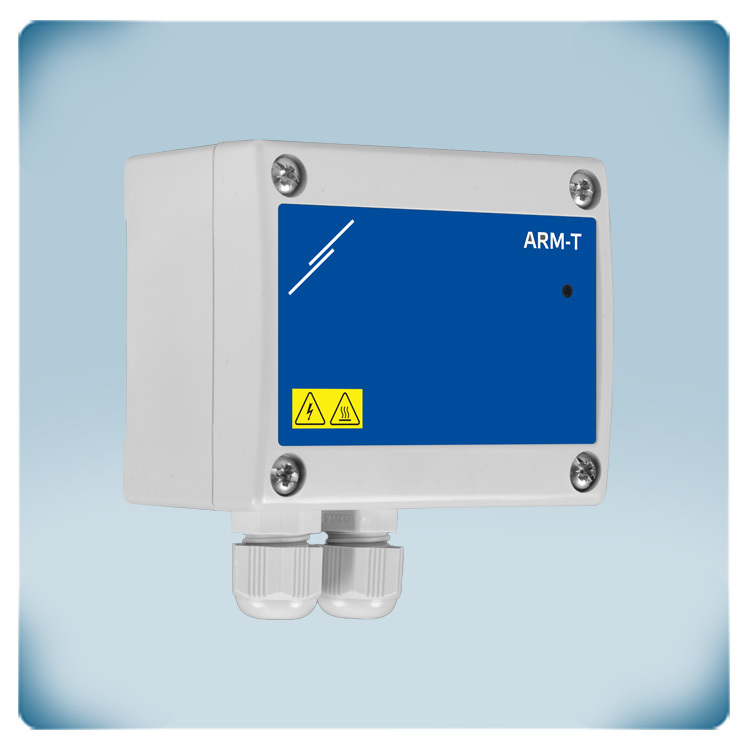

.webp "Аналогово-релейний перетворювач ARM-TL-1")

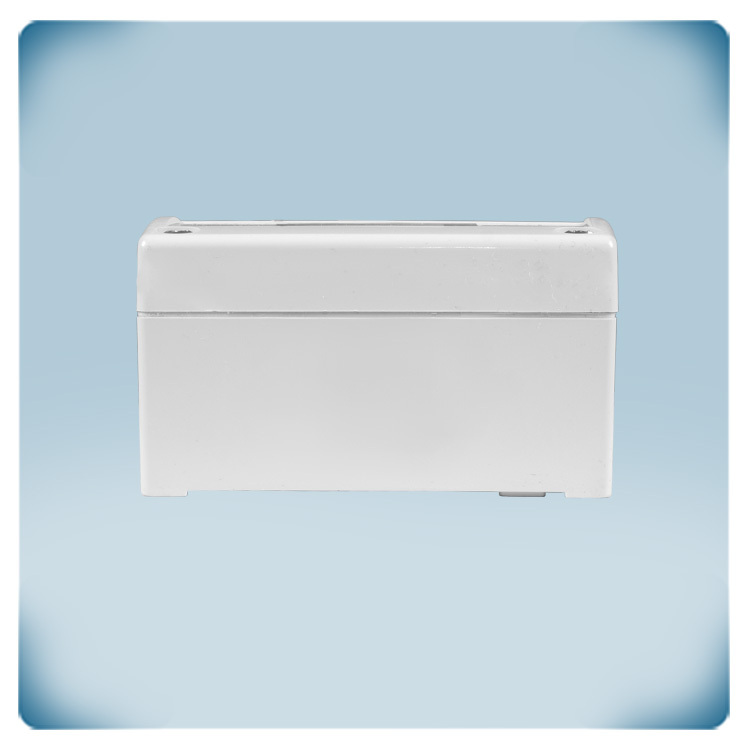

.webp "ARM-TL-1, вид зверху")

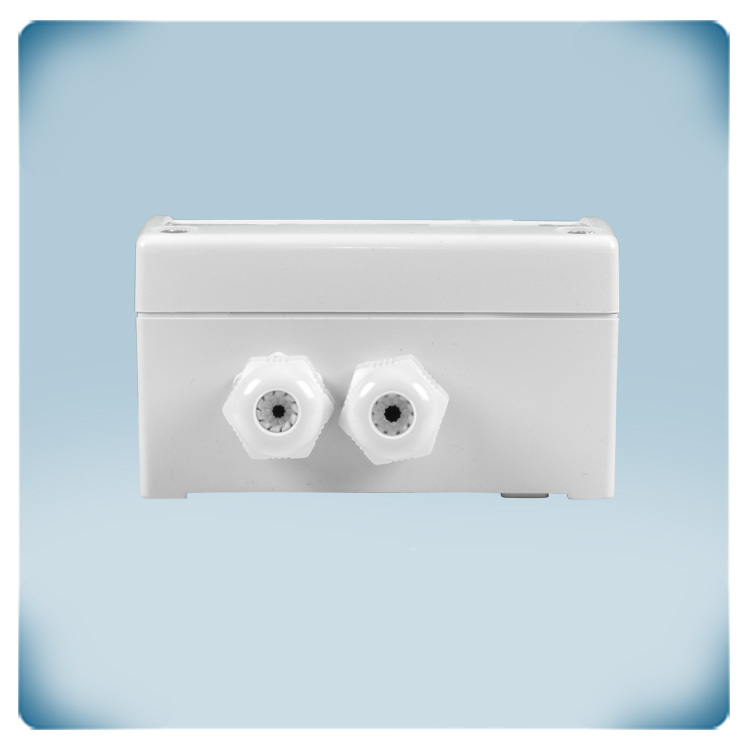

.webp "ARM-TL-1 вид на підключення")

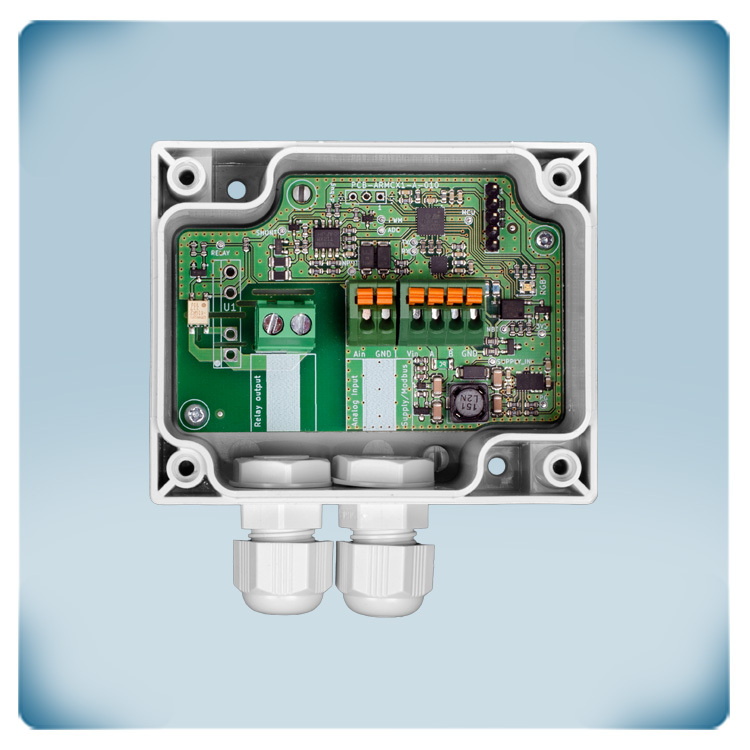

.webp "ARM-TL-1, вид на мікросхему")
декларація CE
Перетворювач аналогового сигналу на релейний | 48 VDC
Опис продукту
Модулі ARM-TL перемикають релейний вихід, коли аналоговий сигнал перевищує порогове значення.
Один аналоговий вхід для контролю одного з таких аналогових сигналів: 0–10 В / 0–20 мА / ШІМ.
При перевищенні порогового значення твердотільне реле комутує резистивні навантаження напругою до 48 В постійного струму з максимальним струмом комутації 1,3 А.
Пристрій можна підключити до мережі Modbus RTU для налаштування параметрів або ручного керування релейним виходом. Для роботи потрібна напруга живлення 24 В постійного струму.
Корпус пристрою дозволяє здійснювати накладний монтаж і забезпечує ступінь захисту IP65. Світлодіодний індикатор відображає поточний стан.
Додаткові характеристики та опис
Що робить модуль аналогового реле?
Цей модуль перетворює аналоговий вхідний сигнал у вихідний сигнал реле на основі заданого порогу. Модуль контролює один аналоговий вхідний сигнал (0–10 В, 0–20 мА або PWM). Коли сигнал досягає встановленого порогу, реле перемикається. Поріг можна налаштувати через Modbus (HR34), а тип сигналу — через HR21. Конфігурація, дистанційне керування та оновлення прошивки виконуються через Modbus RTU. Типовим прикладом застосування є керування вентиляцією. Якщо датчик CO₂ передає сигнал 0–10 В і рівень CO₂ стає занадто високим, модуль вмикає вентилятор при перевищенні порогового значення.
Цей модуль перетворює аналоговий вхідний сигнал у вихідний сигнал реле на основі заданого порогу. Модуль контролює один аналоговий вхідний сигнал (0–10 В, 0–20 мА або PWM). Коли сигнал досягає встановленого порогу, реле перемикається. Поріг можна налаштувати через Modbus (HR34), а тип сигналу — через HR21. Конфігурація, дистанційне керування та оновлення прошивки виконуються через Modbus RTU. Типовим прикладом застосування є керування вентиляцією. Якщо датчик CO₂ передає сигнал 0–10 В і рівень CO₂ стає занадто високим, модуль вмикає вентилятор при перевищенні порогового значення.
Як працює твердотільне реле?
ARM-TL використовує твердотільне реле (SSR) замість традиційного електромеханічного реле. Реле спрацьовує, коли заданий аналоговий поріг перевищено. Оскільки воно працює електронно і не має рухомих частин, воно працює надійно, повністю безшумно та без механічного зносу. Механічне реле використовує фізичні контакти, які рухаються для замикання або розмикання кола. З часом ці контакти можуть зношуватися через механічне навантаження та іскріння. Натомість твердотільне реле перемикається електронно за допомогою напівпровідникових компонентів. Це робить його швидшим, довговічнішим і стійкішим до вібрацій та частих перемикань. Ще одна важлива відмінність — термін служби та надійність. Оскільки SSR не має механічних контактів, фізичний знос відсутній. Крім того, керуюча та силова частини електрично ізольовані, що захищає чутливу електроніку керування. SSR зазвичай призначені або для змінного (AC), або для постійного (DC) навантаження і не є взаємозамінними. ARM-TL призначений для DC-навантажень. Вихід SSR може комутувати резистивні навантаження до 48 VDC з максимальним струмом 1,3 A. Реле ARM може перемикати резистивні навантаження в межах зазначених параметрів. Вбудований RGB LED світиться білим, коли вихід реле вимкнений (OFF), і зеленим, коли увімкнений (ON).
ARM-TL використовує твердотільне реле (SSR) замість традиційного електромеханічного реле. Реле спрацьовує, коли заданий аналоговий поріг перевищено. Оскільки воно працює електронно і не має рухомих частин, воно працює надійно, повністю безшумно та без механічного зносу. Механічне реле використовує фізичні контакти, які рухаються для замикання або розмикання кола. З часом ці контакти можуть зношуватися через механічне навантаження та іскріння. Натомість твердотільне реле перемикається електронно за допомогою напівпровідникових компонентів. Це робить його швидшим, довговічнішим і стійкішим до вібрацій та частих перемикань. Ще одна важлива відмінність — термін служби та надійність. Оскільки SSR не має механічних контактів, фізичний знос відсутній. Крім того, керуюча та силова частини електрично ізольовані, що захищає чутливу електроніку керування. SSR зазвичай призначені або для змінного (AC), або для постійного (DC) навантаження і не є взаємозамінними. ARM-TL призначений для DC-навантажень. Вихід SSR може комутувати резистивні навантаження до 48 VDC з максимальним струмом 1,3 A. Реле ARM може перемикати резистивні навантаження в межах зазначених параметрів. Вбудований RGB LED світиться білим, коли вихід реле вимкнений (OFF), і зеленим, коли увімкнений (ON).
Для чого призначений пристрій?
Цей модуль призначений для систем HVAC та промислової автоматизації. Його часто використовують у системах керованої вентиляції (DCV), де такі параметри, як CO₂, температура, вологість або CO, повинні запускати певну дію. Типові застосування включають керування вентиляторами, активацію сигналізації, а також вмикання/вимикання обігрівачів, заслінок, осушувачів, насосів або попереджувальних світлових індикаторів. Модуль виступає простим інтерфейсом між датчиками з аналоговим виходом і виконавчими пристроями.
Цей модуль призначений для систем HVAC та промислової автоматизації. Його часто використовують у системах керованої вентиляції (DCV), де такі параметри, як CO₂, температура, вологість або CO, повинні запускати певну дію. Типові застосування включають керування вентиляторами, активацію сигналізації, а також вмикання/вимикання обігрівачів, заслінок, осушувачів, насосів або попереджувальних світлових індикаторів. Модуль виступає простим інтерфейсом між датчиками з аналоговим виходом і виконавчими пристроями.
Які вимоги до живлення та підключення?
Модуль потребує живлення 24 VDC. Для підключення живлення, Modbus-зв’язку (RS485) та аналогового входу використовуються пружинні клемні блоки. Вихід реле підключається через гвинтову клемну колодку.
Модуль потребує живлення 24 VDC. Для підключення живлення, Modbus-зв’язку (RS485) та аналогового входу використовуються пружинні клемні блоки. Вихід реле підключається через гвинтову клемну колодку.
Чи можна керувати реле через Modbus RTU?
Так. Реле можна безпосередньо керувати через Modbus RTU. Це дозволяє дистанційно перебирати керування виходом реле. Коли значення 0 записується в регістр утримання 31 (HR31), Modbus-мастер бере керування реле на себе. У цьому режимі реле можна вмикати/вимикати через HR32 (0 = OFF, 1 = ON). Коли HR31 знову встановлюється в 1, керування повертається до аналогового вхідного сигналу.
Так. Реле можна безпосередньо керувати через Modbus RTU. Це дозволяє дистанційно перебирати керування виходом реле. Коли значення 0 записується в регістр утримання 31 (HR31), Modbus-мастер бере керування реле на себе. У цьому режимі реле можна вмикати/вимикати через HR32 (0 = OFF, 1 = ON). Коли HR31 знову встановлюється в 1, керування повертається до аналогового вхідного сигналу.
Які є захисні характеристики та вимоги до монтажу?
Корпус виготовлений із міцного пластику r-ABS VO (UL94) і забезпечує ступінь захисту IP54 від пилу та води. Пристрій повинен монтуватися на стіну і не повинен встановлюватися під прямими сонячними променями. Завдяки міцній конструкції він підходить для використання в складних умовах.
Корпус виготовлений із міцного пластику r-ABS VO (UL94) і забезпечує ступінь захисту IP54 від пилу та води. Пристрій повинен монтуватися на стіну і не повинен встановлюватися під прямими сонячними променями. Завдяки міцній конструкції він підходить для використання в складних умовах.
